곡선상 다이어그램 Home > 결과 > 곡선상 다이어그램¶

• 기능

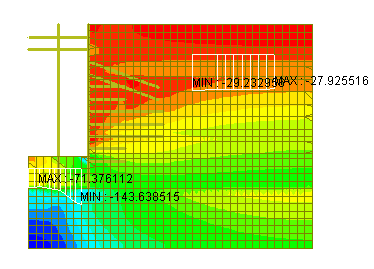

  해석된 결과를 파악하기 위해 색상으로 표시되는 Contour가 유용한 경우도 있지만, 크기로 결과를 파악할 수 있는 Diagram이 유용한 경우도 있습니다. 두 절점을 연결하는 선(Curve) 위에 Diagram으로 해석결과를 출력합니다.

• 제한
  이 기능은 FEM 해석에서만 유효하며, 해석결과가 출력된 상태에서만 다이어그램을 표시할 수 있습니다.

• 호출
  Main menu : 결과 > 상세결과 > 임의선

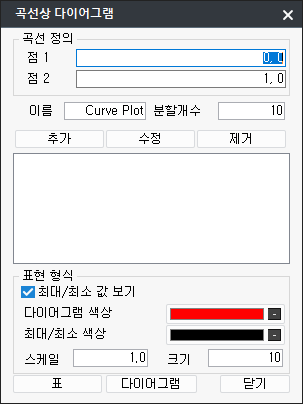

곡선 정의¶

• 곡선 정의 : 점1을 한번 클릭하여 텍스트상자가 연녹색으로 반전되면, 마우스를 이용해 화면상의 두 점을 선택합니다. 두 점으로 연결된 선(Curve)에 Diagram 으로 결과를 출력합니다.
• 분할개수 : 분할된 지점에서의 결과를 직선으로 연결하여 Diagram을 완성하므로, 개수가 많을 수록 정밀한 Diagram을 작도할 수 있습니다.
• 여러개의 선을 동시에 정의할 수 있으며, 화면출력 여부를 선택할 수 있습니다.

표현 형식¶

• 최대/최소값 보기 : Diagram 상에 최대/최소값을 표시합니다. Check off 시에는 Diagram만 표시됩니다.

• 다이어그램 색상 : Diagram의 색상을 선택합니다. Contour 색상과 대비되도록 합니다.

• 최대/최소 색상 : 최대/최소값을 표시할 글자색을 선택합니다. 최대/최소값 보기를 Check on한 경우에 활성화 됩니다.

• 스케일 : 다이어그램 출력시 크기 조절

• 크기 : 최대/최소값 표시시 글꼴 크기

• : 선택된 선(Curve)에서 출력된 결과를 테이블로 표현합니다.

• : 모델화면에 다이어그램을 표시합니다.

• : 작성된 Diagram이 결과화면에서 모두 사라집니다.
