FEM 결과 Table Home > 결과 > FEM Table¶

기능
유한요소해석 결과 View에서 확인한 해석결과를 Table형태로 출력합니다.
제한
이 기능은 FEM 해석에서만 유효합니다.
호출
Main menu :
- 결과 > FEM 테이블 > 절점정보
- 결과 > FEM 테이블 > 요소정보
- 결과 > FEM 테이블 > 변위결과
- 결과 > FEM 테이블 > 보 > Force & Stress
- 결과 > FEM 테이블 > 트러스 > Force & Stress
- 결과 > FEM 테이블 > Embeded Truss > Force & Stress
- 결과 > FEM 테이블 > Plane Strain > Stress (Global)
- 결과 > FEM 테이블 > Plane Strain > Seepage (Global)

유한요소해석 결과 Table 사용방법¶

결과출력 항목 선택¶

번호입력을 통한 절점/요소선택¶

텍스트 상자에 결과를 출력할 절점번호 또는 요소번호를 입력합니다.
: 절점, 요소, 변위, 보, 트러스, Embedded Truss, Plane Strain의 각 항목의 요소 또는 절점을 모두 선택합니다.
: 선택된 모든 절점/요소를 선택해제 합니다.
: 선택된 요소 또는 절점을 제외한 나머지를 모두 선택합니다.
: 이전에 선택된 요소 또는 절점을 선택합니다.

Type 선택을 통한 절점/요소선택¶

프로그램 내부에서 자동으로 정의한 그룹에 해당하는 절점/요소를 선택할 수 있습니다.
: 선택된 그룹에 해당하는 절점/요소를 선택합니다.
: 선택된 그룹에 해당하는 절점/요소를 삭제합니다.
: 이미 선택된 절점/요소를 새로 선택한 그룹에 해당하는 절점/요소로 대체합니다.
: 이미 선택된 절점/요소와 새로 선택한 그룹에 중복되는 절점/요소를 선택합니다.

시공단계 선택¶

Check on 으로 선택한 시공단계의 결과를 출력합니다.

Copy¶

MIDAS GEOXD Analysis의 Table은 Excel과 호환이 가능합니다. Table의 일정 범위를 선택한 후 Copy 하면 Excel에 붙여넣을 수 있도록 클립보드에 복사됩니다.

Find¶

테이블 내에서 입력한 문자열을 찾아줍니다.

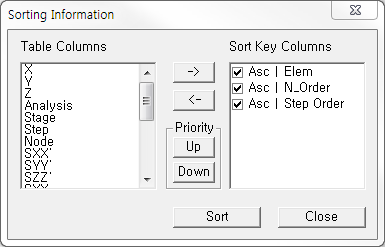

Sorting Dialog¶

오른쪽 Sort Key Columns의 맨 위부터 차례로 있는 항목을 기준으로 데이터를 정렬합니다.
버튼으로 정렬항목을 편집하고, 버튼으로 우선순위를 조정합니다.

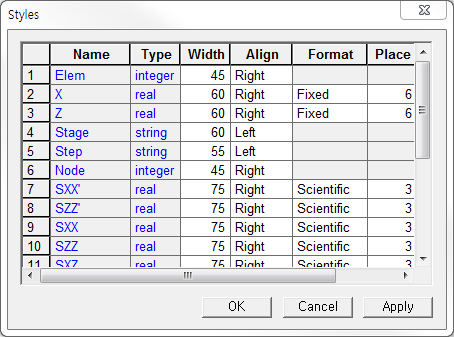

Style Dialog¶

출력된 데이터의 출력포맷, 자릿수를 선택합니다.

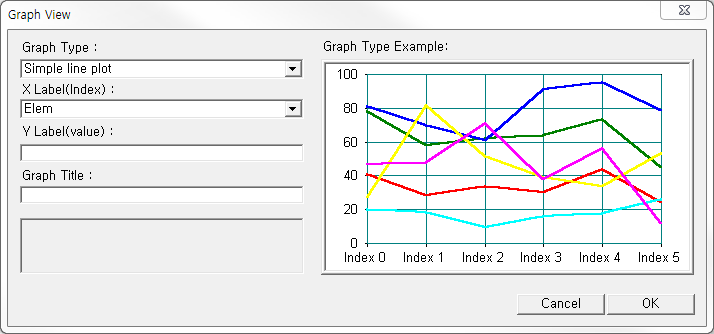

Show Graph¶

테이블에서 선택한 범위의 데이터를 Graph로 표현합니다.

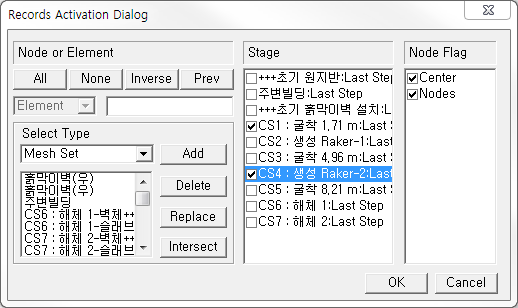

Active Records¶

테이블로 출력할 데이터 항목을 선택합니다.

절점정보/요소정보¶

절점정보¶

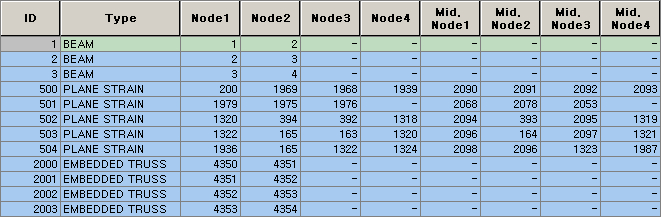

요소정보¶

해석옵션에서 고차요소 사용을 선택한 경우에 Mid. Node가 생성됩니다.

변위결과¶

ID : 절점번호
X : 수평방향(X방향) 변위
Z : 연직방향(Z방향) 변위

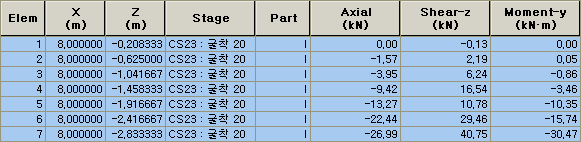

보의 Force & Stress¶

흙막이벽체, 중간말뚝, 본 구조물(벽체 및 슬래브)은 보요소로 모델링 됩니다.

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Part : 보요소 내의 결과출력 위치 (i, ¼, ½, ¾, j)
Axial : 축력
Shear-z : 전단력
Moment-y : 모멘트

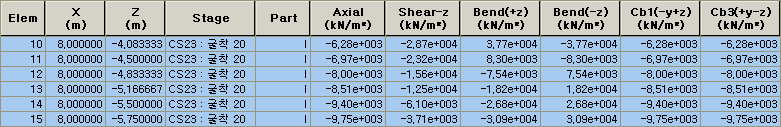

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Part : 보요소 내의 결과출력 위치 (i, ¼, ½, ¾, j)
Axial : 축응력
Shear-z : 전단응력
Bend(+) : 상연 휨응력
Beam(-) : 하연 휨응력
Cb-Top : 상연 수직응력 조합응력 (Axial + Bend(+))
Cb-Bot : 상연 수직응력 조합응력 (Axial + Bend(-))

트러스의 Force & Stress¶

Strut, Raker 등의 지보재는 보요소로 모델링 됩니다.

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Force-i : i단의 축력
Force-j : j단의 축력

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Stress-i : i단의 축응력
Stress-j : j단의 축응력

Embedded Truss의 Force & Stress¶

Earth Anchor, Rock Bolt, Soil Nail 등의 지보재는 Embedded Truss 요소로 모델링 됩니다.

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Force-i : i단의 축력
Force-j : j단의 축력

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Stress-i : i단의 축응력
Stress-j : j단의 축응력

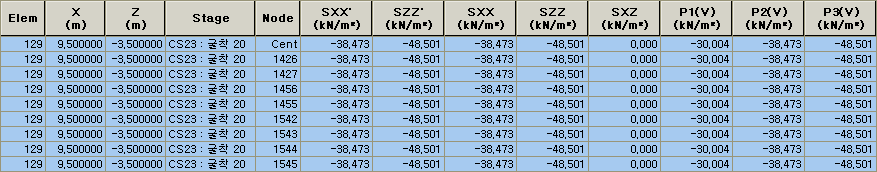

Plane Strain의 Stress (Global)¶

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Node : 결과가 출력되는 위치(절점번호). 요소내부에서 계산된 값을 Center와 절점위치의 결과로 보간하여 출력합니다.
SXX' : 전체좌표계 X방향(수평방향)의 유효응력
SZZ' : 전체좌표계 Z방향(연직방향)의 유효응력
SXX : 전체좌표계 X방향(수평방향)의 전응력
SZZ : 전체좌표계 Z방향 (연직방향)의 전응력
SXZ : 전체좌표계 Y축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력
P1(V) : 주축 1방향 주응력
P2(V) : 주축 2방향 주응력
P3(V) : 주축 3방향 주응력

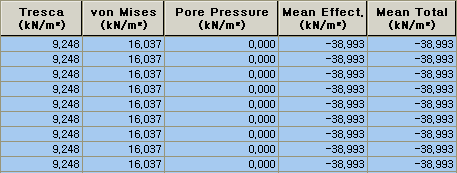

Tresca : Tresca 응력으로 Maximum Shear Stress를 나타냅니다.
von Mises : Von Mises 응력으로 Octahedral Shear Stress를 나타냅니다.
Pore Pressure : 간극수압
Mean Effective : 평균 유효 응력
Mean Total : 전체 평균 응력

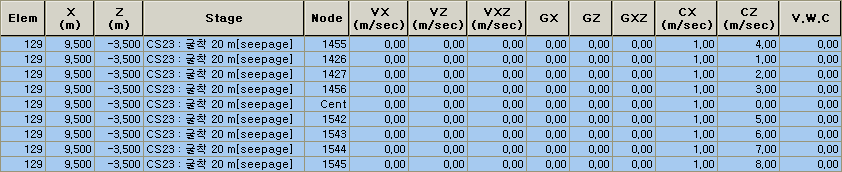

Plane Strain의 Seepage (Global)¶

Elem : 요소번호
X : 요소별 mid 단의 X좌표 (예를 들면 10번 요소의 Mid 단의 X좌표)
Z : 요소별 mid 단의 Z좌표 (예를 들면 10번 요소의 Mid 단의 Z좌표), 흙막이벽의 경우 근입깊이를 나타냅니다.
Stage : 시공단계
Node : 결과가 출력되는 위치(절점번호). 요소내부에서 계산된 값을 Center와 절점위치의 결과로 보간하여 출력합니다.
VX : 전체좌표계 X방향(수평방향) 침투유출 속도
VZ : 전체좌표계 Z방향(연직방향) 침투유출 속도
VXZ : 전체좌표계 X-Z평면의 침투유출속도
GX : 전체좌표계 X방향(수평방향) 동수경사
GZ : 전체좌표계 Z방향(연직방향) 동수경사
GXZ : 전체좌표계 X-Z방향 동수경사
CX : 전체좌표계 X방향(수평방향) Conductivity
CZ : 전체좌표계 Z방향(연직방향) Conductivity
V.W.C : 최적함수비
