보걸이 설계 Home > 설계 > 보걸이 설계¶

기능¶

• 앵커 공법을 적용하는 경우 띠장에 큰 수직분력이 작용할 수 있으며, 이러한 경우 띠장 지지대로 연직력을 받고 있는 보걸이에 대한 검토가 필요합니다.
• 「국가철도공단(구 한국철도시설공단) (2011). 철도설계편람(노반편).」의 보걸이(띠장의 브라켓) 설계 예시를 바탕으로 수직분력을 받는 띠장의 보걸이 설계 기능이 추가되었습니다.
• L형강 DB를 단면으로 선택할 수 있으며, 상현재와 사재에 대한 단면 검토와 용접부에 대한 설계 계산이 수행됩니다.

제한¶

• 모델링 과정의 지보재의 정의에서 Earth Anchor를 설치한 경우에 활성화됩니다.
• 보걸이 설계를 위해서는 설계옵션이 설정되어 있어야 합니다.
• V550 이상에서 지원됩니다.

호출¶

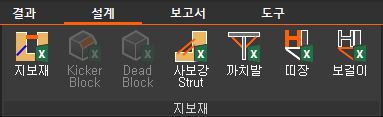

Main Menu : 설계 > 보걸이 설계

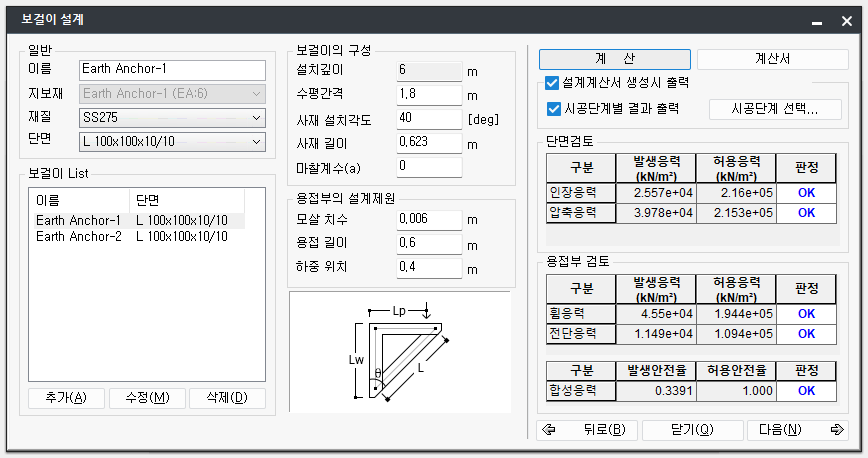

대화상자¶

일반¶

이름¶

• 검토하고자 하는 보걸이의 이름을 입력합니다.

지보재¶

• 보걸이를 설치할 Earth Anchor 지보재를 선택합니다.

재질¶

• 설계옵션에서 선택한 강재의 허용응력기준에 따라 변경됩니다.

단면¶

• 설계 가능한 단면(L형강 등)을 선택합니다.

보걸이 List¶

• 정의된 보걸이 목록이 표시됩니다. 추가(A), 수정(M), 삭제(D) 버튼으로 관리합니다.

보걸이의 구성¶

용접부의 설계제원¶

설계결과¶

단면검토¶

용접부 검토¶
