PHC Pile 설계¶

기능
C.I.P/Sheet Pile/PHC Pile/N-CIP/Hi-PHC Pile 설계를 위한 구조적 제원, 허용력 산정 방법 등을 정의합니다. 정의된 C.I.P/Sheet Pile/PHC Pile/N-CIP/Hi-PHC Pile 의 특성을 바탕으로 설계를 수행하고, Excel 포멧의 상세계산서를 출력합니다
제한
전처리 과정의 흙막이벽의 정의에서 정의한 C.I.P/Sheet Pile/PHC Pile/N-CIP/Hi-PHC Pile 에 대해서만 설계를 수행할 수 있으며. C.I.P/Sheet Pile/PHC Pile/N-CIP/Hi-PHC Pile 설계 이전에 설계옵션이 정의되어야 합니다.
호출
Main Menu : 설계 > C.I.P/Sheet Pile/PHC Pile 설계

검토구간¶

구간¶

'모델 > 흙막이벽(과 중간말뚝)의 정의'에서 정의한 벽체의 시작깊이부터 하단깊이를 나타내며, 변경할 수 없습니다.

설계법¶

가시설 구조물의 시공 여건에 따라 선택합니다.
[구조물기초설계기준 해설 7.7.6 부재단면 설계]에 따라 선택합니다.

단면검토시 허용응력 보정계수¶

C.I.P(cast-in-placed pile)는 로터리보링기 또는 오거 등의 천공장비로 천공 하며 공벽이 무너질 경우에는 케이싱 또는 안정액을 주입하여 공벽을 보호하면서 천공해 들어갑니다. 천공이 완료된 후 철근망을 삽입하고 콘크리트를 타설하여 한 개의 현장콘크리트 말뚝을 만들고 이를 연속적으로 시공하여 흙막이벽체를 형성하는 공법입니다.
C.I.P는 벽체 강성이 크므로 벽체변형과 주변침하가 적게 발생합니다. 그러나 C.I.P간의 접촉부, 수직도 문제로 누수가 예상되므로 별도의 차수가 필요합니다.
일반적으로 C.I.P 단면 직경은 400mm, 450mm 규격이 사용됩니다.

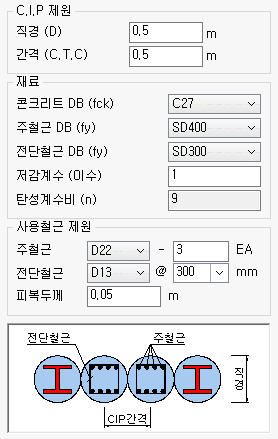

C.I.P 제원¶

'모델 > 흙막이벽(과 중간말뚝)의 정의'(환산단면 적용시에는 환산단면 값)에서 입력한 값을 기본값으로 사용합니다.

C.I.P 제원¶

'모델 > 흙막이벽의 정의'(환산단면 적용시에는 환산단면 값)에서 입력한 값을 기본값으로 사용합니다.
사용자 직접 입력을 통해 설계에 적용할 제원을 재 정의 할 수도 있습니다.

재료¶

콘크리트 DB, 철근 DB : 해당 검토 C.I.P의 콘크리트 및 주철근과 전단철근의 종류를 선택합니다.
저감계수(이수) : 가설시 이수등에 의한 콘크리트 감소계수를 입력 합니다.
탄성계수비(n) : 재료의 콘크리트 DB에 따라 자동으로 계산합니다. 탄성계수비는 항상 정수(반올림)로 계산됩니다.

사용철근 제원¶

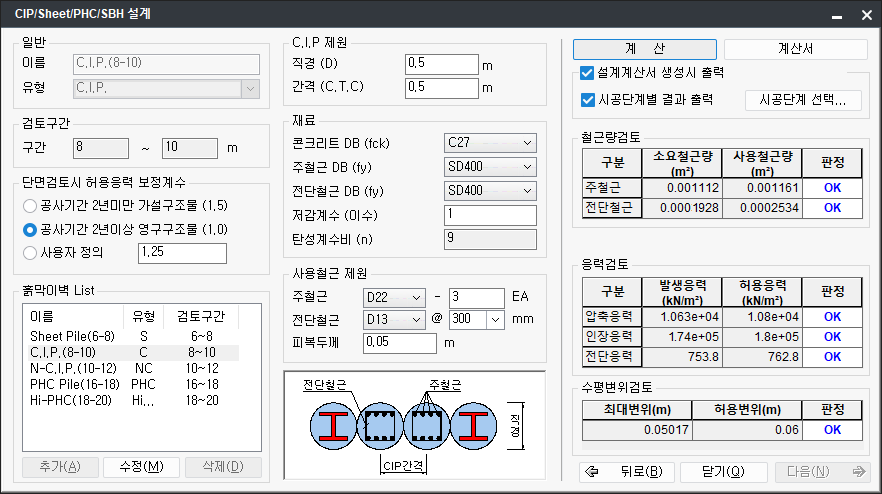

C.I.P 단면검토에 필요한 철근 제원을 입력합니다.
주철근 : 배근 된 주철근의 직경과 개수를 입력 합니다. 주철근 개수는 한쪽면에 배치된 철근의 수입니다.
전단철근 : 사용된 전단 철근의 직경과 배치 간격을 입력합니다.
피복두께 : 주철근에대한 피복 두께를 입력합니다. 단면 검토시 환산 단면에 대한 피복두께로 사용됩니다.

설계결과¶

계산 및 계산서¶

계산 버튼을 클릭하여 단면검토 결과를 확인하고, 계산서를 클릭하여 해당 부재에 대한 설계계산서를 출력할 수 있습니다.

설계계산서 생성시 출력¶

체크 옵션을 통하여 설계계산서 생성시 해당 지보재의 결과의 출력유무를 설정할 수 있습니다.

시공단계별 결과 출력¶

체크 옵션으로 설계계산서 출력시 해당 지보재의 단계별 결과 계산서 출력유무를 설정할 수 있으며,
에서 출력할 시공단계를 선택하여 단계별 결과를 출력할 시공단계를 설정할 수 있습니다.

검토 항목별로 출력¶

체크 옵션으로 설계계산서 생성시 해당 지보재의 단계별 결과(검토항목별) 계산서의 출력유무를 설정할 수 있습니다.

C.I.P 설계결과¶

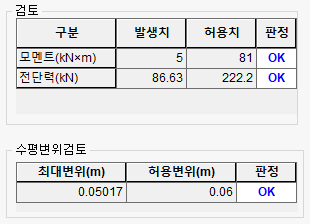

버튼을 클릭하면, 단면검토와 처짐검토에 대한 판정결과를 출력합니다.

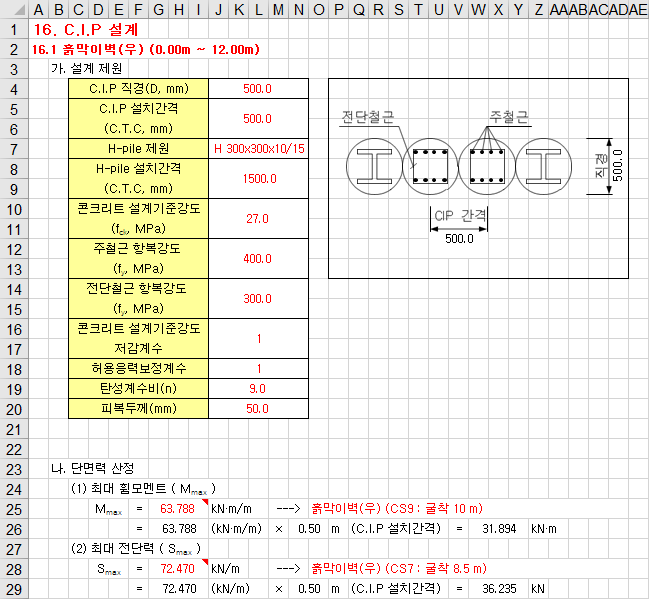

버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.

N-C.I.P 제원¶

'모델 > 흙막이벽(과 중간말뚝)의 정의'에서 입력한 값을 기본값으로 사용합니다.

N-C.I.P 제원¶

'모델 > 흙막이벽의 정의'에서 입력한 값을 기본값으로 사용합니다.
사용자 직접 입력을 통해 설계에 적용할 제원을 재 정의 할 수도 있습니다.

재료¶

콘크리트 DB, 철근 DB :해당 검토 C.I.P의 콘크리트 및 주철근과 전단철근의 종류을 선택합니다.
저감계수(이수) : 가설시 이수등에 의한 콘크리트 감소계수를 입력 합니다.
탄성계수비(n) : 재료의 콘크리트 DB에 따라 자동으로 계산합니다. 탄성계수비는 항상 정수(반올림)로 계산됩니다.

사용철근 제원¶

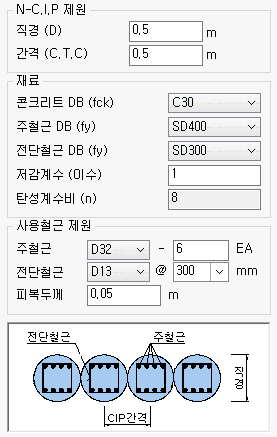

N-C.I.P 단면검토에 필요한 철근 제원을 입력합니다.
주철근 : 배근 된 주철근의 직경과 개수를 입력 합니다. 주철근 개수는 한쪽면에 배치된 철근의 수입니다.
전단철근 : 사용된 전단 철근의 직경과 배치 간격을 입력합니다.
피복두께 : 주철근에대한 피복 두께를 입력합니다. 단면 검토시 환산 단면에 대한 피복두께로 사용됩니다.

N-C.I.P 설계결과¶

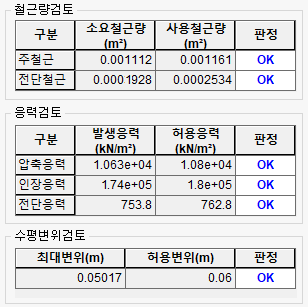

버튼을 클릭하면, 단면검토와 처짐검토에 대한 판정결과를 출력합니다.

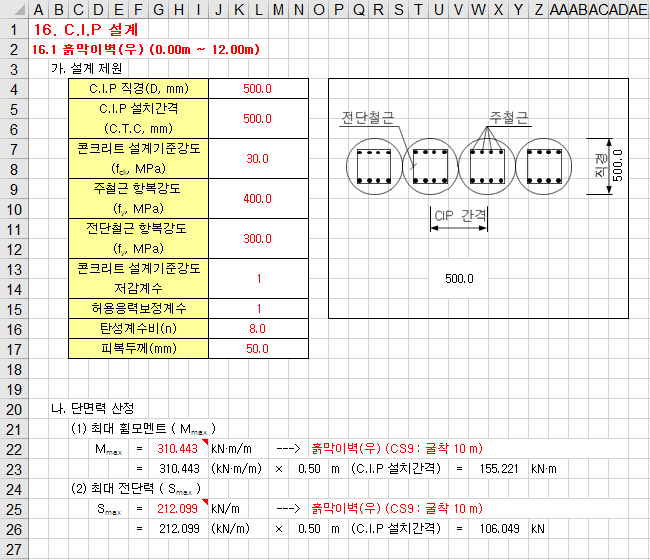

버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.

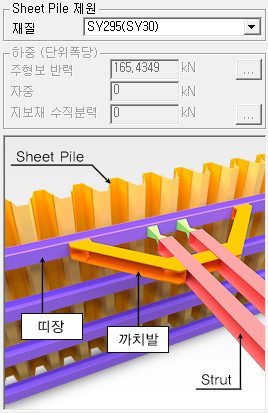

Sheet Pile 제원¶

'모델 > 흙막이벽(과 중간말뚝)의 정의'에서 입력한 값을 기본값으로 사용합니다.

Sheet Pile 제원¶

모델 > 흙막이벽(과 중간말뚝)의 정의에서 입력한 값을 기본값으로 사용합니다.
사용자 설계에 적용할 재질을 변경할 수도 있습니다.

Sheet Pile 설계결과¶

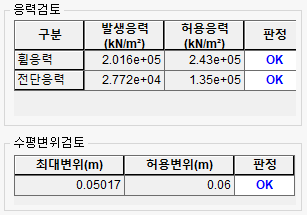

버튼을 클릭하면, 응력검토에 대한 판정결과를 출력합니다.

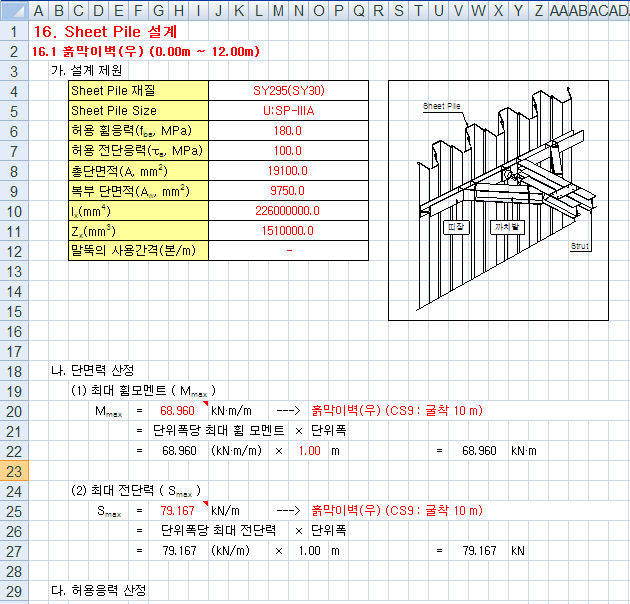

버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.

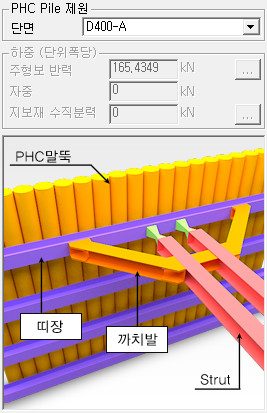

PHC Pile 제원¶

'모델 > 흙막이벽(과 중간말뚝)의 정의'에서 입력한 값을 기본값으로 사용합니다.

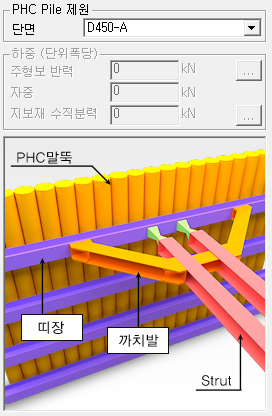

PHC Pile 제원¶

모델 > 흙막이벽(과 중간말뚝)의 정의에서 입력한 값을 기본값으로 사용합니다.
사용자 설계에 적용할 재질을 변경할 수도 있습니다.

PHC Pile 설계결과¶

버튼을 클릭하면, 부재력검토에 대한 판정결과를 출력합니다.

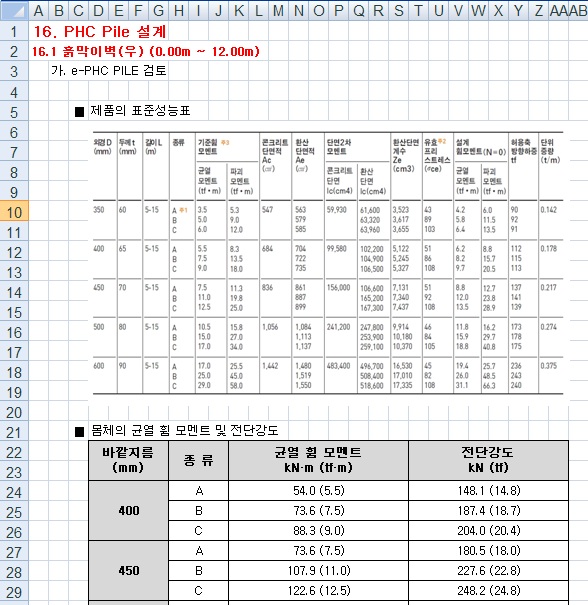

버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.

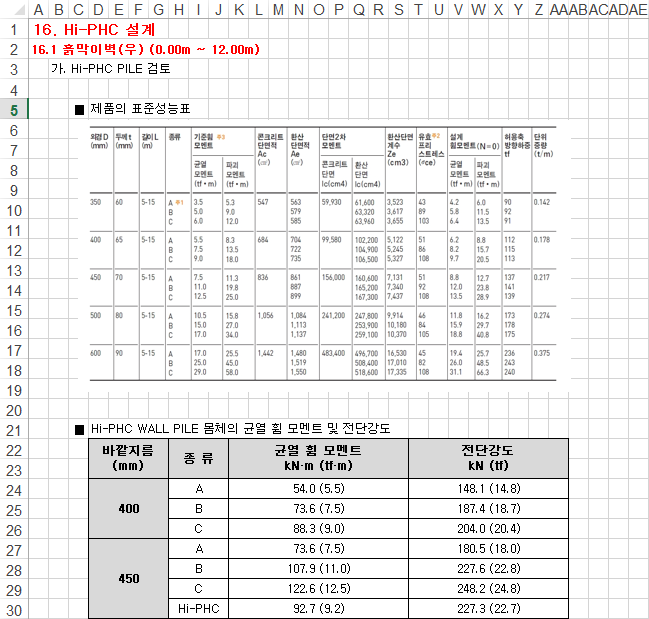

Hi-PHC Pile 제원¶

'모델 > 흙막이벽(과 중간말뚝)의 정의'에서 입력한 값을 기본값으로 사용합니다.

PHC Pile 제원¶

모델 > 흙막이벽(과 중간말뚝)의 정의에서 입력한 값을 기본값으로 사용합니다.
사용자 설계에 적용할 재질을 변경할 수도 있습니다.

Hi-PHC Pile 설계결과¶

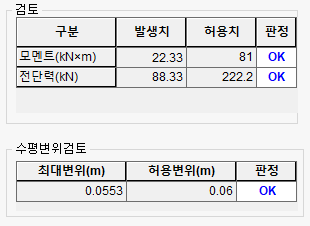

버튼을 클릭하면, 부재력검토에 대한 판정결과를 출력합니다.
버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.

PFC Pile 제원¶

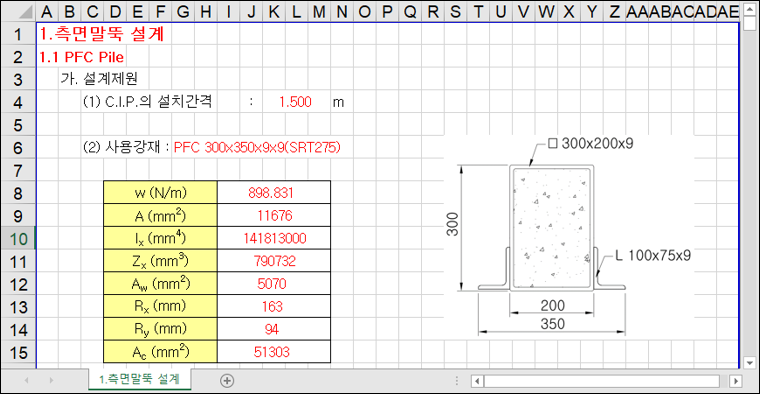

㈜토우디엔씨에서 개발한 PFC 단면은 ㅁ형 각관 + L형강 + 콘크리트 채움으로 구성된 합성 Pile입니다.
PFC Pile과 토류판 공법이나, PFC Pile을 근입한 C.I.P. 공법으로 사용되며, SRT275 강종으로 제작되는 PFC 300x350x9x9 단면을 적용할 수 있습니다.

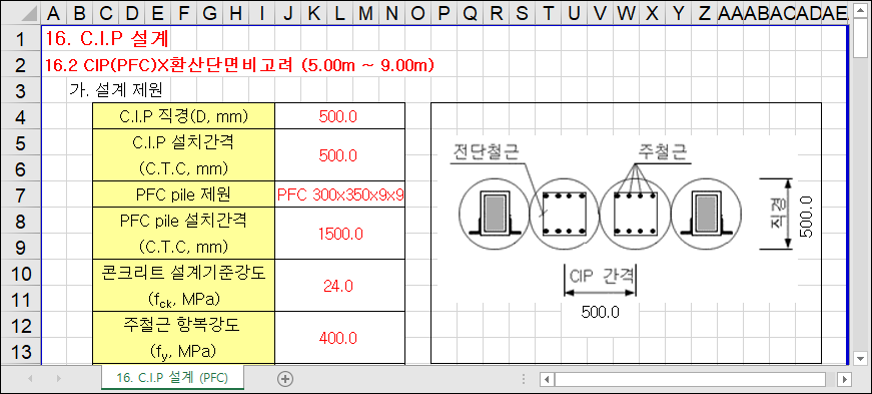

C.I.P.(PFC) 설계 계산서를 통해 설계 결과를 확인할 수 있습니다.

PFC Pile 설계 계산서	C.I.P.(PFC) 설계 계산서

최종 수정일: 2026-03-20
