FEM 결과 View Home > 결과 > FEM 결과 View¶

• 기능
  유한요소법에 의해 해석된 결과를 확인합니다.

• 제한
  이 기능은 FEM 해석에서만 유효합니다.

• 호출
  Main Window : FEM 결과

결과항목¶

시공단계해석¶

• 시공단계별 지반 및 가시설 부재에 발생하는 변위, 부재력, 응력을 확인합니다.

• 굴착 시공단계해석을 수행하기 이전에 초기상태에 대한 해석을 수행합니다. 초기상태의 변위 및 응력을 계산해 두어야 순수하게 굴착으로 인해 발생하는 변위, 부재력, 응력을 올바르게 계산할 수 있습니다.

• 초기 단계

  • +++초기 원지반: 초기 원지반 상태의 변위, 평면변형요소의 응력을 표현합니다.
  • +++초기 인접구조물 설치: 인접구조물을 입력한 가시설 모델링에서 활성화 됩니다. 지반을 굴착하기 인전 상태에서 해석을 수행하여 인접구조물의 변위와 응력을 계산합니다. 초기 상태의 변위와 응력을 알고 있어야 굴착 가시설로 인해 발생되는 변위와 응력을 파악할 수 있습니다.
  • +++초기 흙막이벽 설치[Seepage]: 수위차가 존재할 경우 해당되며 초기 Seepage 단계의 절점과 평면변형요소의 투수결과를 보여줍니다.
  • +++초기 흙막이벽 설치: 굴착 시공전의 흙막이벽 설치시 절점변위와 부재력, 평면응력상태를 표현합니다.

• 시공 단계

  • CS##[Seepage]: 수위차가 존재할 경우 해당단계의 절점과 평면변형요소의 투수결과를 보여줍니다.
  • CS##: 해당단계의 절점변위, 요소부재력, 평면변형요소의 응력상태를 표현합니다.

그룹별 해석¶

그룹별 해석 결과확인의 편의를 위해 주요한 결과확인 항목이 그룹별로 분류됩니다. 프로그램 내부에서 자동으로 설정된 그룹에 대해서만 결과가 출력되므로, 관심 항목의 결과를 쉽게 확인할 수 있습니다.
- 단면력: 선택된 그룹(흙막이벽체, 지보재, 본구조물, 인접구조물)의 부재 축력, 전단력, 모멘트를 표시합니다.
- 변위: 선택된 그룹(흙막이벽체, 지보재, 본구조물, 인접구조물)의 변위만을 표시합니다.

흙막이벽검토¶

• 흙막이벽에 대한 시공단계별 토압, 변위, 부재력을 Diagram 과 Table로 확인합니다.

침하검토¶

• 시공단계별 굴착시 굴착배면에 대해 연직변위와 수평변위의 침하량 크기를 표현합니다. 배면에 인접구조물이 위치할 경우 인접구조물의 허용처짐을 계산하여 배면에 발생한 침하량이 허용침하량의 범위내에 있는지 판정을 할 수 있습니다.

시공단계해석¶

기능¶

• 시공단계에 따른 가시설 모델의 절점변위, 1D요소 부재력, 지반의 응력 결과를 확인할 수 있습니다.
• FEM해석에 사용되는 유한요소는 다음과 같으며, 1D요소는 보요소, 트러스 요소와 같은 선요소를 말합니다.
• Beam : 보요소, 절점당 6개의 자유도 고려 (적용 ☞ 흙막이 벽체, 중간말뚝, 벽체 및 슬래브)
• Truss : 축방향 인장, 압축에 저항 (적용 ☞ 굴착측에 설치되는 Strut, Raker)
• Embedded Truss : 축방향 인장, 압축에 저항 (적용 ☞ 지반내에 설치되는 Earth Anchor, Rock Bolt, Tie Rod,Soil Nail)
• Plane Strain : 평면변형요소 (적용 ☞ 지반)

시공단계해석에 대한 자세한 내용은 Analysis Manual의 "II-Chapter 1-4. 시공단계해석" 부분을 참조하시기 바랍니다.

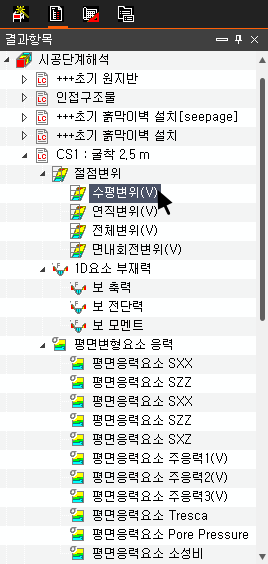

Works Tree를 이용한 결과확인 방법¶

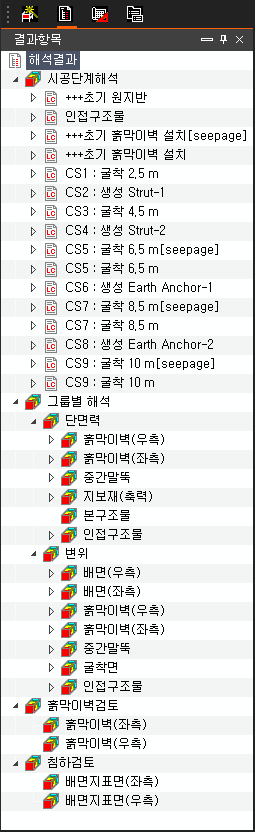

• 각 항목의 세부항목은 Tree로 구성되어 있으며, 확인하고 싶은 항목을 더블클릭하면 Model View 화면에 결과가 출력됩니다.

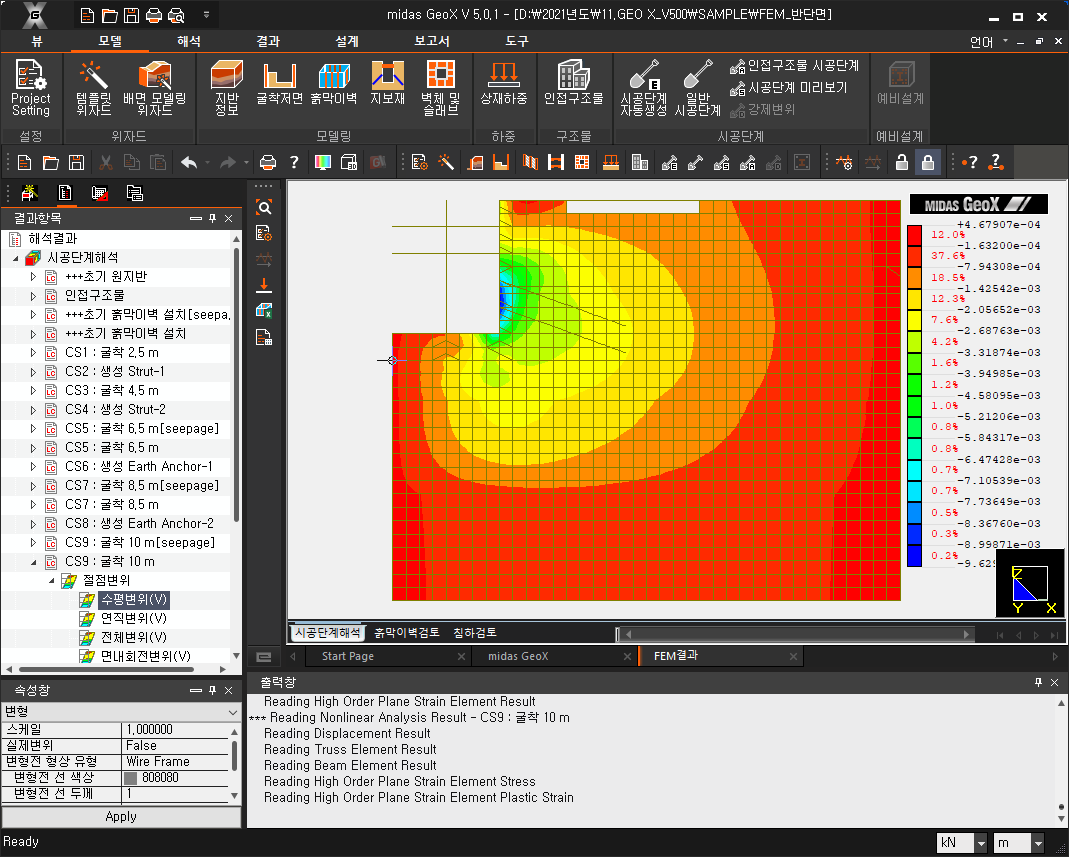

  왼쪽 그림은 "CS1: 굴착 3m" 단계의 수평변위를 확인하고 있습니다.
• "(V)"로 표시가 있는 결과는 Vector 형식의 표현이 가능한 결과항목입니다.
• 결과항목에 대한 자세한 설명은 FEM 결과 Table을 참조하시기 바랍니다.

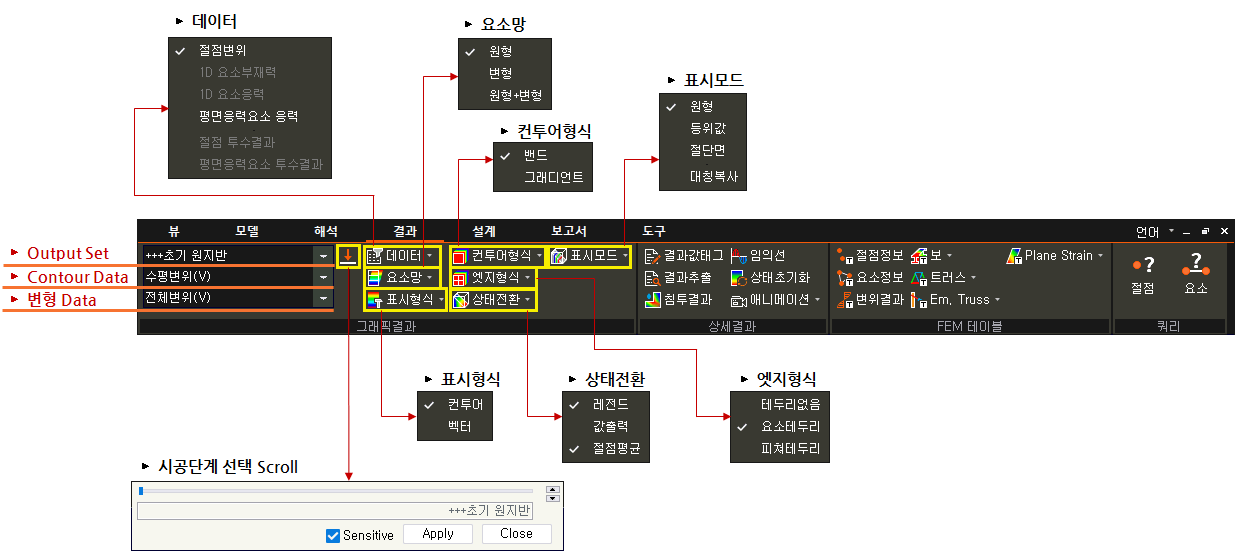

FEM Post Toolbar 를 이용한 결과확인 방법¶

• Output Set 에서 결과를 확인할 시공단계를 선택합니다. 우측의 시공단계 선택 Scroll 을 통해 쉽게 시공단계별 결과를 확인할 수 있습니다.
• 데이터에서 확인하고자 하는 데이터 종류를 선택합니다. 응력해석단계에서는 (절점변위/1D 요소부재력/1D 요소응력/평면응력요소 응력) 을 선택할 수 있고, 침투해석단계에서는 (절점응력요소/평면응력요소 투수결과) 를 선택할 수 있습니다.
• Contour Data에서 결과를 확인할 컨투어 데이터를 선택합니다. 앞서 선택한 데이터 종류에 따라 제공되는 하위의 결과항목을 선택할 수 있습니다. ( ex) 데이터 : 절점변위 > Contour Data : 수평변위, 연직변위, 전체변위, 면내 회전변위 )
• 요소망에서 확인하고자 하는 요소망 형태를 설정하실 수 있습니다. (원형, 변형, 원형+변형)
• 변형 Data 에서는 확인할 요소망의 변형 형태를 변위를 기준으로 설정할 수 있습니다.

• Output Set : 결과를 확인하고자 하는 시공단계를 선택합니다.

방법1) 시공단계 리스트에서 선택	방법2) 시공단계 선택 Scroll 에서 선택

• Contour Data : 화면에 출력할 결과항목을 선택합니다.

단계1) 결과항목을 선택	단계2) 단계1에서 선택한 항목의 세부항목을 선택

• 변형 Data : Contour Data에서 선택한 결과를 출력하면서, 변위를 함께 표현할지 여부와 변위출력 형태를 선택합니다.

단계1) 변위형태를 선택	단계2) 변위 출력 항목 선택

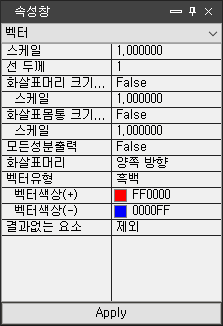

• 표시형식 (Plot Type) : 결과를 색으로 표현할지, 크기와 방향을 가진 화살표로 표현할지 여부를 선택합니다.

[컨투어]	[벡터]	[컨투어+벡터]

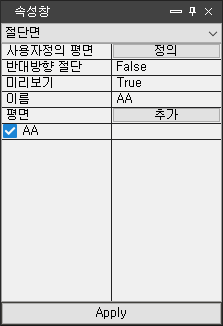

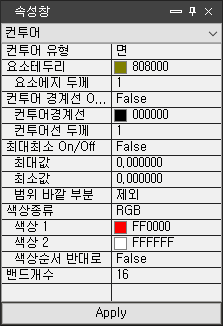

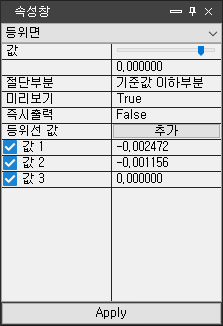

• 표시모드 (Visualization) : 다양한 형태의 출력이 가능하며, 세부 옵션은 Properties 에서 설정합니다.

[원형]	[등위면]	[절단면]

• 컨투어형식 (Contour Type) : 색구분이 뚜렷한 등고선 또는 자연스럽게 변화하는 색으로 표현할지 여부를 선택합니다.

[밴드]	[그래디언트]

• 엣지형식 (Edge Type) : 요소테두리 표현방법을 선택합니다.

[테두리없음]	[요소테두리]	[피처테두리]

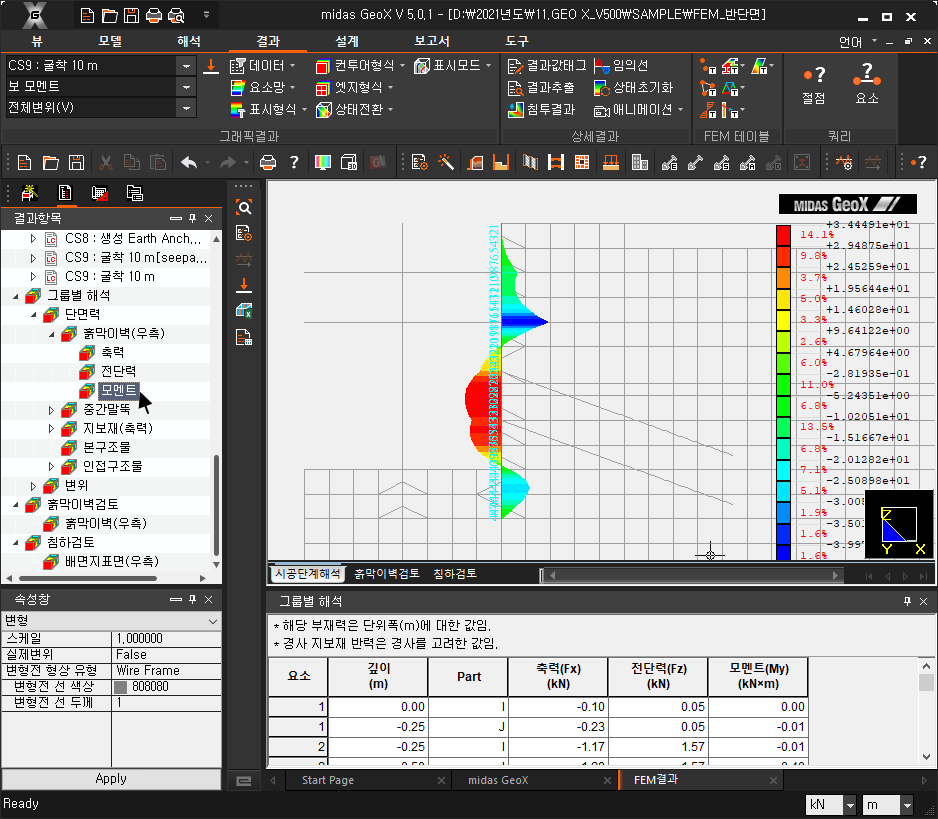

그룹별 해석¶

• 흙막이 가시설 설계에서 주된 검토대상이 되는 항목들을 프로그램 내부에서 그룹으로 지정하고, 그 부분의 결과만을 쉽게 확인할 수 있는 기능입니다.
• Works Tree의 그룹별해석 부분의 항목을 더블클릭하면 결과가 출력됩니다.
• 그룹별 해석은 크게 부재력/변위 확인으로 나눠지며, Model 화면에 출력되는 결과는 아래 테이블로 확인할 수도 있습니다.
• 테이블에 출력된 결과는 FEM 결과 Table 기능을 통해, 확인하고 싶은 특정 Stage, 요소, Part의 결과만을 출력할 수 있습니다.
• 인접구조물과 지중구조물의 경우에 그룹별해석을 통해 쉽게 단면력과 침하정도를 파악할 수 있습니다.
• 결과 표현방법에 대한 수정은 Properties 탭에서 이루어 집니다.

흙막이벽 검토¶

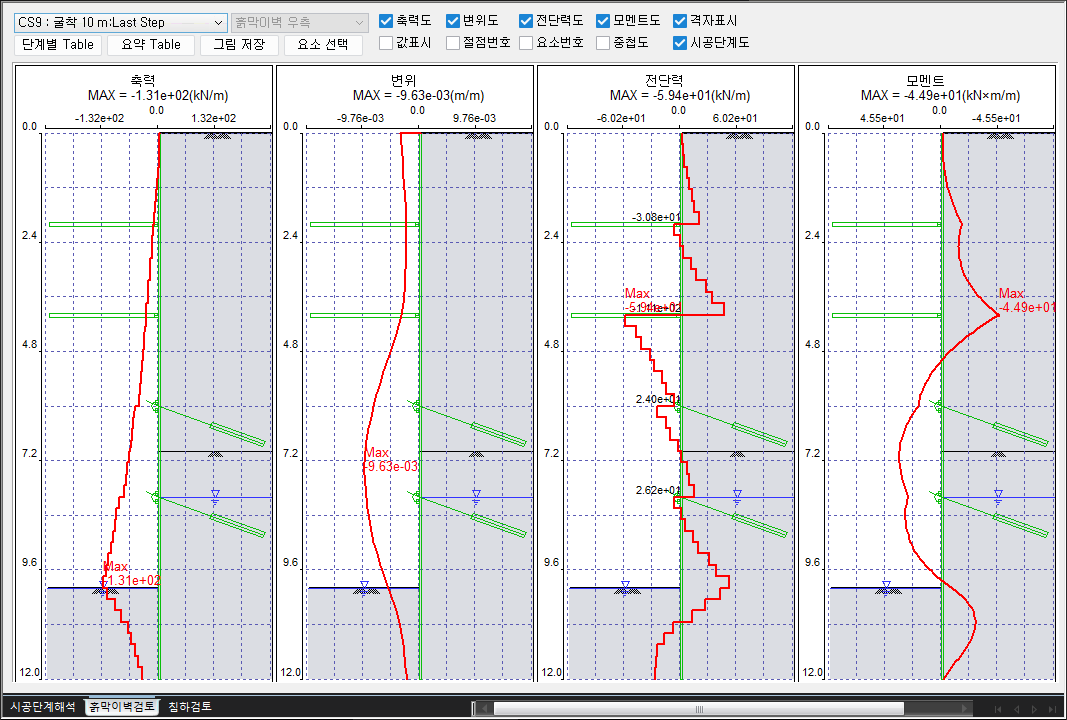

시공단계별 결과 Diagram 출력 방법¶

에서 시공단계를 선택하고,
다음 4가지( ) 중 출력항목을 선택하면
위의 그림과 같이 각 항목에 대한 시공단계별 Diagram을 확인할 수 있습니다.

FEM 해석에서는 전단면 모델을 구성할 수 있습니다. 이 경우 좌/우 양쪽에 흙막이벽이 존재합니다.
에서 결과를 출력할 흙막이벽의 위치를 선택합니다.

Diagram 출력 옵션¶

• 출력옵션을 선택하면 아래와 같이 적용되며, 여러옵션을 선택했을 경우에는 중첩하여 표현됩니다.

	□ 값표시	□ 절점번호	□ 부재번호

□ 격자표시	□ 중첩도	□ 시공단계도
격자를 표시하여 결과값의 크기를 가늠하도록 합니다.	모든 시공단계의 Diagram을 중첩해서 도시합니다. 전단계에서 발생할 수 있는 최대값의 크기를 파악합니다.	시공단계별 굴착, 지보재 생성/해체, 지하수위 변화 등을 도시하여 결과파악을 용이하게 합니다.

시공단계별 결과 활용¶

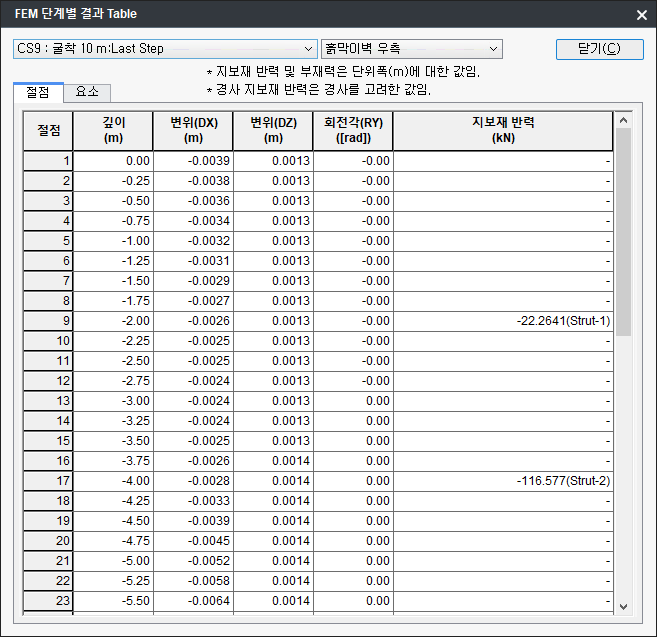

• : Diagram에 출력된 토압, 변위, 전단력, 모멘트 항목의 결과값을 시공단계별 테이블 형태로 출력합니다. 테이블의 데이터는 Copy & Paste로 Excel과 호환이 가능합니다.

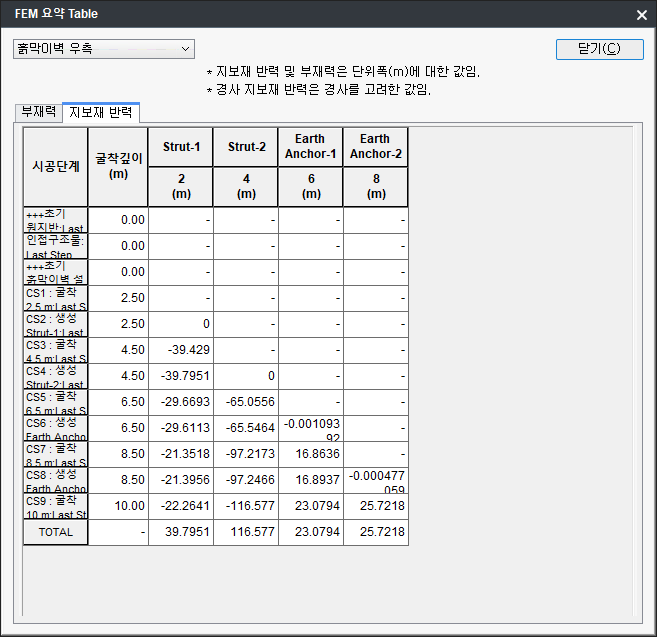

• : 흙막이벽의 최대/최소 부재력, 지보재 축력 결과를 시공단계별로 요약하여 테이블 형태로 출력합니다. 테이블의 데이터는 Copy & Paste로 Excel과 호환이 가능합니다.

• : 출력된 Diagram을 *.bmp, *.emf 포맷의 그림파일로 저장합니다.

• : 결과를 출력할 요소내의 위치를 선택합니다.

침하검토¶

기능¶

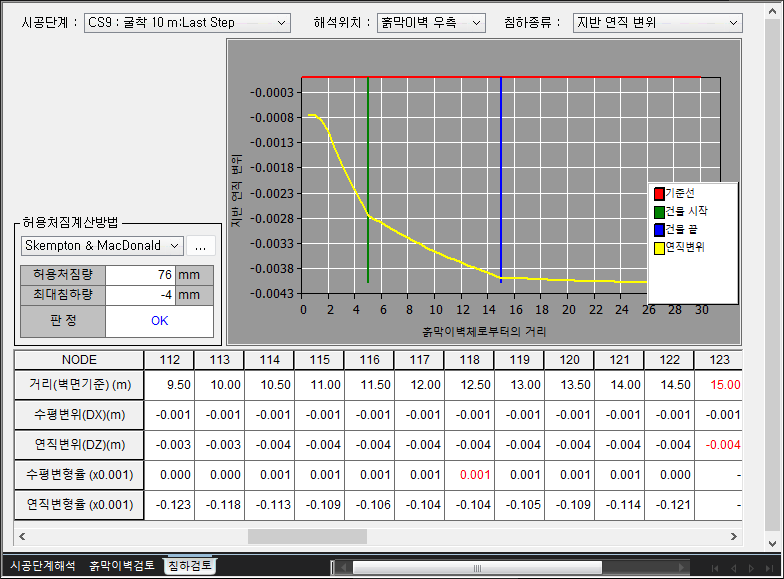

• 흙막이벽체로부터 거리에 따른 해당시공단계의 수평/연직 변위, 수평/연직변형율을 테이블로 출력합니다.
• 흙막이벽체로부터 거리에 따른 해당시공단계의 수평/연직 변위, 각변위를 그래프로 출력합니다.
• 침하량이 허용처짐에 대해 안정한 지 여부를 판정합니다.

사용¶

• 시공단계: 침하량 그래프와 테이블을 출력할 시공단계를 선택합니다.
• 해석위치: 침하량 그래프와 테이블은 흙막이벽을 기준으로 배면측의 결과만을 출력합니다. 전단면 해석을 수행한 경우 양쪽 흙막이벽 중 어느쪽 흙막이벽을 기준으로 한 배면의 결과를 나타낼 것인지 선택합니다.
• 침하종류: 그래프에 나타낼 결과항목을 선택합니다.

침하검토¶

• 침하검토는 인접구조물이 있는 경우에만 수행하며, 인접구조물의 위치에서 허용처짐에 대한 안정여부를 판정합니다.
• 침하검토 위치는 인접구조물의 굴착면과 가까운 면의 최하단 입니다.
• 인접구조물에 발생한 침하량이 허용침하량 내에 있는지 여부를 판단하는 방법으로 6가지 규정식을 제안하고 있고, 각각 제안식에 따라 최대발생 침하량이나 각변위에 의해 안정성 여부를 판단합니다.
