GXT Quick Reference Home > 파일 > GXT Quick Reference¶

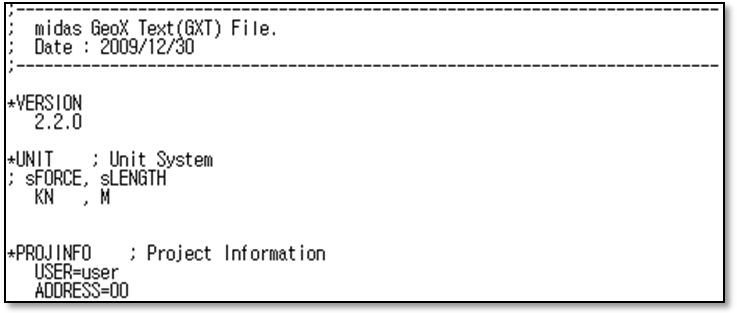

• VERSION : MIDAS GEOXD Analysis 버전 표시

• UNIT : Unit System (단위계)

  • sFORCE : GXT파일 생성 시 사용된 하중의 단위
  • sLENGTH : GXT파일 생성 시 사용된 길이의 단위

• PROJINFO : Project Information

  • 프로젝트 기본정보(사용자, 회사명)

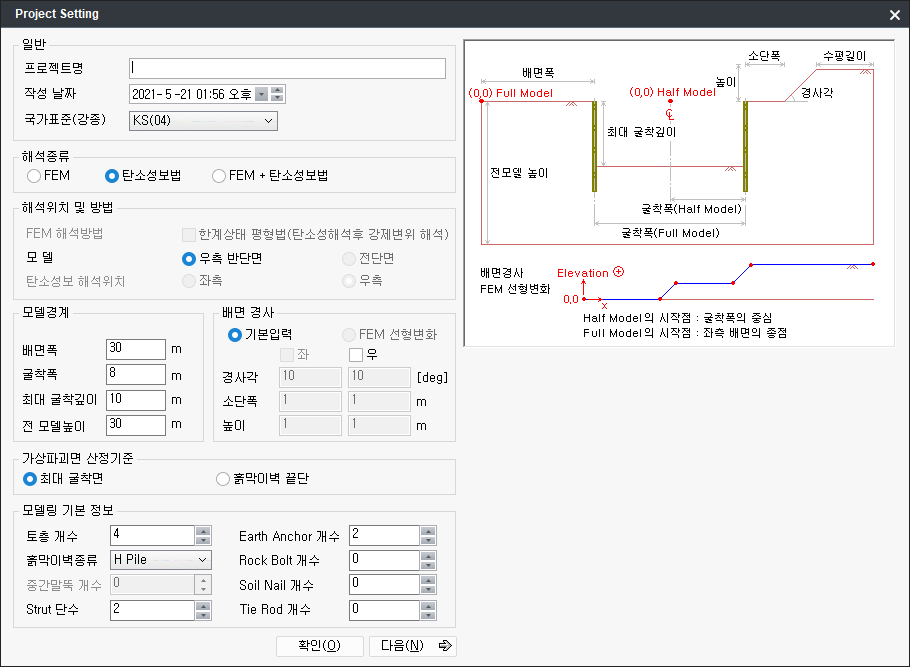

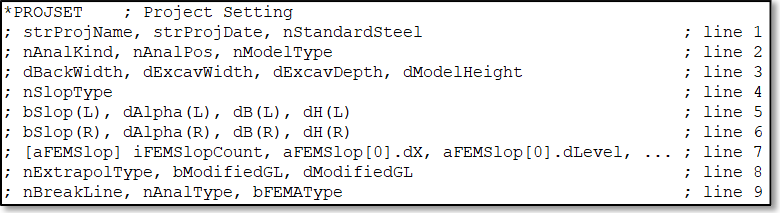

PROJSET : Project Setting¶

• strProjName : 프로젝트명
• strProjDate : 작성 날짜
• nStandardSteel : 국가표준(강종)

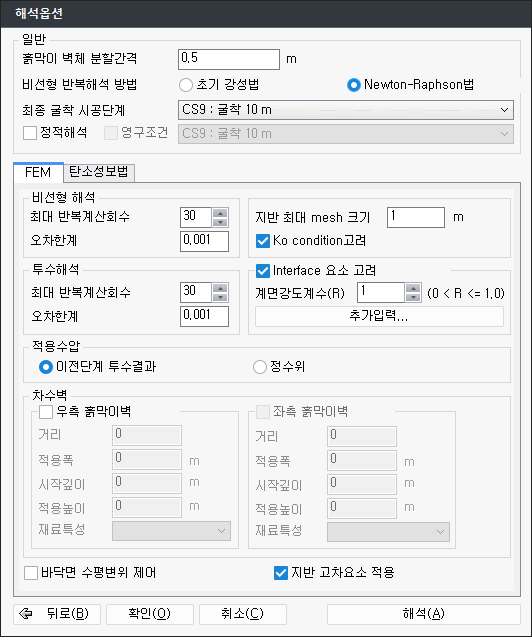

• nAnalKind : 해석 종류
  • /0: 탄소성보법
  • /1: FEM
  • /2: FEM + 탄소성보법
• nAnalPos : 탄소성보 해석위치
  • /0: 좌측, 1: 우측
• nModelType : 모델
  • /0: 우측 반단면, 1: 전단면
• dBackWidth : 배면폭
• dExcavWidth : 굴착폭
• dExcavDepth : 최대 굴착깊이
• dModelHeight : 전 모델높이
• nSlopType : 배면경사
  • /0: 기본입력,
  • /1: FEM 선형변화
• bSlop(L) : 배면경사 고려여부(좌)
• dAlpha(L) : 경사각(좌)
• dB(L) : 소단폭(좌)
• dH(L) : 높이(좌)
• bSlop(R) : 배면경사 고려여부(우)
• dAlpha(R) : 경사각(우)
• dB(R) : 소단폭(우)
• dH(R) : 높이(우)

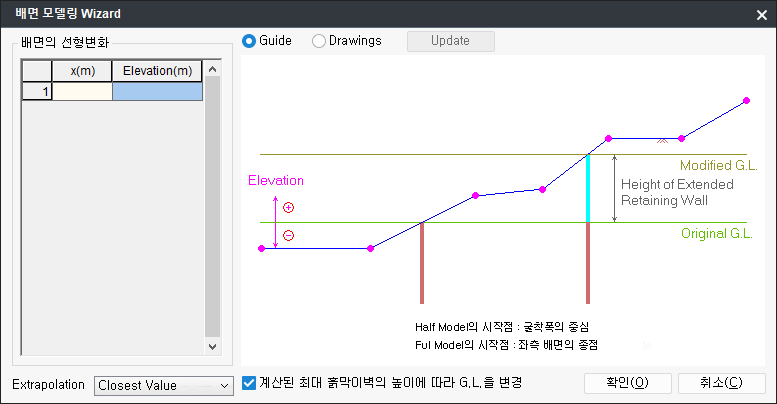

• iFEMSlopCount : 배면의 선형변화 입력 행 개수
• aFEMSlop[0].dX : 배면의 선형변화 1행의 x 값
• aFEMSlop[0].dLevel : 배면의 선형변화 1행의 Elevation 값
• nExtrapolType : Extrapolation Type
  • /0: Set to Zero
  • /1: Closest Value
  • /2: Linear Extrapolaion
• bModifiedGL : 흙막이벽 연장 이격거리의 사용여부
• dModifiedGL : 흙막이벽 연장 이격거리
• nBreakLine : 가상파괴면 산정기준
  • /0: 최대 굴착면
  • /1: 흙막이벽 끝단
• nAnalType : 탄소성보법 해석방법
  • /0: 해석법1
  • /1: 해석법2
• bFEMAType : 한계상태 평형법 사용여부

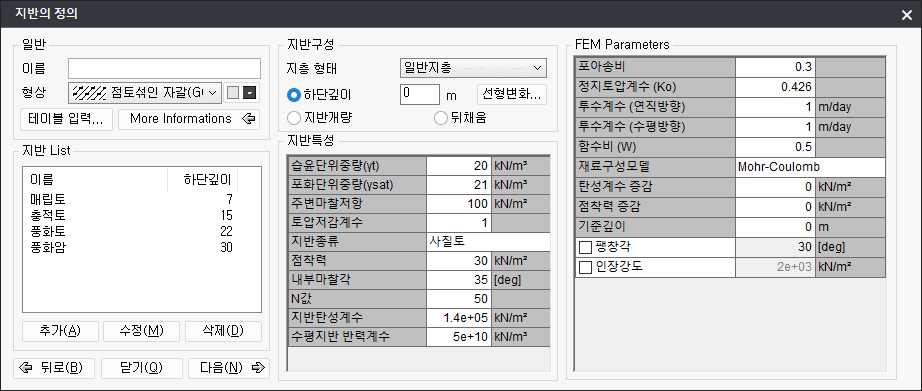

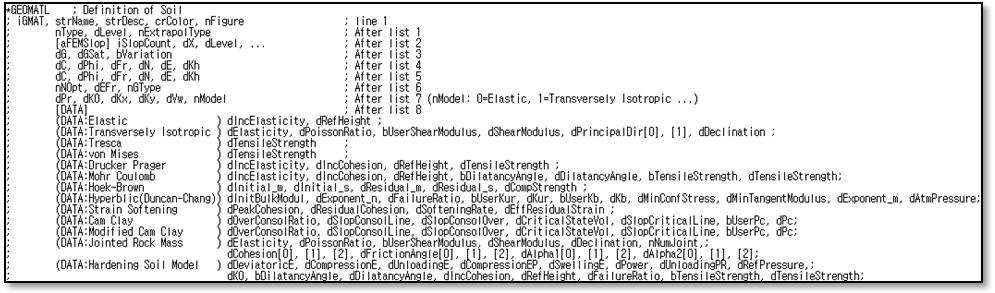

GEOMATL : Definition of Soil (지반의 정의)¶

• iGMAT : Data의 고유 ID(사용자 정의 가능)
• strName : 지반 이름
• crColor : 지반 색상
• nFigure : 형상
  • /0: GC, 1: GM, 2: GP, 3: SC, 4: SM, 5: SP, 6: CL, 7: ML, 8: 매립토
  • /9: 붕적토, 10: 충적토, 11: 풍화잔류토, 12: 풍화암, 13: 연암, 14: 경암
• nType : 지반구성
  • /0: 하단깊이
  • /1: 지반개량
  • /2: 뒤채움
• dLevel : 하단깊이

• nExtrapolType : Extrapolation Type
  • /0: Set to Zero
  • /1: Closest Value
  • /2: Linear Extrapolaion

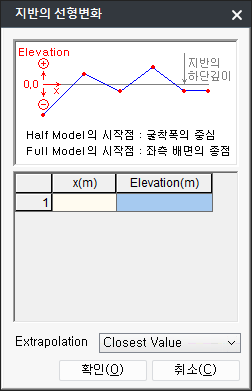

• iSlopCount : 지반의 선형변화 입력 행 개수
• dX : 지반의 선형변화 1행의 x 값
• dLevel : 지반의 선형변화 1행의 Elevation 값
• dG : 습윤단위중량
• dGSat : 포화단위중량
• bVariation : 선형변화 적용 고려여부
• dC : 점착력
• dPhi : 내부마찰각
• dFr : 주변마찰저항
• dN : N값
• dE : 지반탄성계수
• dKh : 수평지반 반력계수
• nNOpt : 수평지반 반력계수 입력방법
  • /0: 직접 입력
  • /1: 제안식의 사용
• dEFr : 주변마찰저항
• nGType : 지반 종류
  • /0: 사질토
  • /1: 점성토
• dPr : 포아송비
• dK0 : 정지토압계수
• dKx : 투수계수(수평방향)
• dKy : 투수계수(연직방향)
• dVw : 함수비
• nModel : 재료구성모델
  • /0: Elastic
    • /dIncElasticity: 탄성계수 증감
    • /dRefHeight: 기준깊이
  • /5: Mohr Coulomb
    • /dIncElasticity: 탄성계수 증감
    • /dIncCohesion: 점착력 증감
    • /dRefHeight: 기준깊이
    • /bDilatancyAngle: 팽창각 고려여부
    • /dDilatancyAngle: 팽창각
    • /bTensileStrength: 인장강도 고려여부
    • /dTensileStrength: 인장강도
  • /7: Hyperbolic
    • /dInitBulkModul: 초기재하계수
    • /dExponent_n: 초기 강성을 위한 지수
    • /dFailureRatio: 파괴비
    • /bUserKur: 제하-재재하 계수 고려여부
    • /dKur: 제하-재재하 계수
    • /bUserKb: 부피 계수번호 고려여부
    • /dKb: 부피 계수번호
    • /dMinConfStress: 부피 계수를 위한 지수
    • /dMinTangentModulus: 최소 접선계수
    • /dExponent_m: 최소 구속압력
    • /dAtmPressure : 대기압
  • /10: Modified Cam-Clay
    • /dOverConsolRatio: 과압밀비
    • /dSlopConsolLine: 정규압밀선의 기울기
    • /dSlopConsolOver: 과-압밀(팽창)선의 기울기
    • /dCriticalStateVol: p'가 1일 때의 비적
    • /dSlopCriticalLine: 임계상태선의 기울기
    • /bUserPc: 전-압밀 압력의 고려여부
    • /dPc: 전-압밀 압력

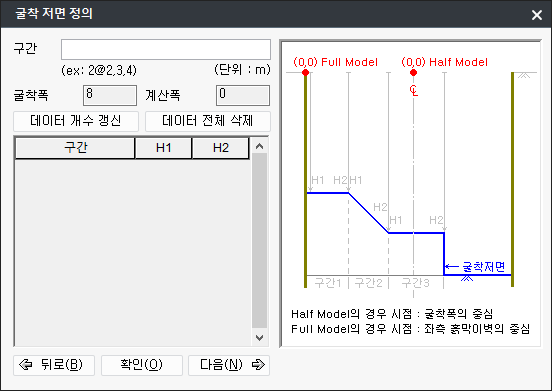

BOTSURFACE : Bottom Surface Definition (굴착 저면 정의)¶

• iSpaceCount : 구간 입력 개수
• aSpace[0] : 첫번째 구간 입력값
• aSpace[1] : 두번째 구간 입력값
• aSpace[iSpaceCount-1] : 마지막 구간 입력값
• iElevationCount : 구간 별 H1, H2 입력 개수
• aElevation[0].dE1 : 첫번째 H1 입력값
• aElevation[0].dE2 : 첫번째 H2 입력값
• aElevation[iElev.-1].dE2 : 마지막 H2 입력값

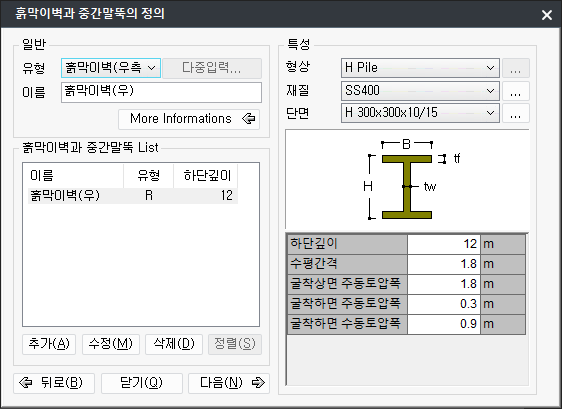

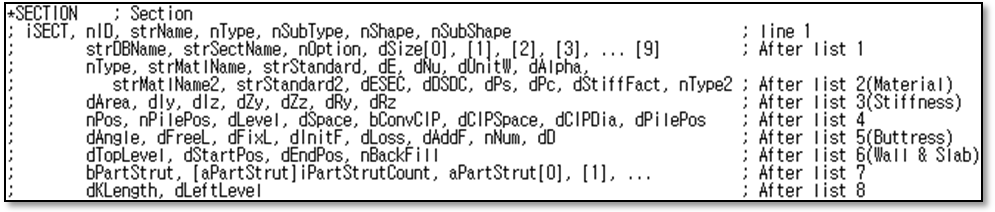

SECTION : section (흙막이벽과 중간말뚝의 정의, 지보재의 정의, 벽체와 슬래브의 정의)¶

• iSECT : Data의 고유 ID
• nID : Data에 내부적으로 부여된 번호(iSECT와 동일한 값을 입력해도 무관)
• strName : 이름
• nType : 단면 유형
  • /0: 흙막이벽의 종류
  • /1: 지보재의 종류
  • /2: 벽체 및 슬래브
• nSubType : 상세 유형
  • /0: 흙막이벽(우측)
  • /1: 흙막이벽(좌측)
  • /2: 흙막이벽(양측)
  • /3: 중간말뚝
  • /4: 지보재(Strut, Earth Anchor, Rock Bolt, Soil Nail, Tie Rod, Raker)
  • /5: 벽체
  • /6: 슬래브
• nShape : 형상
  • /0: 흙막이벽의 H-Pile
  • /1: 흙막이벽의 Sheet Pile
  • /2: 흙막이벽의 CIP
  • /3: 흙막이벽의 SCW

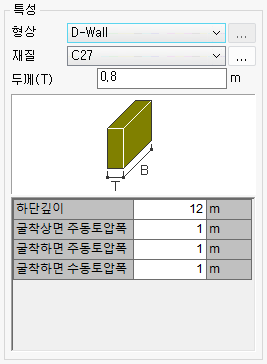

  • /4: 흙막이벽의 D-Wall
  • /5: 흙막이벽의 User
  • /6: 지보재의 Strut
  • /7: 지보재의 Earth Anchor
  • /8: 지보재의 Rock Bolt
  • /9: 지보재의 Soil Nail
  • /10: 지보재의 Tie Rod
  • /11: 지보재의 User
  • /12: 벽체 및 슬래브의 벽체
  • /13: 벽체 및 슬래브의 슬래브
  • /14: 지보재의 Raker
  • /15: 지보재의 Strut Pipe
• nSubShape : 상세 형상
  • 지보재의 Strut일 때,
    • /0: Strut-H
    • /1: Strut-SPS
    • /2: Strut-Slab
  • 흙막이벽의 Sheet Pile일 때,
    • /0: 일반
    • /1: Member Section
    • /2: Alternative Box Type(1매 건너 조합형)
    • /3: Alternative Double Box Type(2매 건너 조합형)
    • /4: H-pile 조합형(1매 건너 조합형)
    • /5: H-pile 조합형(3매 건너 조합형)
    • /10: 광폭 Z-Type(XZ)
    • /11 광폭 U-Type(XU)
    • /12: double 광폭(DXU)
• strDBName : DB 이름
• strSectName : 단면 이름
• nOption : 특성 입력방법
  • /0: 직접 입력
  • /1: DB에서 입력
• dSize : 단면의 치수 정보
• ex: H형강일 경우,
  • /0: H
  • /1: B
  • /2: tw
  • /3: tf - /나머지는 0을 입력
• nType : 재질 유형
  • /1: Concrete
  • /2: Steel
  • /3: Strand
  • /4: Rebar
  • /5: Sheet pile
  • /100: 사용자 정의
• strMatlName : 재질 이름
• strStandard : 재질 기준
• dE : 탄성계수
• dNu : 포아송비
• dUnitW : 단위중량
• dAlpha : 열팽창계수

Material¶

• strMatlName2 : Concrete 재질 이름(CIP)
• strStandard2 : Concrete 재질 기준(CIP)
• dESEC, dDSDC : 탄성계수비(CIP), 단위중량비(CIP)
• dPs, dPc : 포아송비(steel)(CIP), 포아송비(concrete)(CIP)
• dStiffFact : Factor(CIP)
• nType2 : 재질 유형
  • /1: Concrete
  • /2: Steel
  • /3: Strand
  • /4: Rebar
  • /5: Sheet pile
  • /100: 사용자 정의

Stiffness¶

• dArea : 단면적
• dIy, dIz : 단면 2차 모멘트
• dZy, dZz : 단면계수
• dRy, dRz : 단면 회전반경
• nPos : 설치 위치
  • /0: 흙막이벽 우측
  • /1: 흙막이벽 좌측
  • /2: 흙막이벽 양측
  • /3: 중간말뚝
• dLevel : 설치 깊이(우)(Strut)

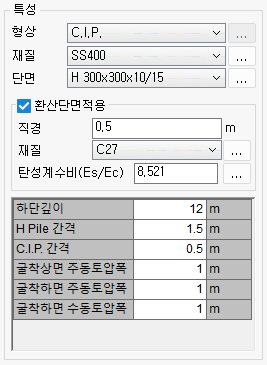

• dSpace, bConvCIP : 수평간격, H-Pile 간격(CIP, SCW), 환산단면 적용여부(CIP, SCW)
• dCIPSpace, dCIPDia : CIP간격(CIP, SCW), CIP 환산직경(CIP, SCW)
• dPilePos : 중간말뚝 설치위치

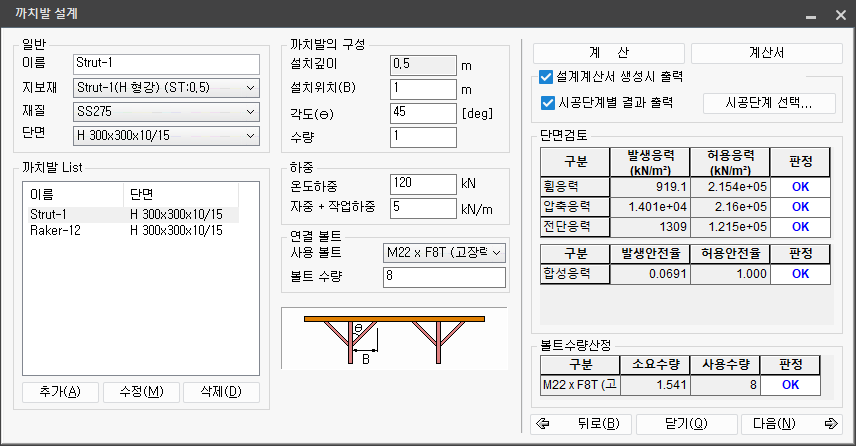

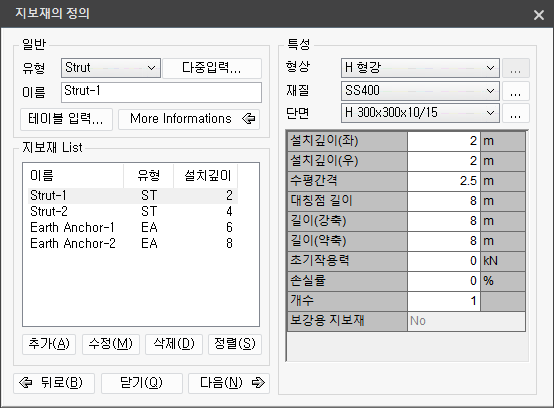

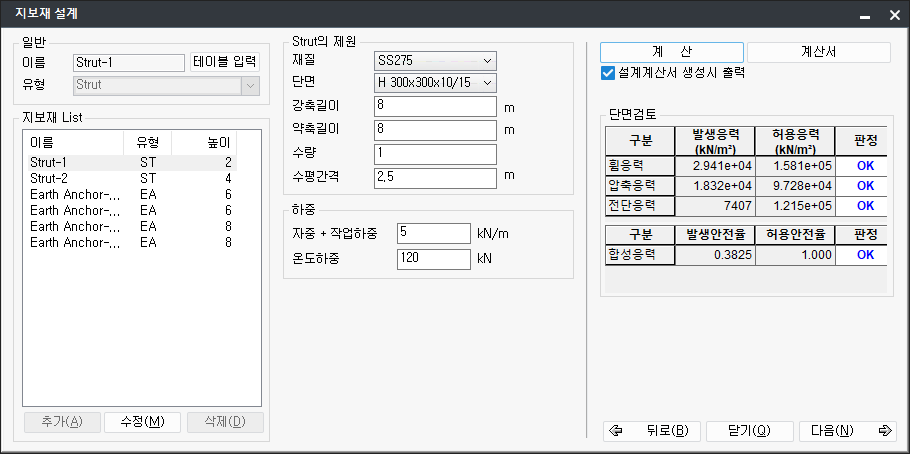

Buttress¶

• dAngle : 설치각도
• dFreeL : 자유장(강축길이)
• dFixL : 정착장(약축길이)
• dInitF : 초기작용력
• dLoss : 손실률
• dAddF : 부가하중
• nNum : 개수
• dD : 천공장

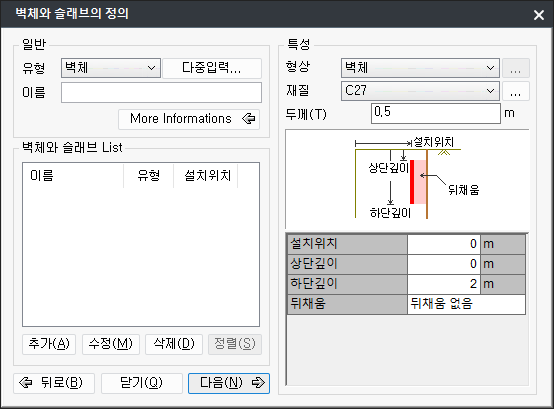

Wall & Slab¶

• dTopLevel : 벽체의 상단 표고
• dStartPos : 슬래브 시작 위치, 벽체의 설치 위치
• dEndPos : 슬래브 끝 위치
• nBackFill : 뒤채움 유형
  • /0: 뒤채움 없음
  • /1: 오른쪽 뒤채움
  • /2: 왼쪽 뒤채움
• bPartStrut : 부분설치 여부
• iPartStrutCount : 중간말뚝 구간선택 수
• aPartStrut : Strut의 부분설치되는 구간 정보
• dKLength : 변위가 0이 되는 지점까지 거리
• dLeftLevel : 설치깊이(좌)(Strut)

LOAD : Define Surface Load (하중의 정의)¶

• iupld : Data의 고유 ID
• nType : 유형
  • /0: 과재하중
  • /1: 집중하중
  • /2: 선하중
  • /3: 분포하중
  • /4: 철도하중
• strName : 이름
• nPos : 작용위치
  • /0: 배면(좌측), 1: 배면(우측)
  • /2: 배면(좌측, 우측)
• nLoadedType : 작용형식
  • /0: 상시하중
  • /1: 임의하중
• dW : w(과재하중의 크기)
• dX : x(분포하중의 시작 위치)
• nOpt : 하중분포
  • /0: 2:1분포법
  • /1: 45분포법
  • /2: 사용자 정의
• dPosH : 하중 작용 깊이
• dPosB : 하중 작용 위치
• dB : 하중 작용 폭
• dAlpha : 분포각
• iLoadCount : 개수(집중하중, 선하중, 분포하중)
• aLoad[0].x : 첫번째 x 입력값(분포하중은 d)
• aLoad[0].p, aLoad[0].l : 첫번째 p 입력값(집중하중, 선하중)
• aLoad[0].w1, aLoad[iLoadCount-1].w2 : 첫번째 w1, 마지막 w2 입력값(분포하중)
• dTrainW[0], dTrainW[1], dTrainW[2] : w1, w2, w3 입력값(철도하중)
• nLoadedBackPos : 하중위치
  • /0: G.L
  • /1: 배면상단

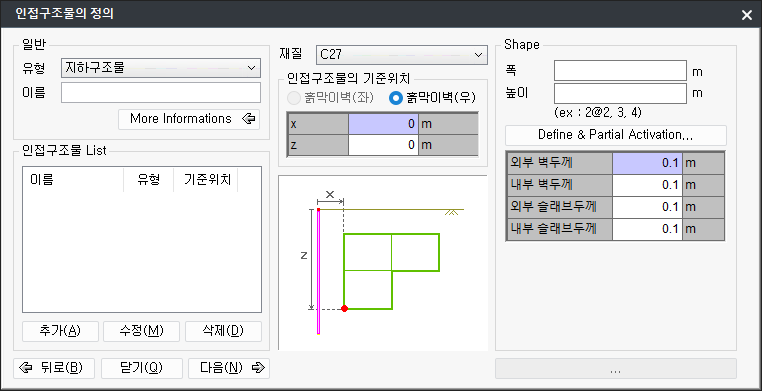

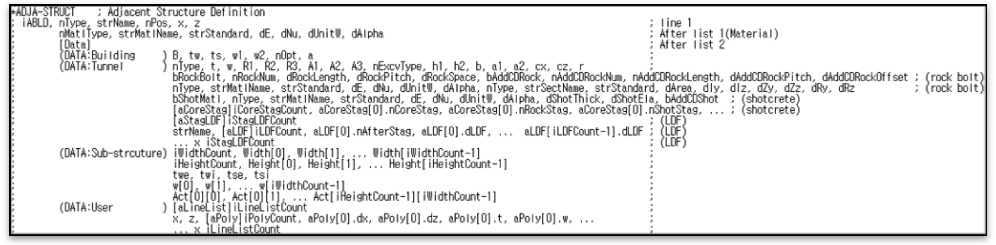

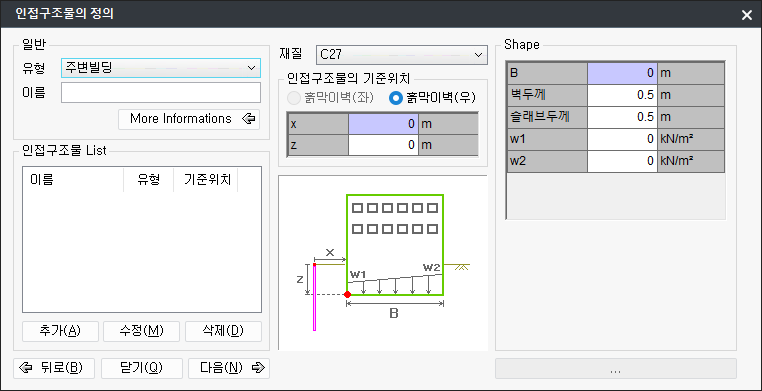

ADJA-STRUCT : Adjacent Structure Definition (인접구조물의 정의)¶

• iABLD : Data의 고유 ID
• nType : 유형
  • /0: 주변빌딩
  • /1: 터널 및 관로
  • /2: 지하구조물
  • /3: 사용자 정의
• strName : 이름
• nPos : 인접구조물의 기준위치
  • /0: 흙막이벽(우)
  • /1: 흙막이벽(좌)
• x, z : x, z 입력값

Material(재질)¶

• nType : 재질 종류
  • /1: Concrete
  • /2: Steel
  • /3: Strand
  • /4: Rebar
  • /100: 사용자 정의
• strMatlName : 재질 이름
• strStandard : 재질 기준
• dE : 탄성계수
• dNu : 포아송
• dUnitW : 단위중량
• dAlpha : 열팽창계수

Building(주변빌딩)¶

• B : B(건물 폭)
• tw : 벽두께
• ts : 슬래브두께
• w1 : w1(분포하중1)
• w2 : w2(분포하중2)
• nOpt : 하중분포
  • /0: 2:1분포법
  • /1: 45분포법
  • /2: 사용자 정의
• a : 분포각

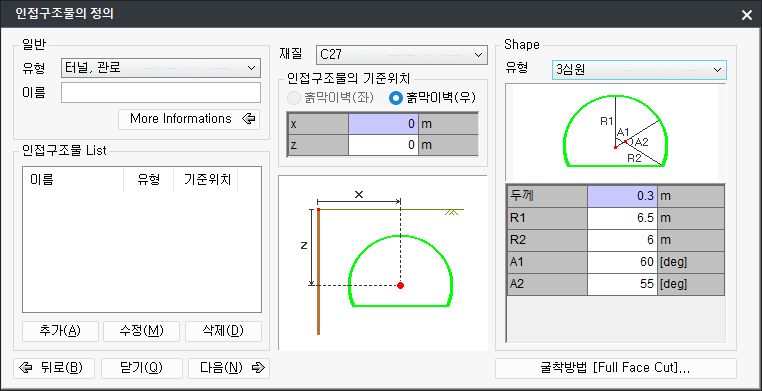

Tunnel(터널, 관로)¶

• nType : 유형
  • /0: 관로
  • /1: 3심원
  • /2: 5심원
• t : 두께
• R1, R2, R3 : R1, R2, R3
• A1, A2, A3 : A1, A2, A3

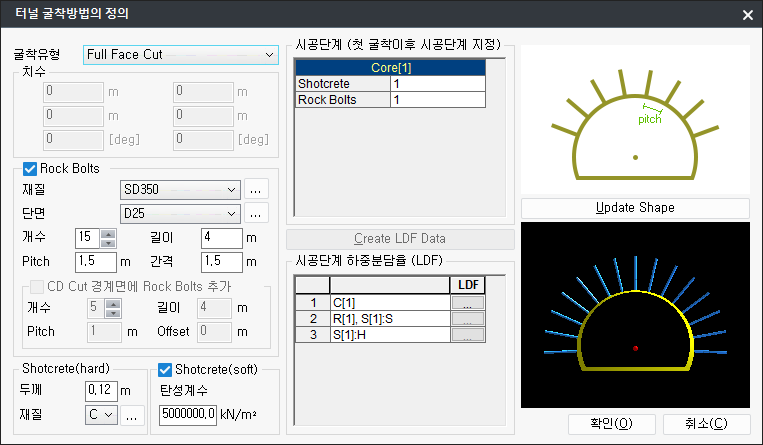

• nExcvType : 굴착유형
  • /0: Full Face Cut
  • /1: Bench Cut 1
  • /2: Bench Cut 2
  • /3: Ring Cut 1
  • /4: Ring Cut 2
  • /5: CD Cut
• h1, h2, b : h1, h2, b(Bench Cut, Ring Cut의 폭)
• a1, a2 : a1, a2(Bench Cut, Ring Cut의 각도1, 각도2)
• cx, cz, r : cx, cz(CD Cut의 중심 좌표), r(CD Cut의 반경)

Tunnel-rock bolt(Rock Bolts)¶

• bRockBolt : Rock Bolts 고려여부
• nRockNum : Rock Bolts 개수
• dRockLength : Rock Bolts 길이
• dRockPitch : Rock Bolts Pitch
• dRockSpace : Rock Bolts 간격
• bAddCDRock : CD Cut 경계면에 Rock Bolts 추가여부
• nAddCDRockNum : 추가 Rock Bolts 개수
• nAddCDRockLength : 추가 Rock Bolts 길이
• dAddCDRockPitch : 추가 Rock Bolts Pitch
• dAddCDRockOffset : 추가 Rock Bolts Offset
• nType : 재질 종류
  • /1: Concrete
  • /2: Steel
  • /3: Strand
  • /4: Rebar
  • /100: 사용자 정의
• strMatlName : Rock Bolts 재질 이름
• strStandard : Rock Bolts 재질 기준
• dE, dNu : 탄성계수, 포아송비
• dUnitW, dAlpha : 단위중량, 열팽창계수
• nType : 단면 종류
  • /0: DB
  • /1: 사용자 정의
• strSectName, strStandard : Rock Bolts 단면 이름, 단면 기준
• dArea : Area(단면적)
• dIy, dIz : 단면 2차 모멘트
• dZy, dZz : 단면계수
• dRy, dRz : 단면 회전반경

Tunnel-shotcrete(Shotcrete)¶

• bShotMatl : Shotcrete 추가여부
• nType : 단면 종류
  • /1: Concrete
  • /2: Steel
  • /3: Strand
  • /4: Rebar
  • /100: 사용자 정의
• strMatlName : 재질 이름
• strStandard : 재질 기준
• dE, dNu : 탄성계수, 포아송비
• dUnitW, dAlpha : 단위중량, 열팽창계수
• dShotThick : Shotcrete 두께
• dShotEla : Shotcrete의 탄성계수
• bAddCDShot : CD Cut일때 Shotcrete의 추가여부
• iCoreStagCount : 시공단계 Core 개수
• aCoreStag[0].nCoreStag : Core[1]에서의 Core 개수
• aCoreStag[0].nRockStag : Core[1]에서의 Rock Bolts 개수
• aCoreStag[0].nShotStag : Core[1]에서의 Shotcrete 개수

Tunnel-LDF(시공단계, 시공단계 하중분담율)¶

• iStagLDFCount : 시공단계 하중분담율(LDF) 개수
• strName : 기준 이름
• iLDFCount : 시공단계 개수
• aLDF[0].nAfterStag : 첫번째 Core 1번 굴착 이후 시공단계 입력값
• aLDF[0].dLDF : 첫번째 하중분담율(LDF) 입력값
• aLDF[iLDFCount-1].dLDF : 마지막 하중분담율(LDF) 입력값

Sub-structure(지하구조물)¶

• iWidthCount : 폭 입력 개수
• Width[0] : 첫번째 폭 입력값
• Width[iWidthCount-1] : 마지막 폭 입력값
• iHeightCount : 높이 입력 개수
• Height[0] : 첫번째 높이 입력값
• Height[iHeightCount-1] : 마지막 높이 입력값
• twe, twi : 외부 벽두께, 내부 벽두께
• tse, tsi : 외부 슬래브두께, 내부 슬래브두께
• w[0], w[1] : 첫번째 하중 값, 두번째 하중 값
• w[iWidthCount-1] : 마지막 하중 값
• iActHeightCount : Partial Activation의 최대 행 개수
• iActWidthCount : Partial Activation의 최대 열 개수
• Act[0][0] : 첫번째 행, 열의 Partial Activation Check 여부
• Act[iHeightCount-1][iWidthCount-1] : 마지막 행, 열의 Partial Activation Check 여부

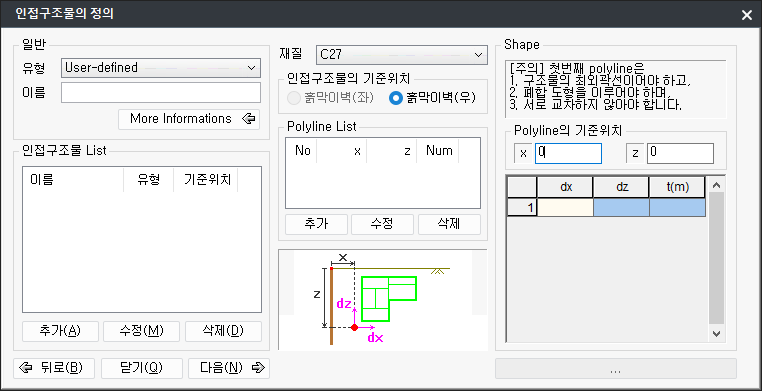

user(사용자 정의)¶

• iLineListCount : Polyline List 입력 개수
• x : x(Polyline의 기준위치)
• z : z(Polyline의 기준위치)
• iPolyCount : Polyline 입력 개수
• aPoly[0].dx : 첫번째 dx 입력값
• aPoly[0].dz : 첫번째 dz 입력값
• aPoly[0].t : 첫번째 t 입력값
• x iLineListCount : Polyline List 입력 개수만큼 반복

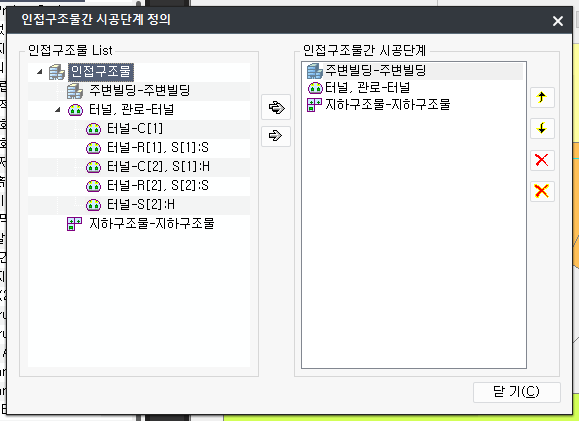

ADJA-STAGE : Adjacent Structure Stage (인접구조물간 시공단계 정의)¶

• iASTG : Data의 고유 ID
• strName : 인접구조물 이름

INIT-STAGE : Initial Stage (초기변수 정의)¶

• nAnalType : 단계별 해석방법
  • /0: 탄소성법
  • /1: 관용법
• nCehpType : 토압종류
  • /0: Rankine 토압
  • /1: Coulomb 토압
  • /2: 경험토압
• dDelta : 벽마찰각
• bWprs : 수압고려여부
  • /0: YES
  • /1: NO
• dUnitW : 지하수 단위중량
• dInitWL : 초기 수위
• dDiffWL : 수위차
• nSoil : 토질정수
  • /0: 평균치
  • /1: 토층별
• nKa : 토압계수
  • /0: 고려
  • /1: 비고려
• dA1, dA2, dA3 : 각 시공단계의 굴착깊이에 곱해지는 Factor
• dW : 토압의 크기

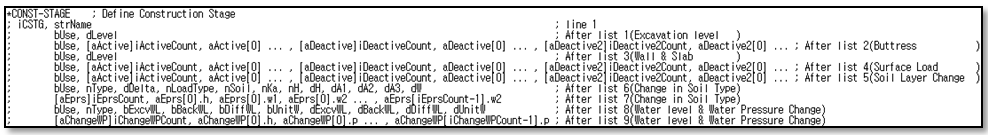

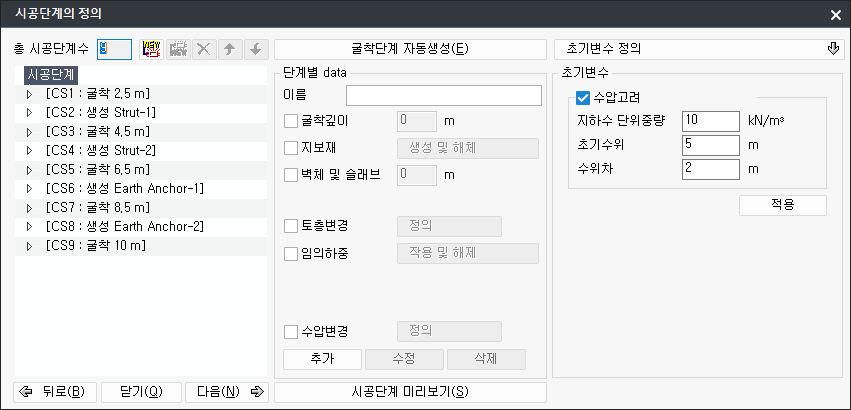

CONST-STAGE : Define Construction Stage (시공단계의 정의)¶

• iCSTG : Data의 고유 ID
• strName : 이름

Excavation level(굴착깊이), Wall & Slab(벽체 및 슬래브)¶

• bUse : 굴착깊이(벽체 및 슬래브) 선택여부
• dLevel : 굴착깊이(벽체 및 슬래브) 입력값

Buttress(지보재), Surface Load(임의하중), Soil Layer Change(토층변경)¶

• bUse : 지보재(임의하중, 토층변경) 선택여부
• iActiveCount : 지보재 생성 개수(임의하중 작용 개수, 지반의 개수)
• aActive[0] : 생성할 지보재(임의하중,토층변경)의 iSECT 번호 List
• iDeactiveCount : 지보재 해체 개수(임의하중 해제 개수, 지반의 개수)
• aDeactive[0] : 해체할 지보재(임의하중,토층변경)의 iSECT 번호 List
• iDeactive2Count : 지반의 개수
• aDeactive2[0] : 변경될 배면측 지반의 iGMAT 번호 List

Change in Soil Type(토압 종류 변경)¶

• bUse : 토압종류 선택여부
• nType : 토압 종류
  • /0: Rankine 토압
  • /1: Coulomb 토압
  • /2: 경험토압
• dDelta : 벽마찰각
• nLoadType : 토압유형
  • /0: Peck 토압
  • /1: 임의토압
• nSoil : 토질정수
  • /0: 평균치
  • /1: 토층별
• nKa : 토압계수
  • /0: 고려
  • /1: 비고려
• nH : 토압높이
  • /0: 굴착깊이 사용
  • /1: 직접지정
• dH : 토압높이
• dA1, dA2, dA3 : 각 시공단계의 굴착깊이에 곱해지는 Factor
• dW : 토압의 크기
• iEprsCount : 임의토압 입력 개수
• aEprs[0].h : 첫번째 h 입력값
• aEprs[0].w1 : 첫번째 w1 입력값
• aEprs[0].w2 : 첫번째 w2 입력값
• aEprs[iEprsCount-1].w2 : 마지막 w2 입력값

Water level & Water Pressure Change(수위 및 수압변경)¶

• bUse : 수압변경 선택여부
• nType : 변경 유형
  • /0: 수위변경
  • /1: 수압변경
• bExcvWL : 굴착측 수위 변경여부
• bBackWL : 배면측 수위 변경여부
• bDiffWL : 수위차 변경여부
• bUnitW : 지하수 단위중량 변경여부
• dExcvWL : 굴착측 수위
• dBackWL : 배면측 수위
• dDiffWL : 수위차
• dUnitW : 지하수 단위중량
• iChangeWPCount : 수압변경 입력 개수
• aChangeWP[0].h : 첫번째 h 입력값
• aChangeWP[0].p : 첫번째 p 입력값
• aChangeWP[iChangeWPCount-1].p : 마지막 p 입력값

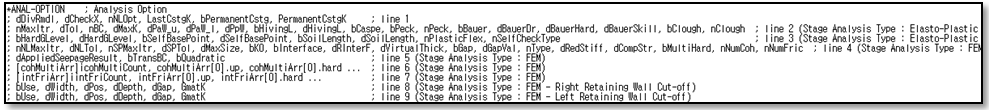

ANAL-OPTION : Analysis Option (해석옵션)¶

• dDivRmdl : 흙막이 벽체 분할간격
• dCheckX : 지반침하량 검토 간격
• nNLOpt : 비선형 반복해석 방법
  • /0: 초기강성법
  • /1: Newton-Raphson
• LastCstgK : 최종 굴착 시공단계(근입장 검토 시공단계)
• bPermanentCstg : 영구조건 검토여부
• PermanentCstgK : 영구조건 검토시공단계

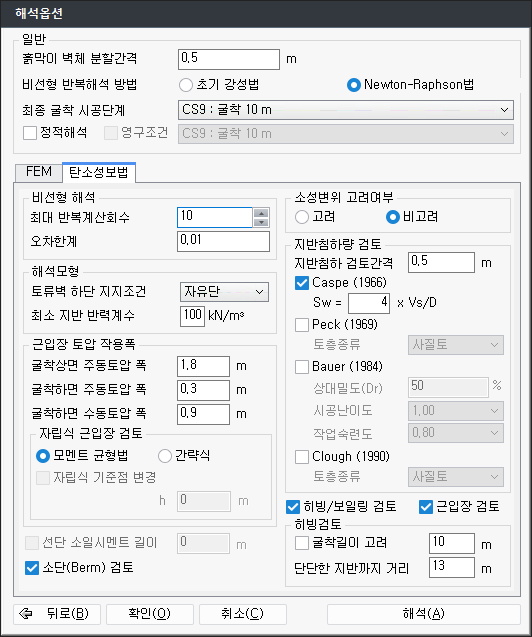

Stage Analysis Type : Elasto-Plastic Method(탄소성보법)¶

• nMaxItr : 최대 반복계산 횟수
• dTol : 오차한계
• nBC : 흙막이벽 하단 지지조건
  • /0: 자유단
  • /1: 고정단
  • /2: 힌지
• dMaxK : 최소 지반 반력계수
• dPaW_u : 굴착상면 주동토압 폭
• dPaW_l : 굴착하면 주동토압 폭
• dPpW : 굴착하면 수동토압 폭
• bHivingL : 히빙검토시 굴착길이 고려여부
• dHivingL : 히빙검토시 굴착길이
• bCaspe : 지반침하량 검토방법(Caspe) 고려여부
• bPeck : 지반침하량 검토방법(Peck) 고려여부
• nPeck : Peck의 토층종류
  • /0: 사질토
  • /1: 점성토
• bBauer : 지반침하량 검토방법(Bauer) 고려여부
• dBauerDr : Bauer의 상대밀도
• dBauerHard : Bauer의 시공난이도
  • /0: 1.00
  • /1: 1.02
  • /2: 1.05
• dBauerSkill : Bauer의 작업숙련도
  • /0: 0.8
  • /1: 0.9
  • /2: 1.00
• bClough : 지반침하량 검토방법(Clough) 고려여부
• nClough : Clough의 토층종류
  • /0: 사질토
  • /1: 견고한 점토
  • /2: 연약한 점토
• bHardGLevel : 단단한 지반까지 거리 고려여부
• dHardGLevel : 단단한 지반까지 거리
• bSelfBasePoint : 자립식 기준점 변경 고려여부
• dSelfBasePoint : 자립식 기준점 변경
• bSoilLength : 선단 소일시멘트 길이 고려여부
• dSoilLength : 선단 소일시멘트 길이
• nPlasticFlex : 소성변위 고려여부
• nSelfCheckType : 자립식 근입장 검토 방법
  • /0: 모멘트 균형법
  • /1: 간략식

Stage Analysis Type : FEM¶

• nNLMaxItr : 비선형 해석 최대 반복계산회수
• dNLTol : 비선형 해석 오차한계
• nSPMaxItr : 투수해석 최대 반복계산회수
• dSPTol : 투수해석 오차한계
• dMaxSize : 지반 최대 Mesh 크기
• bKO : KO condition 고려여부
• bInterface : interface 요소 고려여부
• dRInterF : 계면강도계수
• dVirtualThick : 가상요소두께
• bGap : Gap Value 고려여부
• dGapVal : Gap Value
• nType : Mode-II Model 형식
  • /0: 취성거동
  • /1: 일정 전단 강성 감소 거동
  • /2: 사용되지 않음
• dRedStiff : 강성감소
• bMultiHard : 다중선형 경화 고려여부
• nNumCoh : 점착력 경화 정의 개수
• nNumFric : 내부마찰각 경화 정의 개수
• dAppliedSeepageResult : 적용수압
  • /0: 이전단계 투수결과 사용
  • /1: 정수위 사용
• bTransBC : 바닥면 수평변위제어 고려여부
• bQuadratic : 지반 고차요소 적용 고려여부
• icohMultiCount : 점착력 경화 정의 입력 개수
• cohMultiArr[0].up : 첫번째 up 입력값
• cohMultiArr[0].hard : 첫번째 점착력 입력값
• iintFriCount : 내부마찰각 경화 정의 입력 개수
• intFriArr[0].up : 첫번째 up 입력값
• intFriArr[0].hard : 첫번째 내부마찰각 입력값

Stage Analysis Type : FEM - Right Retaining Wall Cut-off, FEM - Left Retaining Wall Cut-off¶

• Right Retaining Wall Cut-off, FEM
• Left Retaining Wall Cut-off
• bUse : 고려여부
  • /Yes: 고려
  • /NO: 고려 안함
• dWidth : 차수벽 적용폭
• dPos : 차수벽 시작깊이
• dDepth : 차수벽 깊이
• dGap : 흙막이벽에서 떨어진 차수벽 거리
• GmatK : 재료특성

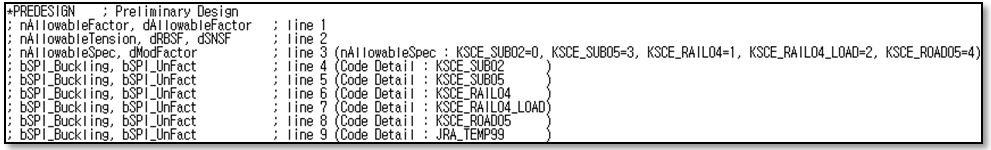

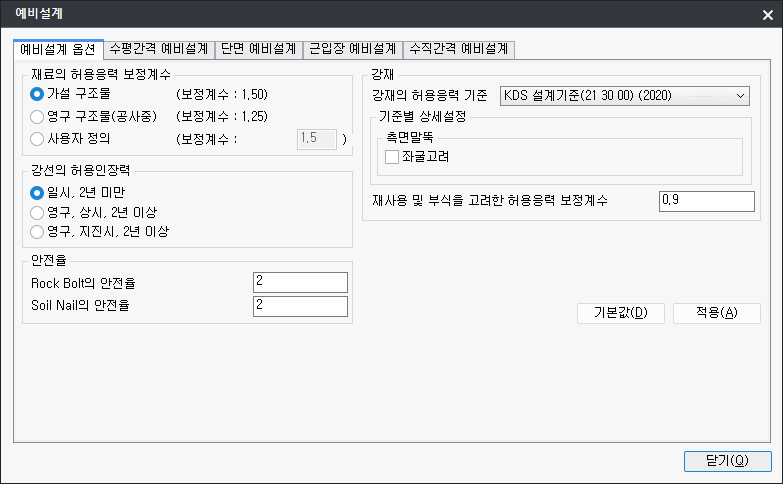

PREDESIGN : Preliminary Design (예비설계)¶

• nAllowableFactor : 가시설 구조물 허용응력 보정계수의 종류
  • /0: 신강재 사용(보정계수:1.50)
  • /1: 구강재 사용(보정계수:1.25)
  • /2: 사용자 정의
• dAllowableFactor : 가시설 구조물 허용응력 보정계수
• nAllowableTension : 강선의 허용인장력
  • /0: 일시, 2년 미만
  • /1: 영구, 상시, 2년 이상
  • /2: 영구, 지진시, 2년 이상
• dRBSF : Rock Bolt의 안전율
• dSNSF : Soil Nail의 안전율
• nAllowableSpec : 강재의 허용응력 기준
  • /0: 지하철 설계기준(2002)
  • /1: 철도교 설계기준(일반)
  • /2: 철도교 설계기준(철도하중 직접지지)
  • /3: 지하철 설계기준(2005)
  • /4: 도로교 설계기준(2005)
• dModFactor : 재사용 및 부식을 고려한 허용응력 보정계수
• bSPI_Buckling : 좌굴 고려여부
• bSPI_UnFact : 보정계수 미고려여부

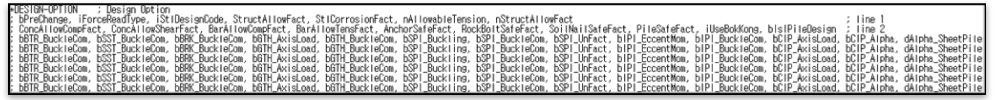

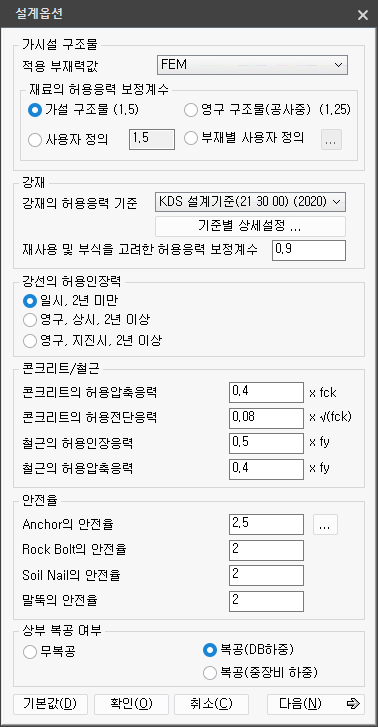

DESIGN-OPTION : Design Option (설계옵션)¶

• bPreChange : 전처리에서 변화가 있었는지의 여부 - /YES: 있음 - /NO: 없음
• iForceReadType : 적용 부재력값
  • /0: 탄소성법
  • /1: FEM
  • /2: 불리한값
• iStlDesignCode : 강재의 허용응력 기준
  • /0: 지하철 설계기준(2002)
  • /1: 철도교 설계기준(일반)
  • /2: 철도교 설계기준(철도하중 직접지지)
  • /3: 지하철 설계기준(2005)
  • /4: 도로교 설계기준(2005)
• StructAllowFact : 가시설 구조물 허용응력 보정계수
• StlCorrosionFact : 재사용 및 부식을 고려한 허용응력 보정계수
• nAllowableTension : 강선의 허용인장력
  • /0: 일시, 2년미만
  • /1: 영구, 상시, 2년이상
  • /2: 영구, 지진시, 2년이상
• nStructAllowFact : 허용응력 보정계수 선택항목
  • /0: 신강재
  • /1: 구강재
  • /2: 사용자 정의
• ConcAllowCompFact : 콘크리트의 허용압축응력
• ConcAllowShearFact : 콘크리트의 허용전단응력
• BarAllowCompFact : 철근의 허용압축응력
• BarAllowTensFact : 철근의 허용인장응력
• AnchorSafeFact : Anchor의 안전율
• RockBoltSafeFact : Rock Bolt의 안전율
• SoilNailSafeFact : Soil Nail의 안전율
• PileSafeFact : 말뚝의 안전율
• iUseBokKong : 상부 복공 여부
  • /0: 무복공,
  • /1: 복공
• bIsIPileDesign : 무복공시 중간말뚝설계 여부 - /YES: 설계 - /NO: 설계 안함
• bBTR_BuckleCom : 지보재의 합성응력 산출시 좌굴고려여부
• bSST_BuckleCom : 사보강 Strut의 합성응력 산출시 좌굴고려여부
• bBRK_BuckleCom : 까치발의 합성응력 산출시 좌굴고려여부
• bGTH_AxisLoad : 띠장의 축력고려여부
• bGTH_BuckleCom : 띠장의 합성응력 산출시 좌굴고려여부
• bSPI_Buckling : 측면말뚝의 좌굴고려여부
• bSPI_BuckleCom : 측면말뚝의 합성응력 산출시 좌굴고려여부
• bSPI_UnFact : 측면말뚝의 보정계수 고려여부
• bIPI_EccentMom : 중간말뚝의 편심휨 고려여부
• bIPI_BuckleCom : 중간말뚝의 합성응력 산출시 좌굴고려 여부
• bCIP_AxisLoad : Sheet Pile의 축력고려 여부
• bCIP_Alpha : Sheet Pile의 단면유효율(α) 적용 여부
• dAlpha_SheetPile : Sheet Pile의 단면 유효율(α)

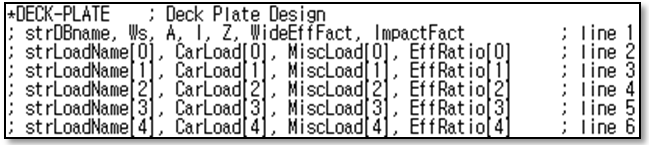

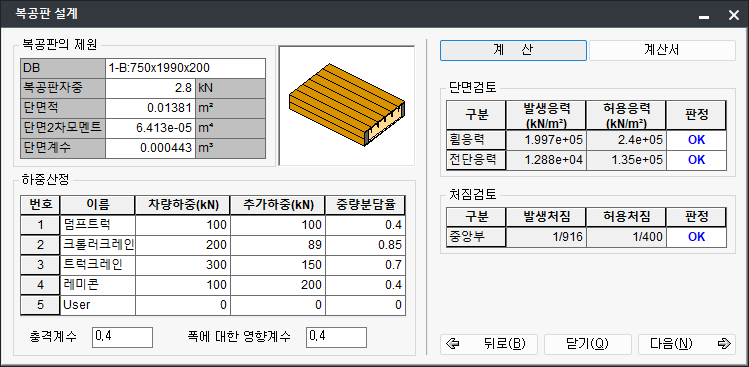

DECK-PLATE : Deck Plate Design (복공판 설계)¶

• StrDBname : DB 이름
• Ws : 복공판자중
• A : 단면적
• I : 단면2차모멘트
• Z : 단면계수
• WideEffFact : 폭에 대한 영향계수
• ImpactFact : 충격계수
• strLoadName[0] : 1번의 이름(ex: 덤프트럭)
• CarLoad[0] : 1번의 차량하중
• MiscLoad[0] : 1번의 추가하중
• EffRatio[0] : 1번의 중량분담율

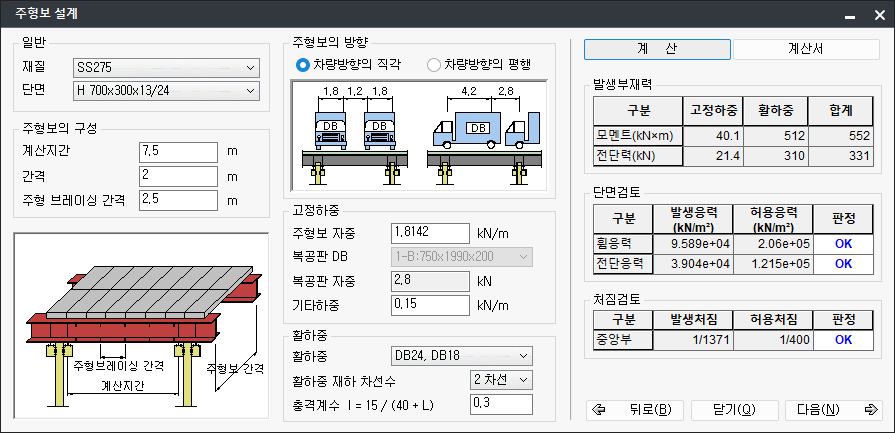

MAIN-GIRDER : Main Girder Design (주형보 설계)¶

• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• Span : 계산지간
• Spaci : 간격
• UnBraceLen : 주형 브레이싱 간격
• iCarRunDir
  • /0: 차량방향의 직각
  • /1: 차량방향의 평행
• strBokKongDB : 복공판 DB 이름
• SelfWeight : 주형보 자중
• BokKongWeight : 복공판 자중
• MiscLoad : 기타하중
• iLiveLoadCase : 활하중
  • /0: DB24,DB18,DB13.5
  • /1: DB24, DB18
  • /2: DB18, DB13.5
  • /3: DB24 Only
  • /4: DB18 Only
  • /5: DB13.5 Only
• iLaneNum : 활하중 재하 차선수
  • /0: 1차선,
  • /1: 1.5차선
  • /2: 2차선
  • /3: 2.5차선
  • /4: 3차선
  • /5: 3.5차선
  • /6: 4차선
  • /7: 5차선
  • /8: 6차선
• ImpactFact : 충격계수

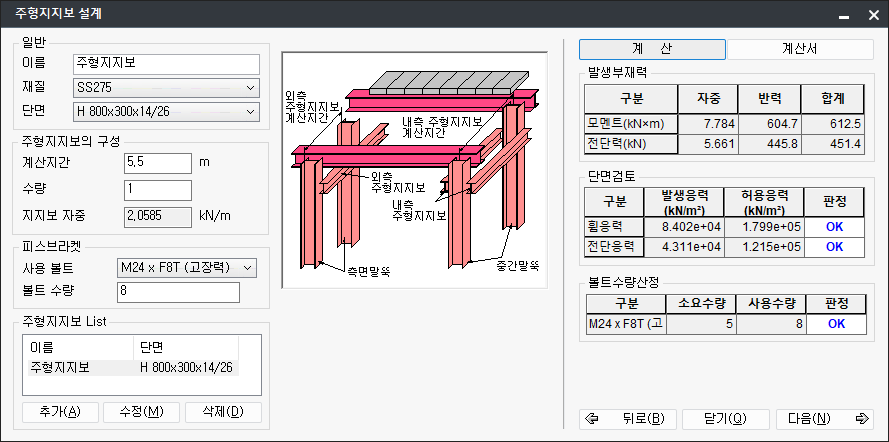

SUPP-BEAM : Support Beam Design (주형지지보 설계)¶

• iDSUB : Data의 고유 ID
• strName : 이름
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• Span : 계산지간
• SelfWeight : 지지보 자중
• MgrSpaci : 주형보 간격
• P1 : 하중 P1
• P2 : 하중 P2
• P3 : 하중 P3
• iBolt : 사용 볼트
  • /0: M20 x F8T
  • /1: M22 x F8T
  • /2: M24 x F8T
  • /3: M20 x F10T
  • /4: M22 x F10T
  • /5: M24 x F10T
  • /6: M20 x 4T
  • /7: M22 x 4T
• iBoltNum : 볼트 수량

BUTTRESS : Buttress Design (지보재 설계)¶

• iDBTR : Data의 고유 ID
• iModelSectKey : 설계할 지보재의 iSECT 상의 번호
• strName : 이름
• iType : 유형 - /Section에서 nShape의 적용번호와 동일
• Level : 높이
• bRight : 해당 지보재의 설치위치가 우측인지의 여부
• Space : 수평간격
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• iNum : 수량
• iFricSel : 지반 종류에 따른 주변마찰저항
  • /0: 1000~2500
  • /1: 600~1500
  • /2: 400~1000
  • /3: 100~200
  • /4: 170~250
  • /5: 250~350
  • /6: 350~450
  • /7: 450~700
  • /8: 100~140
  • /9: 180~220
  • /10: 230~270
  • /11: 290~350
  • /12: 300~400
  • /100: 지반특성치로부터 자동 계산
• FricVal : 지반종류에 따른 주변마찰저항 값
• UniformLoad : 분포하중
• dTempF : 온도하중
• FreeLen : 자유장
• FixLen : 정착장
• SafeLen : 안전거리
• iBondStress : 주입재-인장재의 허용부착응력
  • /0: 토사:장기 400
  • /1: 토사:단기 700
  • /2: 암반:장기 700
  • /3: 암반:단기 1000
  • /4: 토사:장기 500
• TendonSlip : PC강선의 활동량
• SoilDensity : Rock Bolt 토층의 중량
• A : 수평간격
• B : 수직간격
• AllowDefl : 허용수평변위(Soil Nail)
• dKh : 수평지반 반력계수(Soil Nail)
• dPhi : 지반 내부마찰각

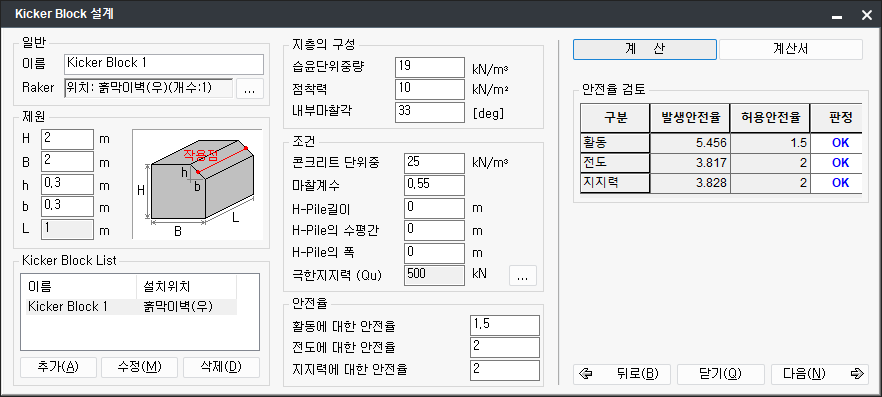

KICKER-BLOCK : Kicker Block Design (Kicker Block 설계)¶

• iDKBL : Data의 고유 ID
• strName : 이름
• nPos : Raker의 설치된 위치
  • /0: 흙막이벽(우)
  • /1: 흙막이벽(좌)
  • /2: 중간말뚝
• PileK : Raker가 설치된 위치가 중간말뚝일 경우 중간말뚝의 iSECT 번호
• iRakerKcount : Kicker Block이 지지하는 Raker의 개수
• aRakerK : 지지하는 Raker의 iSECT 번호 List
• dH : H
• dB : B
• dH1 : h
• dB1 : b
• dL : L
• dGT : 습윤단위중량
• dC : 점착력
• dPhi : 내부마찰각
• dCG : 콘크리트 단위중량
• dFF : 마찰계수
• dHL : H-Pile 길이
• dHS : H-Pile의 수평간격
• dHW : 폭
• DassK : 극한지지력( '극한지지력의 산정' 참고하기)
• dAF, dTF, dQF : 활동에 대한 안전율
• dTF : 전도에 대한 안전율
• dQF : 지지력에 대한 안전율

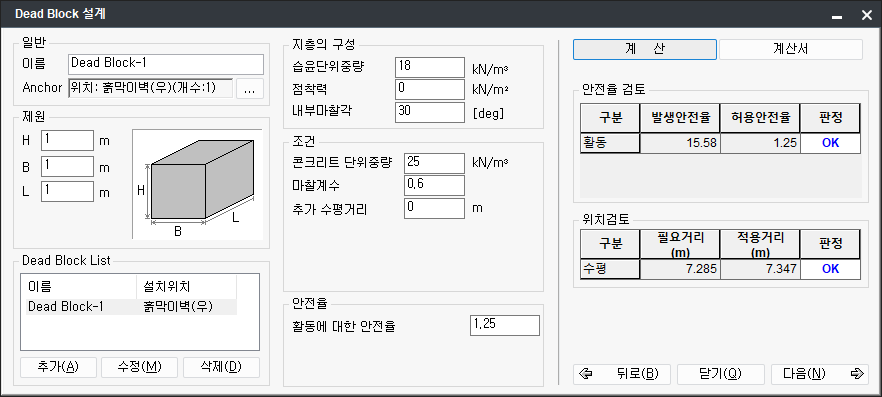

DEAD-BLOCK : Dead Block Design (Dead Block 설계)¶

• iDDBL : Data의 고유 ID
• strName : 이름
• nPos : Anchor의 기준 위치
  • /0: 흙막이벽(우)
  • /1: 흙막이벽(좌)
  • /2: 중간말뚝
• PileK : Anchor가 설치된 위치가 중간말뚝일 경우 중간말뚝의 iSECT 번호
• iAnchorKcount : Dead Block이 지지하는 Anchor의 개수
• aAnchorK : 지지하는 Anchor의 iSECT 번호 List
• dH : H
• dB : B
• dL : L
• dGT : 습윤단위중량
• dC : 점착력
• dPhi : 내부마찰각
• dCG : 콘크리트 단위중량
• dFF : 마찰계수
• dPosH : 추가 수평거리
• dAF : 활동에 대한 안전율

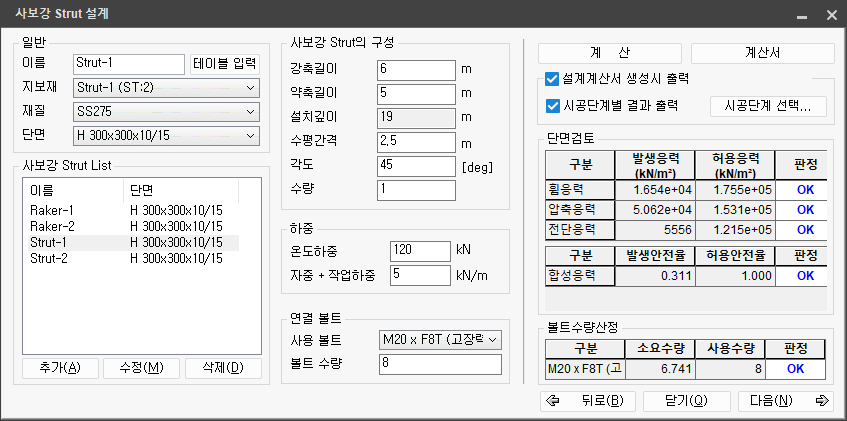

SKEW-STRUT : Skew Strut Design (사보강 Strut 설계)¶

• iDSST : Data의 고유 ID
• iModelSectKey : 사보강 Strut 설계를 수행할 지보재의 iSECT 번호
• strName : 이름
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• bRight : 해당 지보재의 설치위치가 우측인지의 여부
• Span : 강축길이
• BraceLen : 약축길이
• Level : 설치깊이
• Spaci, Angle : 수평간격, 각도
• iNum : 수량
• TempLoad : 온도하중
• UniformLoad : 자중 + 작업하중
• iBolt : 사용볼트
  • /0: M20 x F8T
  • /1: M22 x F8T
  • /2: M24 x F8T
  • /3: M20 x F10T
  • /4: M22 x F10T
  • /5: M24 x F10T
  • /6: M20 x 4T
  • /7: M22 x 4T
• iBoltNum : 볼트 수량

BRACKET : Bracket Design (까치발 설계)¶

• iDBRK : Data의 고유 ID
• iModelSectKey : 까치발 설계를 수행할 지보재의 iSECT 번호
• strName : 이름
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• bRight : 해당 지보재의 설치위치가 우측인지의 여부
• Level : 설치깊이
• PosiB : 설치위치
• Angle : 각도
• iNum : 수량
• TempLoad : 온도하중
• UniformLoad : 자중 + 작업하중
• iBolt : 사용 볼트
  • /0: M20 x F8T
  • /1: M22 x F8T
  • /2: M24 x F8T
  • /3: M20 x F10T
  • /4: M22 x F10T
  • /5: M24 x F10T
  • /6: M20 x 4T
  • /7: M22 x 4T
• iBoltNum : 볼트 수량

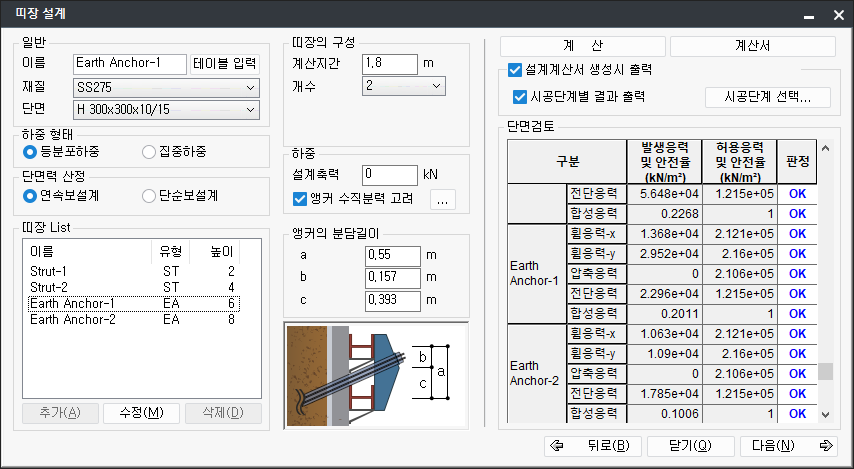

GIRTH : Girth Design (띠장 설계)¶

• iDGTH : Data의 고유 ID
• iModelSectKey : 띠장 설계를 수행할 지보재의 iSECT 번호
• strName : 이름
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• bRight : 해당 지보재의 설치위치가 우측인지의 여부
• Span : 계산지간
• iNum : 개수
• FreeLen : 강축길이
• FixLen : 약축길이
• DgnAxisLoad : 설계축력
• A, B, C : 앵커의 분담길이 a, b, c
• IAnalType : 단면력 산정방식 (0: 연속보설계, 1: 단순보설계)
• NSubType : 해당 지보재의 상세유형
• dLevel : 높이
• iSectType : 단면의 형식
  • /1: H-Pile
  • /2: PS-II
• strPSSectDB : PS-II 띠장 단면 이름
• L1, L2, L3 : L1, L2, L3

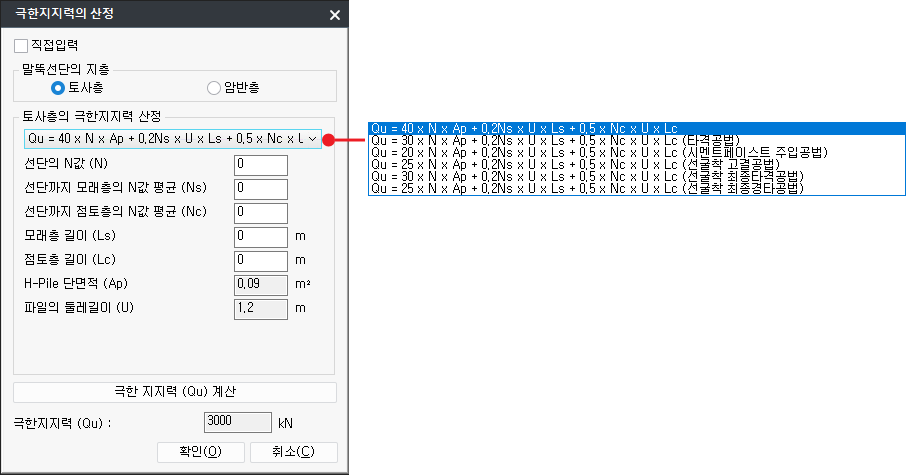

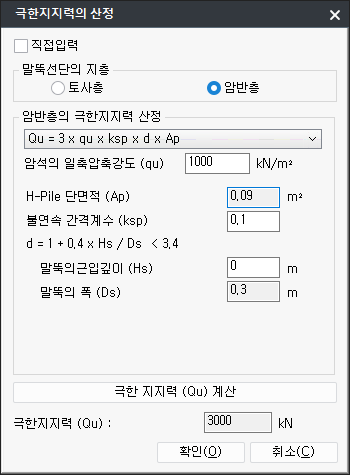

ULTI-BEARING : Ultimate Bearing Stress Computation (극한지지력의 산정)¶

• iDASS : Data의 고유 ID
• bUser : 직접입력여부
• Qu : 극한지지력
• nType : 기초 유형
  • /0: 지반기초
  • /1: 직접기초(Kicker Block))
• iSupportType : 지반 유형
  • /0: 토사층
  • /1: 암반층
• iQuType : 토사층의 극한지지력 산정 방법
• Ap : H-Pile 단면적
• iN : 선단지반 N값
• iNs : 선단까지 모래층의 N값 평균
• iNc : 선단까지 점토층의 N값 평균
• Ls : 모래층 길이
• Lc : 점토층 길이
• U : 파일의 둘레길이

• Qn : 암석의 일축압축강도
• NPhi : 암석의 내부마찰각
• Alpha : 암석의 일축압축강도계수
• Beta : 불연속 간격계수
• As : Pile의 둘레길이 x 암반의 Pile길이
• At : 말뚝선단부 순단면적
• Ai : 말뚝선단부 선단심부면적
• Ksp : 불연속간격계수
• Hs : 말뚝의 근입깊이
• Ds : 말뚝의 폭
• Alpha_Soil : 시공에 의한 선단지지력도계수
• Beta_Soil : 시공에 의한 주면마찰력도계수
• dA, dB : 형상계수
• dCohesion : 점착력
• dWidth : 직접기초 폭
• dNC, dNR, dNQ : Nc, Nr, Nq
• dBL : 직접기초 면적
• dDF : 직접기초 근입깊이
• dG1 : 기초저면 상부지반의 단위중량
• dG2 : 기초저면 하부지반의 단위중량

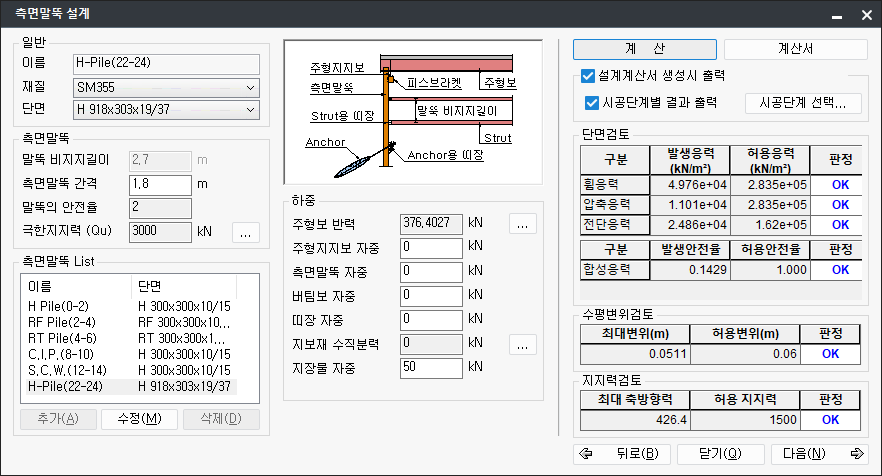

SIDE-PILE : Side Pile Design (측면말뚝 설계)¶

• iDSPI : Data의 고유 ID
• iModelSectKey : 설계를 수행할 측면말뚝의 iSECT번호
• strName : 이름
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• bRight : 측면말뚝의 설치위치가 우측인지의 여부
• Span : 말뚝 비지지길이
• Spaci : 측면말뚝 간격
• DassK : 극한지지력( '극한지지력의 산정' 참고하기)
• LL_Mg : 주형보 반력
• DL_Sb : 주형지지보 자중
• DL_Pi : 측면말뚝 자중
• DL_St : 버팀보 자중
• DL_Gth : 띠장 자중
• DL_Btrs : 지보재 수직분력
• DL_Mi : 지장물 자중

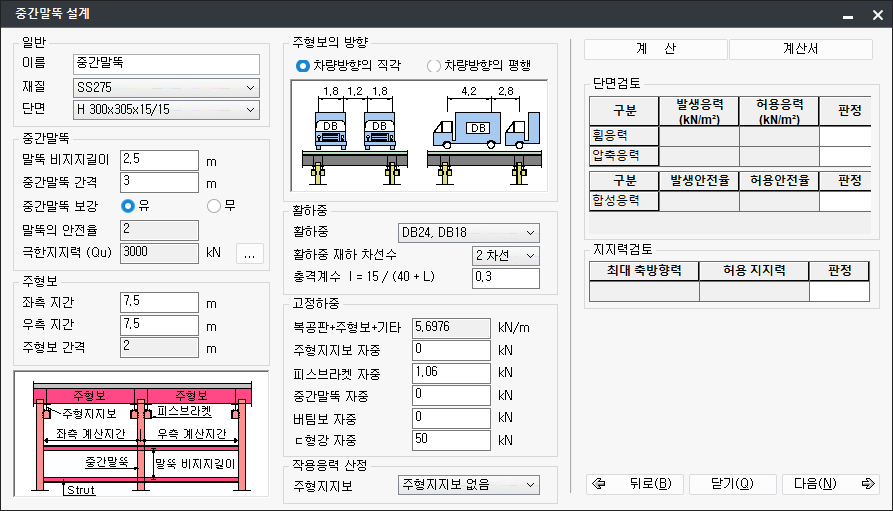

MID-PILE : Middle Pile Design (중간말뚝 설계)¶

• strName : 이름
• strMatlDB : 재질 이름
• strSectDB : 단면 이름
• Span : 말뚝 비지지길이
• Spaci : 중간말뚝 간격
• DassK : 극한지지력( '극한지지력의 산정' 참고하기)
• MG_Lr : 우측 지간
• MG_Ll : 좌측 지간
• MG_Sp : 주형보 간격
• iCarRunDir : 주형보의 방향
  • /0: 차량방향의 직각
  • /1: 차량방향의 평행
• iLiveLoadCase : 활하중
  • /0: DB24,DB18,DB13.5
  • /1: DB24, DB18
  • /2: DB18, DB13.5
  • /3: DB24 Only
  • /4: DB18 Only
  • /5: DB13.5 Only
• iLaneNum : 활하중 재하 차선수
  • /0: 1차선
  • /1: 1.5차선
  • /2: 2차선
  • /3: 2.5차선
  • /4: 3차선
  • /5: 3.5차선
  • /6: 4차선
  • /7: 5차선
  • /8: 6차선
• ImpactFact : 충격계수
• DL_Mg : 복공판+주형보+기타 자중
• DL_Sb : 주형지지보 자중
• DL_Pi : 중간말뚝 자중
• DL_St : 버팀보 자중
• DL_Ba : 피스브라켓 자중
• DL_Mi : ㄷ형강 자중

RETAINING-WALL : Retaining Wall Design (흙막이벽체 설계)¶

• iDRTW : Data의 고유 ID
• iModelSectKey : 설계를 수행할 흙막이벽체의 iSECT 번호
• strName : 이름
• bRight : 해당 흙막이 벽체의 설치위치가 우측인지의 여부
• iType : 형식
  • /0: 토류판
  • /1: SCW
  • /2: 토류벽 콘크리트
• Li : 구간 시작 입력값
• Li : 구간 끝 입력값

Wood Panel (토류판)¶

• H, T : 높이, 두께
• HSpaci, HWide : H-Pile의 수평간격, 폭
• Span : 설계지간
• nWood : 목재의 허용응력
  • /0: 침엽수(소나무, 해송, 낙엽송, 노송나무, 솔송나무, 미송)
  • /1: 침엽수(삼나무, 가문비나무, 미삼나무, 전나무)
  • /2: 활엽수(참나무)
  • /3: 활엽수(밤나무, 느티나무, 졸참나무, 너도밤나무)
• BStr : 허용휨응력
• VStr : 허용전단응력

S.C.W¶

• bConvSCW : 해당 흙막이 벽체의 SECTION 정보 중 bConvCIP(환산단면적용여부)와 동일한 값
• Dia. SP, SF : 직경, 간격, 안전율
• dSCWSpace : S.C.W 간격
• strHsect : 보강재

Diaphragm Wall Concrete (토류벽 콘크리트)¶

• Hc : 두께
• Bc : 폭
• SpanC : 설계지간
• strFck : 콘크리트 DB(fck)
• strFy : 철근 DB(fy) 이름
• ReducF : 저감계수
• N : 탄성계수비
• strM1Bar : 주철근 치수
• strM1Spaci : 주철근 간격
• strM2Bar : 배력철근 치수
• strM2Spaci : 배력철근 간격
• strSBar : 전단철근 치수
• strSSpaci : 전단철근 간격
• Dc : 피복두께

DIAPHRAGM-WALL : Diaphragm Wall Design (D-Wall 설계)¶

• iDDWL : Data의 고유 ID
• iModelSectKey : 설계를 수행할 D-Wall의 iSECT 번호
• strName : 이름
• bRight : 해당 측면말뚝의 설치위치가 우측인지의 여부
• H : 전체 두께
• B : 전면 폭
• Li : 구간 시작 입력값
• Lj : 구간 끝 입력값
• iDgnCode : 설계법
  • /0: 강도설계법
  • /1: 허용응력설계법
• strFck : 콘크리트 DB
• strFy : 철근 DB
• ReducF : 저감계수(이수)
• M1Dc : 굴착측1단 피복두께
• M2Dc : 굴착측2단 피복두께
• B1Dc : 배면측1단 피복두께
• B2Dc : 배면측2단 피복두께
• strM1Bar : 굴착측1단 직경
• strM2Bar : 굴착측2단 직경
• strB1Bar : 배면측1단 직경
• strB2Bar : 배면측2단 직경
• strM1Spaci : 굴착측1단 간격
• strM2Spaci : 굴착측2단 간격
• strB1Spaci : 배면측1단 간격
• strB2Spaci : 배면측1단 간격
• iSbNum : 전단철근 수량(EA)
• strSBar : 전단철근 직경
• strSbSpaci : 전단철근 간격
• AllowFact_ST : 가설조건 허용응력 증가계수
• AllowFact_LT : 영구조건 허용응력 증가계수
• N : 탄성계수비
• LoadFact_ST : 하중증가계수(단기)
• LoadFact_LT : 하중증대계수(장기)
• PhiB : 휨강도 감소계수
• PhiV : 전단강도 감소계수

CIP-SHEET : C.I.P/Sheet Pile Design(C.I.P/Sheet Pile 설계)¶

• iDCIP : Data의 고유 ID
• iModelSectKey : 설계를 수행할 C.I.P/Sheet Pile의 iSECT 번호
• strName : 이름
• iType : 유형
  • /1: Sheet Pile
  • /2: C.I.P.
• bRight : 해당 흙막이 벽체의 설치위치가 우측인지의 여부
• Li : 구간 시작 입력값
• Lj : 구간 끝 입력값
• nAlwFactor : 단면검토시 허용응력 보정계수
  • /0: 공사기간 2년미만 가설구조물(1.5)
  • /1: 공사기간 2년이상 영구구조물(1.0)

Sheet Pile¶

• strSPMatl : Sheet Pile의 재질
• LL_Mg : 주형보 반력
• DL_Wg : 자중
• DL_Btrs : 지보재 수직분력

C.I.P¶

• bConvCIP : 환산단면 적용여부
  • /YES: 적용
  • /NO: 적용 안함
• D : 직경
• Spaci : 간격(C.T.C)
• strFck : 콘크리트 DB
• strFy : 철근 DB
• ReducF : 저감계수(이수)
• N : 탄성계수비
• strMBar : 주철근 직경
• iMbNum : 주철근 수량(EA)
• strSBar : 전단철근 직경
• strSbSpaci : 전단철근 간격
• Dc : 피복두께

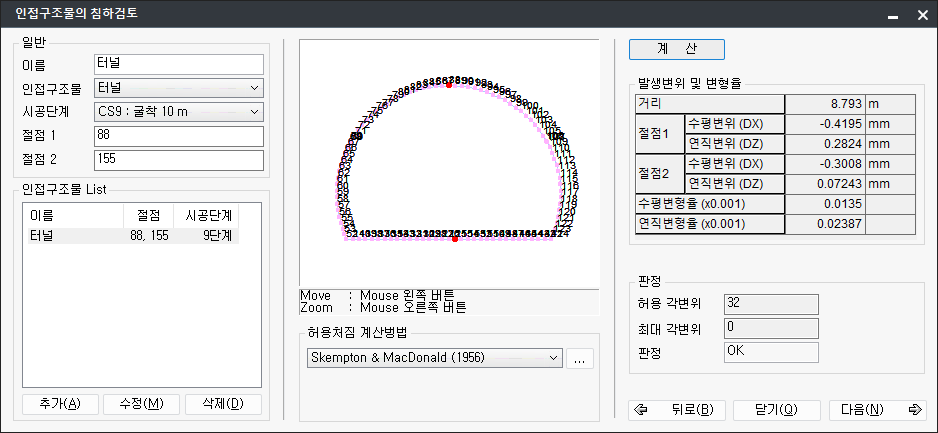

SETTL-ASTRUCT : Settlement Check for Adjacent Structure (인접구조물의 침하검토)¶

• iASNK : Data의 고유 ID(인접구조물 List)
• AbldK : 인접구조물의 iABLD번호
• StagK : 시공단계의 iCSTG번호
• PNodeK1, PNodeK2 : 절점 1,2
• strName : 이름
• nAType : 허용처짐 계산방법
  • Skempton & MacDonald (1956)
  • Sower (1962)
  • Bjerrum (1963)
  • Wilun & Starzewski (1975)
  • Boscardin & Cording (1989) - /시설안전 관리공단 (1993)
• nASel : 선택된 계산방법
• dS : S(nAType=1962, nASel=5 일때만 사용)

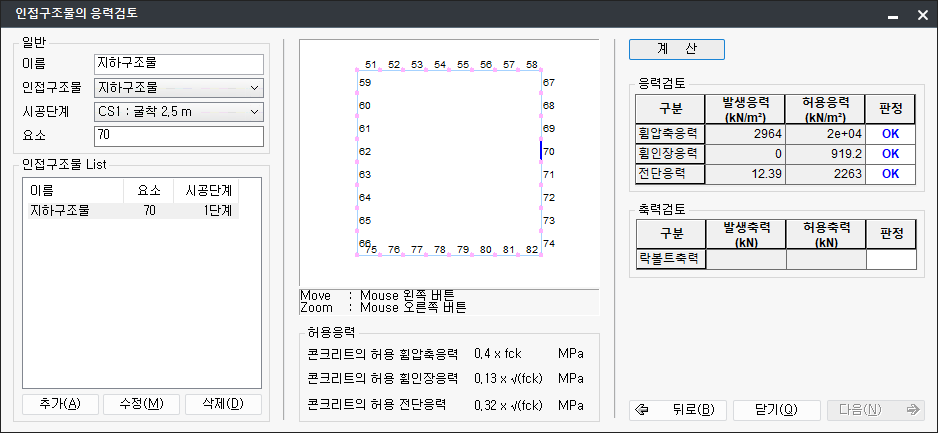

STRESS-ASTRUCT : Stress Check for Adjacent Structure (인접구조물의 응력검토)¶

• iASTR : Data의 고유 ID(인접구조물 List)
• AbldK : 인접구조물의 iABLD번호
• StagK : 시공단계의 iCSTG번호
• PElemK : 요소
• strName : 이름
