정보태그 기능 소개

• midas CAD는 정보를 디자인 합니다.
• midasCAD는 단순한 그림을 그리는 CAD가 아닌 정보를 포함하고 있는 정보캐드로서, 도면 작업의 효율을 최대화 합니다.
• 체계적으로 분류된 정보태그 기능을 활용하면 오류 없는 빠른 도면 작업이 가능하고, 설계변경에 유연하게 대처함은 물론 파생도면도 손쉽게 생성하고, 편집할 수 있습니다.
• 정보태그를 활용해 형상,주석,시트 등 도면을 표현하는 모든 요소에 정보값을 부여 할 수 있고, 이를 통해 반복적인 편집 작업을 최소화 하여, 업무효율을 높일 수 있습니다.

정보태그 (Information-Tag)란?

• midas CAD는 정보기반의 CAD입니다.
• 문자 객체 (단일행 문자, 다중행 문자)와 도형 객체(예: 선, 폴리선, 원 등)에 정보를 부여하여 활용할 수 있습니다.
• 객체에 부여된 정보는 정보태그를 통하여 표시합니다.
• 정보태그는 매칭되는 정보를 표시하는 매개체로서 문자객체에 부여됩니다.
• 예를 들면, 선 객체에 [이름 정보]를 "마이다스"라는 정보값으로 부여하고, 문자에 [이름정보태그]를 부여하면 그 문자는 "마이다스"라는 정보값을 표시해 줍니다.
• 정보태그는 정보값을 표시할 뿐만 아니라 대체값 기능을 이용하여 접두어 Prefix와 Suffix를 추가하거나 표시할 단위계에 대한 설정 기능도 포함하고 있습니다.

정보의 분류

• 정보는 특성에 따라 분류체계를 가집니다. 정보는 정보를 부여할 수 있는 대상에 따라 문자 객체에 부여할 수 있느 정보 (T타입: Text)
• 도형 객체에 부여할 수 있는 정보(O타입: Object)로 분류됩니다.
• 또한 정보값의 생성 방식에 따라 사용자가 부여하는 정보 (N타입: Named)와 객체로부터 획득되는 정보(I타입: Acquired)로 분류됩니다.
• 자세한 분류는 아래 표를 참조하시기 바랍니다.

• midas CAD는 정보기반의 디자인으로 작업의 정합성을 확보할 수 있습니다.
• [정보값 수정] [정보삭제] [정보태그 부여] [정보태그 변경] [정보태그 삭제]

정보 블록의 정의

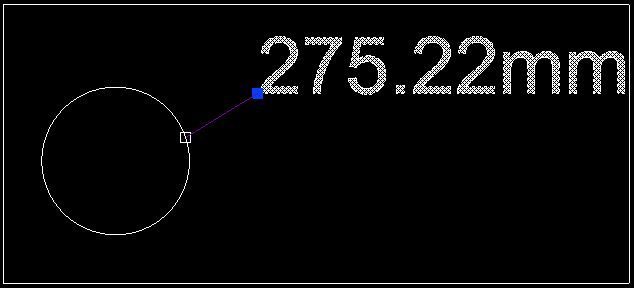

• 정보 블록은 일반 객체에, 정보태그가 부여된 정보객체를 블록으로 정의한 경우를 말합니다.

• 정보 태그는 블록 내부 객체의 정보를 표현합니다.



  • 생성 된 정보 블록의 크기가 변경되어도, 그 정보값은 블록 정의 시점의 정보를 유지합니다.
  • 정보를 변경하기 위해서는 RefEdit모드에서, 대상 객체의 정보를 수정합니다.

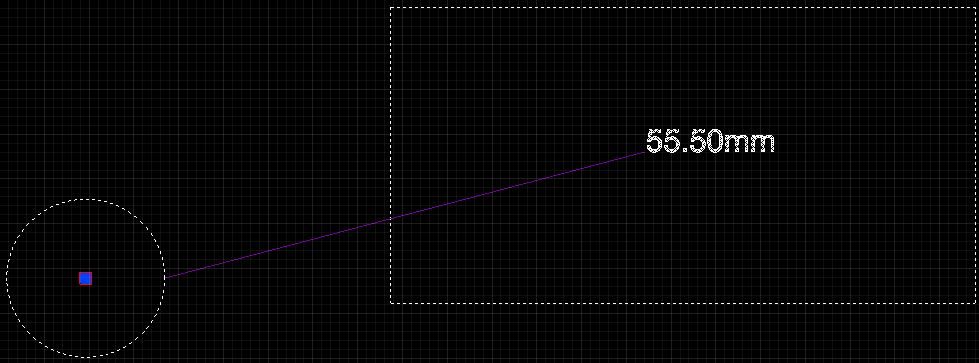

[1] ON,OI 태그의 대상 객체가 블록 외부에 존재하는 경우

• 정보 블록에는 대상 객체 연결점이 나타납니다.

• 연결점을 유효한 대상에 부착하면, 대상의 정보를 블록내부 태그가 표시합니다.



[2] TIR 태그

• 정보 블록의 영역이 변경되면 그 영역값을 표현합니다.

[3] TN 태그

• 블록 내부에서도 프로젝트 전체에 적용되는전역값을 표현합니다.

[4] TI태그

• 블록 내부에서도 대상의 정보를 표현합니다.

정보블록 정보값 수정 기능

[1] 직접 수정

• 정보 블록내부 태그를 더블 클릭하면, 정보값을 직접 수정할 수 있습니다.

• 단, 정보값 수정 방식은 정보 블록이전의 태그 객체의 유형을 따라갑니다.

• MTEXT인 경우, MTEXT 수정 대화상자를 통해서 수정하며, TEXT인 경우, DDEDIT방식으로 수정할 수 있습니다.

[2] 블록 내부 편집

• 일반 CAD모드 수정과 동일하며, 저장을 선택하면, 그 태그 속성 및 정보가 반영됩니다.
