하중세트 Home > SoilWorks > 동해석(Dynamic) > 하중&경계조건&해석 > 시간이력해석 > 하중세트

항목	내용
기능	시간이력해석을 수행하기 위한 각종 제어정보를 입력하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인 메뉴 : 하중 & 경계조건 & 해석 > 시간이력해석 > 하중세트 Command Line : THLoadSet 을 입력합니다.

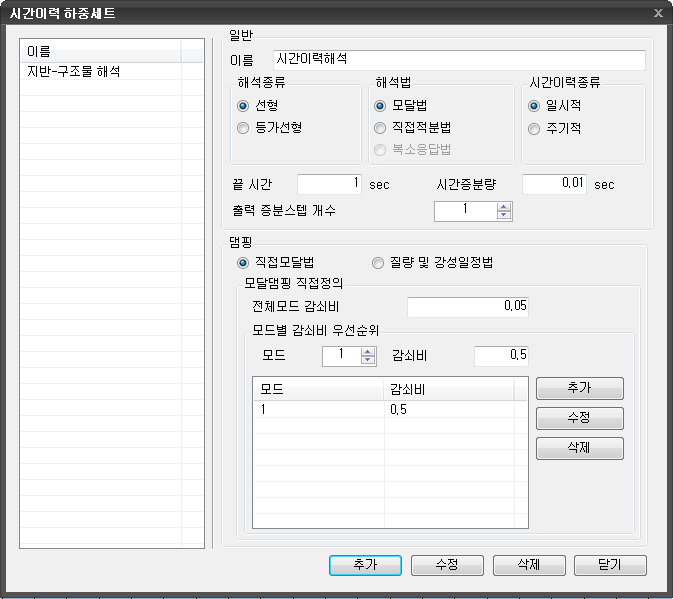

시간이력 하중세트

일반

• 시간-하중 함수의 이름을 정의합니다.

이름

• 시간이력해석 하중세트의 이름을 입력합니다.

해석종류

• 선형 / 등가선형 해석을 선택할 수 있습니다.
• 등가선형 해석을 선택한 경우 해석방법은 복소응답법, 시간이력종류는 일시적으로 선택됩니다.

해석법

• 해석종류가 '선형'인 경우에는 모드중첩법과 직접적분법을 선택할 수 있고, 해석종류가 '등가선형'인 경우에는 복소응답법만 선택할 수 있습니다.
• 직접적분법을 선택한 경우 '시간이력종류'에서 일시적만을 수행할 수 있으며, '댐핑'은 질량 및 강성일정법 만을 선택할 수 있습니다.

시간이력종류

• 일시적 / 주기적을 선택할 수 있습니다.

끝시간

• 해석이 종료될 시간을 입력합니다.
• (값 > 0)

시간증분량

• 시간증분량을 입력합니다.
• (값 > 0)

출력 증분스텝 개수

• 시간이력 해석결과를 출력하기 위한 시간간격 개수를 입력합니다.
  • 예) 시간증분량 = 0.001 sec, 출력 증분스텝 개수 = 10, 끝 시간 = 12 sec 인 경우, 해석 결과는 0.01 sec 간격으로 12 sec 까지 결과를 검토할 수 있습니다.
  • 즉, 시간증분량 * 출력 증분스텝 개수 만큼의 시간간격으로 끝 시간까지 시간이력 결과를 출력 합니다.
  • 출력 증분스텝 개수는 해석 결과에 영향을 미치지 않지만 해석 전체 시간에 기여하는 파라미터 입니다.

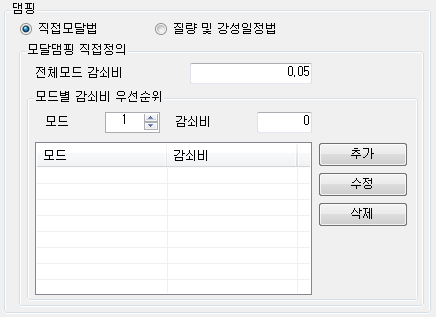

댐핑 (해석종류 = 선형해석)

• 직접모달법 / 질량 및 강성일정법을 선택할 수 있습니다.

  • 직접모달법



    • 모달댐핑 직접정의

      • 모드별 감쇠비를 직접 정의합니다.
      • 전체보드 감쇠비
        • 사용자에 의하여 직접 입력된 모드별 감쇠비를 제외한 전체모드에 대하여 기본적으로 적용되는 감쇠비입니다.
        • 아래 모드별 감쇠비 우선순위 입력란에서 지정한 특정모드의 감쇠비를 제외한 나머지 모드에 모두 적용됩니다.
        • 입력된 감쇠비가 응답스펙트럼함수에서 사용자에 의하여 입력된 감쇠비와 다른 경우에는 여기서 입력된 감쇠비를 기준으로 복수 입력한 스펙트럼 데이터를 이용하여 서로 보간하여 해석에 사용됩니다.
      • 모드별 감쇠비 우선순위
        • 사용자가 직접 모드별 감쇠비를 별도로 입력하는데 사용됩니다.
        • 모드
          • 모드 개수를 입력합니다.
        • 감쇠비
          • 모드별 감쇠비를 입력합니다.
      • 질량 및 강성일정법


    • 질량 및 강성일정법

      • 사용자에 의하여 지정되는 두개 모드에 대한 동적특성치와 모드감쇠비를 이용하여 질량 및 강성행렬에 비례하는 감쇠행렬을 산정합니다.
      • 이 감쇠행렬을 이용하여 각 모드별 감쇠비를 평가하고 모드별 감쇠비를 반영하여 응답스펙트럼 해석을 수행합니다.
      • 댐핑종류
        • 감쇠행렬이 질량에 비례하는 형태인지, 강성에 비례하는 형태인지를 체크합니다.
        • 직접입력
          • 댐핑 종류에서 체크된 항목에 대해 비례계수를 직접 입력합니다.
        • 모달댐핑에서 계산
          • 사용자가 지정한 모드감쇠비로부터 비례계수를 계산하여 자동 입력합니다.
      • 계수 계산
        • 댐핑 종류의 체크항목에 따라 질량 또는 강성에만 비례하는 감쇠행렬의 경우에는 한 개의 모드 감쇠비만을 지정할 수 있으며 둘 다에 비례하는 경우에는 두 개의 모드 감쇠비를 지정할 수 있습니다.
        • 주파수[Hz]
          • 비례계수의 계산을 위해 감쇠비를 지정할 모드의 진동수를 입력합니다.
        • 주기[sec]
          • 비례계수의 계산을 위해 감쇠비를 지정할 모드의 주기를 입력합니다.
        • 감쇠비
          • 입력된 주파수 또는 주기에 해당되는 모드의 감쇠비를 지정합니다.
      • 감쇠비 보기
        • 입력된 비례계수로부터 특정 진동수 혹은 주기를 가진 모드의 감쇠비를 계산해서 보여주는 감쇠비 대화상자가 활성화 됩니다.
        • 질량 및 강성에 비례하는 감쇠를 사용하는 경우 최대 2개의 모드에 대해서만 감쇠비를 지정할 수 있으므로 다른 나머지 모드에 대해서는 어느 정도의 감쇠비가 반영되는지를 간단히 계산해 볼 수 있는 기능입니다.


댐핑 (해석종류 = 등가선형해석)

• 이력감쇠 / 등가감쇠 상수를 선택할 수 있습니다.

• 클릭하는 경우 새로운 시간이력하중 세트가 추가됩니다.
• 클릭하는 경우 작성된 시간이력하중 세트가 변경됩니다.
• 클릭하는 경우 작성된 시간이력하중 세트가 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
