개요

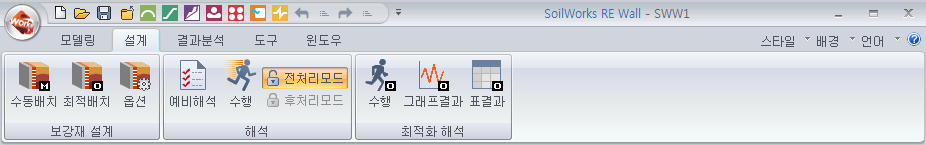

• 설계를 위한 옵션들을 정의합니다

상세정보

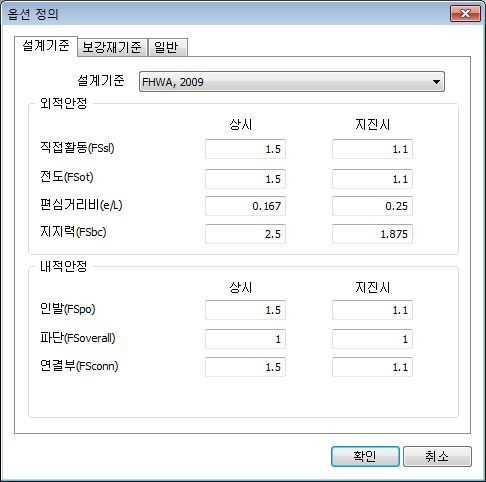

설계기준

• 설계기준 및 상시 / 지진시의 기준 값을 입력합니다 .
• 'FHWA, 2001 ', ' NCMA 3rd ', ' 도로설계편람 , 2014 ', ' 건설공사 비탈면 설계기준 , 2011 ', ' 고속도로 건설공사 , 2011 ', ' 도로설계요령 , 2009 ', '국토해양부 보강토옹벽 잠정지침, 2013' , ' 사용자정의 ' 설계기준을 제공하며 , 각 설계기준에서 제시하고 있는 검토항목 별 기준 값이 초기상태로 출력됩니다 .
• 사용자가 임의로 수정 가능하며 , 변경한 값을 토대로 설계 결과를 NG/OK 판단하게 됩니다 .

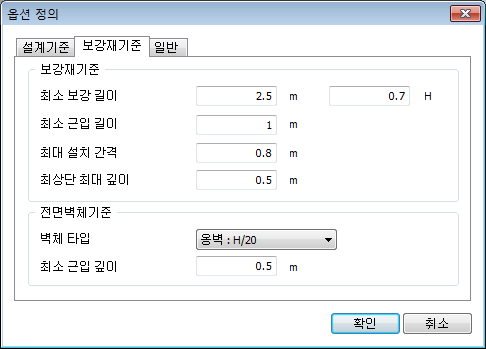

보강재기준

• 보강토 옹벽에 설치하는 보강재의 설계 기준값을 정의합니다 .
• 단 , 수동배치 시에는 보강재 기준을 만족시키지 않더라고 설계 후 결과를 출력하지만 , 최적배치 시에는 사용자가 정의한 보강재 기준을 모두 만족시키는 범위 내에서 설계 결과를 도출합니다 .

최소 보강 길이

• 보강재의 전체 길이에 대한 기준입니다 .
• 2.5m 와 0.7*H( 옹벽높이 ) 값 중 최대값보다 커야 합니다 .
• 옹벽높이 H 는 단일옹벽일 경우 H = 노출높이 + 근입높이로 계산하고 , 다단옹벽일 경우 1 단의 H = 2 단 노출높이 +1 단 노출높이 +1 단 근입높이 가 되고 , 2 단의 H = 2 단 노출높이 +2 단 근입높이로 계산합니다 .

최소 근입 길이

• 내적안정에서 계산하는 내부 파괴면에 의해 보강재는 주동영역 (L a ) 과 저항영역 (L e ) 을 갖게 됩니다 .
• 저항영역의 보강재 길이는 최소 근입 길이보다는 커야 합니다 .

최대 설치 간격

• 보강재의 최대 간격에 대한 기준입니다 .
• 최상단 최대 깊이 : 최상단에 배치되는 첫 번째 보강재의 설치 깊이에 대한 기준입니다 .
• 최상단 최대 깊이 내에 들어와야 합니다

일반

• 보강토 옹벽 설계 시 다양한 옵션들을 정의합니다.

극한지지력

• Terzaghi's Equation - General Shear Failure

  \[ \begin{aligned} q_{ult} &= cN_c + 0.5\gamma_f L N_r + \gamma_f H_{emb} N_q \end{aligned} \]

  • \(\gamma_f\): 기초지반의 단위중량
  • \(\phi_f\): 기초지반의 내부마찰각
  • \(L\): 저면의 길이 ( = 최하단보강재의 길이와 동일 )
  • \(c\): 기초지반의 점착력
  • \(N_c\): Terzaghi 지지력계수 = \(\cot ( \phi_f ) \times ( N_q - 1 )\)
  • \(N_r\): Terzaghi 지지력계수 = \(2 ( N_q + 1 ) \times \tan ( \phi_f )\)
  • \(N_q\): Terzaghi 지지력계수 = \(\tan^2 ( 45 + \phi_f / 2 ) \times e^{\pi \tan ( \phi_f )}\)

• Terzaghi's Equation - Local Shear Failure

  \[ \begin{aligned} q_{ult} &= c' N'_c + 0.5\gamma_f L N'_r + \gamma_f H_{emb} N_q \end{aligned} \]

  • \(\gamma_f\): 기초지반의 단위중량
  • \(\phi_f\): 기초지반의 내부마찰각
  • \(\phi'_f\): 보정된 기초지반의 내부마찰각 = \(\tan^{-1} ( \frac{2}{3}\tan \phi_f )\)
  • \(L\): 저면의 길이 ( = 최하단보강재의 길이와 동일 )
  • \(c\): 기초지반의 점착력
  • \(c'\): 보정된 기초지반의 점착력 = \(\frac{2}{3}c\)
  • \(N'_c\): 보정된 Terzaghi 지지력계수 = \(\cot \phi'_f ( N'_q - 1 )\)
  • \(N'_r\): 보정된 Terzaghi 지지력계수 = \(2 ( N'_q + 1 ) \tan \phi'_f\)
  • \(N'_q\): 보정된 Terzaghi 지지력계수 = \(\tan^2 ( 45 + \phi'_f / 2 ) \times e^{\pi \tan ( \phi'_f )}\)

• Modified Meyerhof Equation

  \[ \begin{aligned} L < 1.2m \quad &\text{인 경우,} \quad q_{ult} = 19N'K_d \\ L \geq 1.2m \quad &\text{인 경우,} \quad q_{ult} = 12N'K_d \end{aligned} \]

  • \(N'\): 보정된 SPT 관입치 ( = 옹벽 저면 아래 저면 폭 만큼의 깊이 평균 )
  • \(L\): 1단 옹벽의 저면 길이 ( = 최하단 보강재길이 )
  • \(K_d\): 깊이계수

구분	상세설명

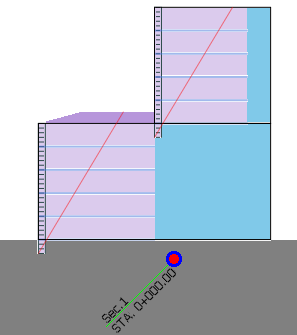

수위(지지력계산)	지지력계산에 쓰이는 기초지반의 단위중량을 지하수위의 영향을 고려하여 보정된 값( \(\gamma'_f\) )으로 사용합니다. 만수위는 기초지반과 최하단 옹벽 경계에 수위가 있는 것으로 간주하고, 사용자정의 방식은 절대 높이를 입력하여 사용합니다. [만수위 시 지하수위 표현]
구조물기초타입	상부구조물의 기초 타입을 정의하는 옵션입니다. 직접기초에서는 구조물에 가하는 연직방향 사하중/활하중을 안정성 검토 시 고려하지만, 말뚝기초에서는 고려하지 않습니다. 단, NCMA 설계기준에서는 비활성화 됩니다.
활하중영향 (Tmax)	내적안정 검토시 최대수평인장유발력( \(T_{max}\) )을 계산할 때 활하중으로 분류된 하중 영향을 정의하는 옵션입니다. 인발/파단/연결부 검토에 모두 고려하거나, 모두 고려하지 않거나, 인발에서만 영향을 무시하고 파단/연결부에서는 영향을 고려하는 옵션으로 분류되어 있습니다.
힌지높이	벽체가 기울어진 경우, 계산된 힌지높이로부터 연결부 검토 시 구속응력을 계산하는 옵션입니다. 힌지높이를 고려하지 않는 경우, 힌지높이는 0으로 간주하고 벽체의 구속응력을 계산합니다.
침하	옹벽 저면을 구형기초로 가정하여 탄성침하량을 산정하는 옵션입니다. 계산서에서 별도로 출력되며, 기초지반 물성에 침하 계산을 위한 탄성계수( \(E\) )와 포아송비( \(\nu\) )를 입력해야 침하량이 계산됩니다.
벽체 마찰각	상부 지반이 경사진 경우, 벽체 마찰각은 보정된 상부성토 경사각과 동일하게 계산하고 있습니다. 사용자가 별도의 벽체 마찰각으로 설계 검토를 하고자 하는 경우, 사용자 정의를 체크하여 벽체 마찰각을 입력합니다.
묻힘깊이	벽체의 묻힘 깊이 판단기준을 정의하는 옵션입니다. 기초깊이는 기초터파기에서 정의한 묻힘깊이만 고려하는 방식이고, 기초깊이 + 상부성토높이는 하단 상부에 쌓는 성토의 높이와 기초터파기에서 정의한 묻힘깊이를 더하여 고려하는 방식입니다. [기초깊이 옵션] [기초깊이 + 상부성토]
