다이어그램 Home > SoilWorks > 터널(Ground) > 결과 > 특성윈도우 > 다이어그램

항목	내용
기능	1차원 요소 결과의 다이어그램 상세 항목을 지정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 다이어그램

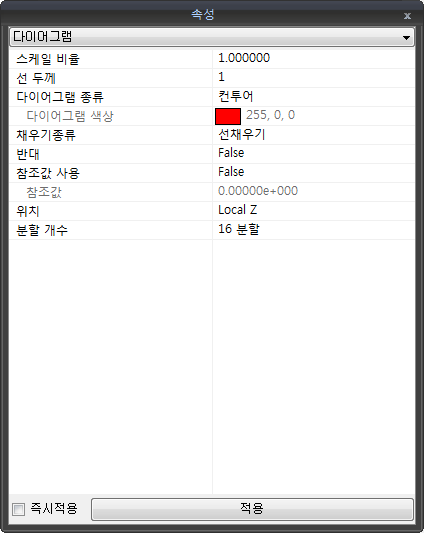

다이어그램

스케일 비율

• 다이어그램에 scale factor를 지정합니다.

선 두께

• 다이어그램의 선 두께를 지정합니다.

다이어그램 종류

• 컨투어

  • 다이어그램 결과를 컨투어 색상으로 출력합니다.

• 단일

  • 다이어그램 결과를 단일 색상으로 출력합니다.
  • '다이어그램 색상'에서 지정한 색으로 표현됩니다.

채우기종류

• 선채우기

  • 다이어그램 결과를 여러 개의 선 형태로 표시합니다.

• 면채우기

  • 다이어그램 결과를 하나의 면 형태로 표시합니다.

반대

• 다이어그램이 그려지는 방향을 반대로 변경합니다.

참조값 사용

• '참조값'에서 지정한 값에 대한 상대값으로 다이어그램을 표현할 지 여부를 지정합니다.

위치

• Default

  • 기본 설정방향을 따라 다이어그램을 표시합니다.

• Local Z

  • 다이어그램을 요소좌표계 Z 방향을 기준으로 표시합니다.

• Local X

  • 다이어그램을 요소좌표계 X 방향을 기준으로 표시합니다.

분할 개수

• 다이어그램의 '채우기종류'가 '선채우기'일 때 1개 요소 당 결과를 표현해줄 선의 개수를 지정합니다.
• (Beam 요소 결과가 i, 1/4, 2/4, 3/4, j 으로 4등분으로 분할되어 있어 4의 배수로만 지정할 수 있습니다.)

보 결과보기방식

• 보 요소의 다이어그램 표현 시에 보의 I, J단 결과만을 가지고 표현할 지, 보의 I, 1/4, 2/4, 3/4, J단 결과를 가지고 표현할지를 선택합니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
