구속조건 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 경계 > 구속조건

항목	내용
기능	임의의 절점에 자유도(Degree of Freedom)를 구속하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 경계 > 구속조건 Command Line : Support를 입력합니다.

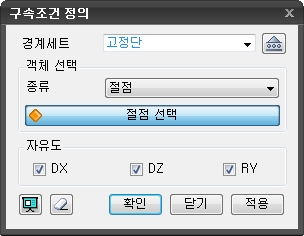

구속조건 정의

경계세트

• 구속조건이 등록될 경계조건 집합을 선택하거나 입력합니다. 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

객체선택

• 경계조건을 할당할 객체를 선택합니다.

절점

• 직접 절점을 지정하여 경계조건을 할당합니다.

선

• 기하형상(Curve)를 선택하여 경계조건을 할당합니다.

자유도

• 자유도 구속조건을 선택합니다. (DX, DZ, RY)

• 미리보기를 클릭하여 경계조건의 생성을 확인할 수 있습니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 경계조건이 생성된 후 다시 절점 선택 상태로 전환됩니다.
