결과 Home > SoilWorks > 결과분석 > 결과 > 결과

개요

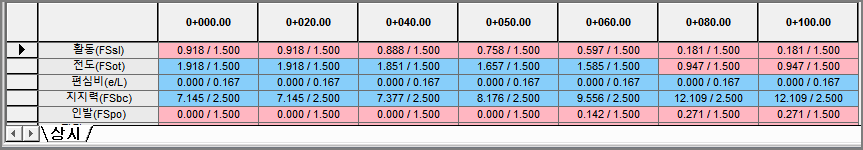

요약 테이블

• 단면 별 설계 검토 항목에 대한 안전율 결과를 테이블로 확인합니다 .
• 보강재 위치 별로 안전율을 계산하기 때문에 , 해당 단면에서 계산된 결과 중 최소값을 출력하여 설계옵션에서 정의한 기준과 같거나 큰 경우 파란색 셀 (OK) 로 표현되고 , 만족하지 못한 경우 빨간색 셀 (NG) 로 표현됩니다 .
• 단 , 편심비는 최대값을 출력하여 기준보다 큰 경우 빨간색 셀 (NG) 로 표현되고 , 같거나 작은 경우 파란색 셀 (OK) 로 표현됩니다 .

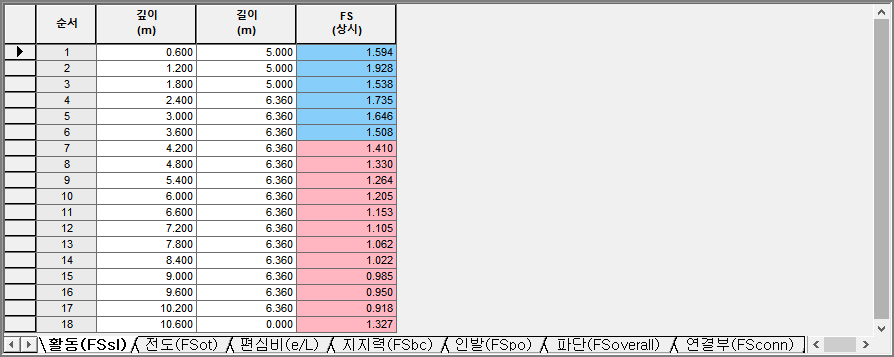

상세 테이블

• 보강재 위치 별로 설계 검토 항목에 대한 안전율 결과를 테이블로 확인합니다 .
• 설계 기준에 따른 OK/NG 판단은 요약테이블과 동일하며 , 설계 항목 별 탭으로 구성되어 있습니다 .

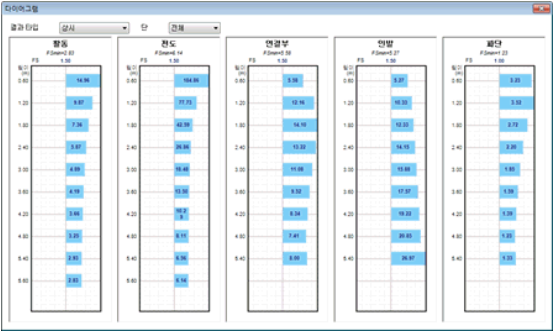

다이어그램

• 보강재 위치 별로 설계 검토 항목에 대한 안전율 결과를 다이어그램으로 확인합니다 .
• 설계 기준에 따른 OK/NG 판단은 요약테이블과 동일합니다 .
• Back to Back 일 경우 옹벽 방향에 따라 , 다단옹벽일 경우 각 단 별로 다이어그램 검토가 가능합니다 .

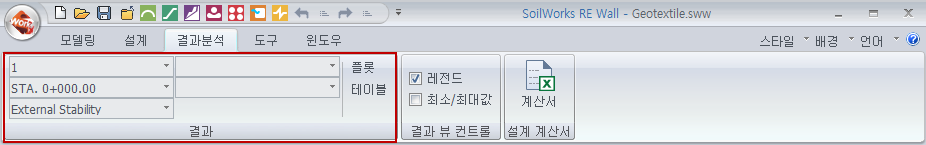

결과

• 설계 완료된 보강재 배치 단위 별로 STA.
• 단면을 선택하고 외적안정 결과와 내적안정 결과를 확인할 수 있습니다 .

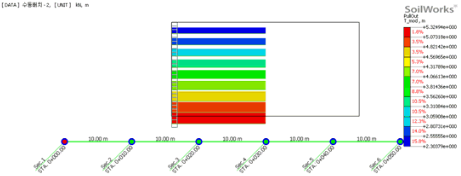

• 내적안정은 다이어그램 결과가 뷰에 표현됩니다 .

• 설계 완료된 보강재 배치 단위 별로 STA.
• 단면을 선택하고 외적안정 결과와 내적안정 결과를 확인할 수 있습니다 .
• 내적안정은 다이어그램 결과가 뷰에 표현됩니다 .

• 설계 완료된 보강재 배치 단위 별로 STA.
• 단면을 선택하고 외적안정 결과와 내적안정 결과를 확인할 수 있습니다 .
• 내적안정은 다이어그램 결과가 뷰에 표현됩니다 .

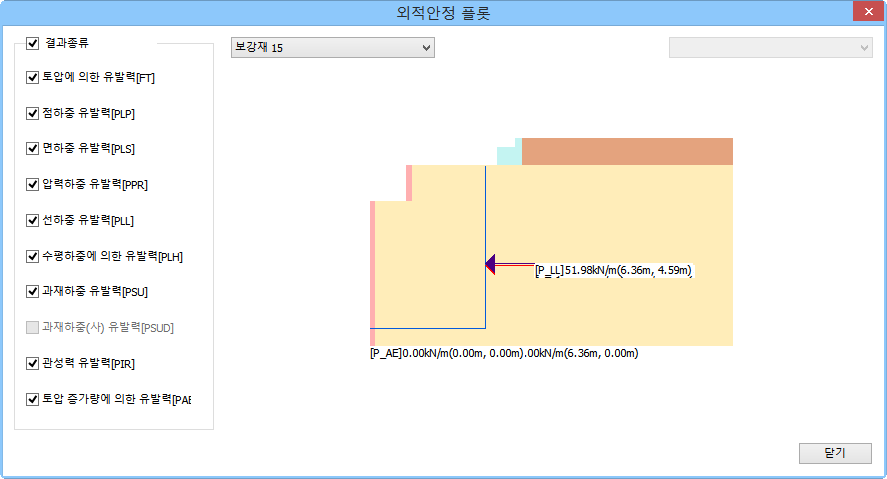

플롯

• 외적안정 결과를 플롯형태로 검토합니다 .
• 보강재 위치 별로 계산된 각각의 유발력의 크기와 도심거리가 출력됩니다.

테이블

• 외적안정 결과 및 내적안정 결과를 선택하여 테이블로 출력합니다.
• 외적안정에서는 토압(Ft), 하중에 의한 수평방향 유발력 합(FHI), 토압 증가량에 의한 유발력(PAE), 관성력 유발력(PIR)이 출력되고, 내적안정에서는 인장/파단의 상시 최대인장유발력(Tmax), 지진시 최대인장유발력(Tmod), 최대인장유발력의 합(Tresult)을 확인할 수 있습니다.
