설계 옵션 (기초모듈) Home > SoilWorks > 기초(Foundation) > 기초 > 해석 및 보고서제어 > 설계 옵션(기초)

항목	내용
기능	모델링 완료 후 설계결과와 비교하여 OK/NG 여부를 판단할 허용기준 (허용침하량, 허용지지력) 및 구조검토용 설계기준을 설정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 기초 > 해석 & 보고서 제어 > 설계 옵션 Command : DesignOption 을 입력합니다.

설계옵션 (기초 모듈)

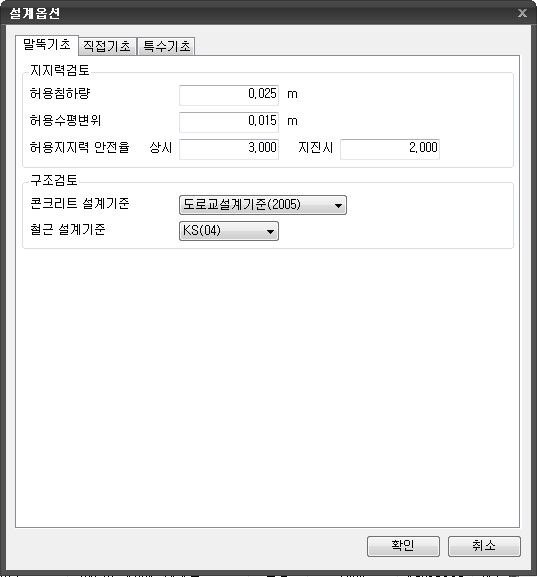

말뚝기초

• 지지력검토
  • 말뚝기초의 수평방향 및 연직방향 안정성 검토를 위한 연직 침하량 및 수평변위와 지지력 산정을 위한 안전율을 설정합니다.
  • 허용침하량
    • 연직방향의 허용 침하량을 입력합니다.
  • 허용수평변위
    • 수평방향 허용변위를 입력합니다.
  • 허용 지지력 안전율
    • 허용지지력 산정을 위한 안전율을 설정합니다.
    • 상시
      • 상시의 안전율을 설정합니다.
    • 지진시
      • 지진시의 안전율을 설정합니다.
• 구조검토
  • 기초판이나 말뚝 본체의 구조검토를 위한 설계기준과 철근의 코드를 설정합니다.

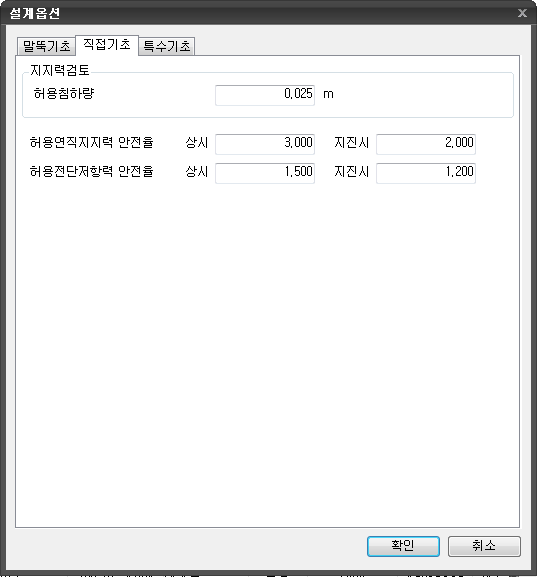

직접기초

• 지지력검토
  • 직접기초의 침하량에 대한 안정성 검토를 위해 연직방향 허용침하량을 입력합니다.
  • 허용침하량
    • 연직방향의 허용 침하량을 입력합니다.
  • 허용 지지력 안전율
    • 허용지지력 산정을 위한 안전율을 설정합니다.
    • 상시
      • 상시의 안전율을 설정합니다.
    • 지진시
      • 지진시의 안전율을 설정합니다.
  • 허용 전단저항력 안전율
    • 허용전단저항력 산정을 위한 안전율을 설정합니다.
    • 상시
      • 상시의 안전율을 설정합니다.
    • 지진시
      • 지진시의 안전율을 설정합니다.

• 클릭하는 경우 적용한 허용변위기준 등이 저장된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
