조합하중 Home > SoilWorks > 연약지반(SoftGround) > 하중 & 경계조건 > 하중 > 조합하중

항목	내용
기능	라이닝 구조해석 등을 위한 하중조합을 생성하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 조합하중 Command : CombinedLoadset"을 입력합니다.

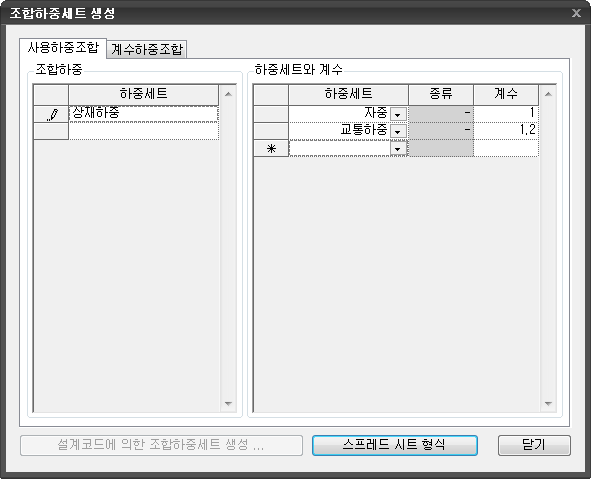

조합하중세트 생성(일반형식)

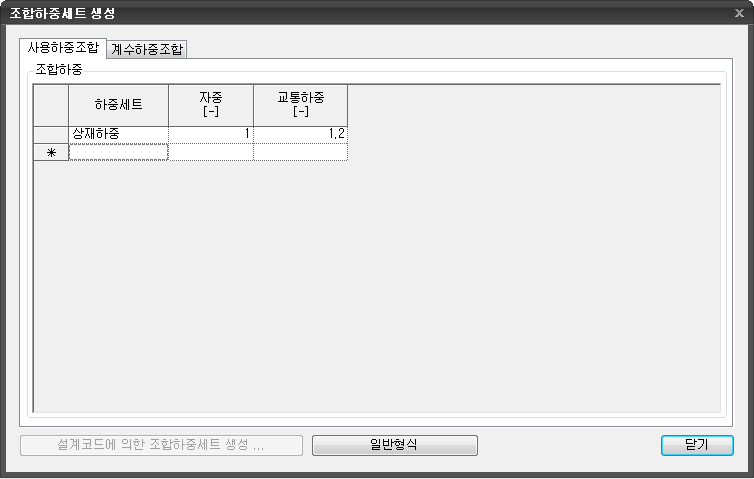

조합하중세트 생성(스프레드 쉬트 형식)

사용하중조합

조합하중

• 조합하중의 이름을 입력합니다. 하중세트와 계수의 항목을 입력한 후 조합된 하중의 이름을 입력합니다.

하중세트와 계수

• 하중세트 : 미리 입력된 정적하중세트를 선택합니다.

• 종류 : 편리하게 조합을 하기 위해 하중세트 메뉴에서 하중의 특성을 지정할 수 있습니다.(지정하지 않아도 무방합니다.)

• 계수 : 조합될 하중의 계수를 입력합니다.

계수하중 조합

• 설계 기준에 따른 조합하중을 생성합니다.

• 하중종류 관리자 : 입력된 하중세트에 하중종류를 부여합니다. 설계 기준에 따라 자동으로 조합하중을 생성하기 위해서 반드시 종류를 부여해야 합니다.

• 하중세트 : 하중세트를 선택한 후 종류를 설정합니다.

• 지정된하중종류 : 하중종류를 선택한 후 Specified Load Type으로 Drag & Drop하여 종류 설정합니다.

• 설계코드 : 설계코드를 선택합니다.

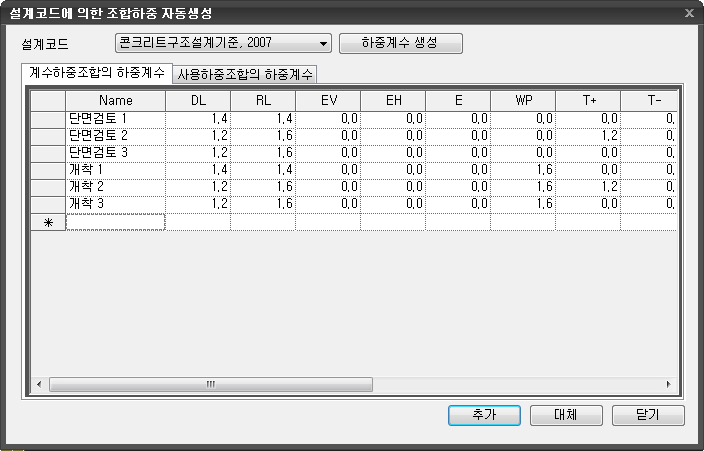

설계코드에 의한 조합하중 자동생성

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 조합하중세트 생성 대화상자는 일반형식과 스프레드 쉬트 형식으로 변경할 수 있습니다. 기본값은 일반형식이며, 일반형식의 경우 하중세트을 선택하고 계수를 입력하여 조합하중을 생성합니다.

• 종류의 기본값은 "-"(user)이며 종류를 변경할 수 있습니다. (종류는 조합결과와는 무관합니다.) 스프레드 쉬트 형식을 선택한 경우 종류는 변경할 수 없으며, 일반형식에서 입력된 종류가 출력됩니다.
