추출요소망 Home > SoilWorks > 침투(Seepage) > 모델 > 요소망 > 추출요소망

항목	내용
기능	2D 요소경계선 또는 선을 추출하여 2D 요소를 생성하는 기능입니다 . 이 때 사용되는 선은 절점정보 (seeding) 가 정의 되어 있거나 , 요소망 정보가 연결되어 있어야 합니다 .
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소망 > 추출요소망 Command Line : ProtrudeMesh를 입력합니다.

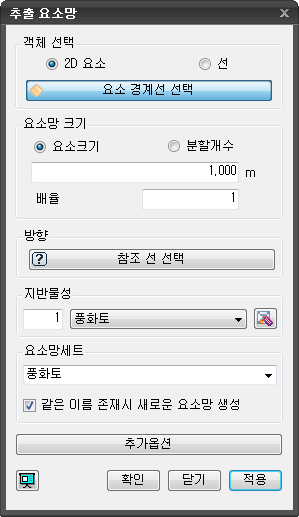

<추출요소망>

객체 선택

• 2D 요소로 추출하기 위한 2D 요소경계선 혹은 선을 선택합니다. 선택한 객체의 절점정보 혹은 시드정보를 기준으로 추출합니다.

2D 요소

• 2D 요소의 요소경계선을 선택하여 요소망을 생성합니다.

선

• 선을 선택해서 요소망을 생성합니다.

요소망 크기

• 요소크기를 직접 입력하거나, 분할개수를 입력받아 추출할 요소망을 생성합니다.

요소크기

• 요소의 크기를 입력합니다.

분할개수

• 분할되는 개수를 입력합니다.

배율

• 최종 추출될 요소 크기의 배율을 입력합니다. 추출 요소의 시작크기를 기준으로 적용됩니다.

방향

• 추출 요소망의 방향을 결정합니다. 직선(line), 호(arc)를 선택할 수 있습니다.

지반물성

• 요소망에 할당할 지반물성을 선택합니다. 추가로 지반재질을 입력하거나 수정, 삭제가 필요한 경우 우측의 지반재질 정의 버튼을 이용합니다. (모델 > 재질속성 > 지반물성 을 호출합니다.)

요소망 세트

• 요소망세트의 이름을 입력합니다 .

같은 이름 존재시 새로운 요소망 생성

• 요소망세트에 동일한 이름으로 등록된 요소망세트가 존재할 경우, 별도의 요소망세트로 등록합니다.

추가옵션

요소종류

• 추출될 2D 요소의 요소종류를 정의합니다.

절점병합

• 요소망을 생성할 때 공차 이내 거리에 있는 2개 이상의 절점을 하나로 합칩니다. 입력된 공차 이내의 거리는 하나의 절점으로 자동 병합합니다.

• 미리보기를 클릭하여 생성될 요소망을 미리보기 합니다.

• 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 요소가 생성된된 후 다시 절점 선택 상태로 전환됩니다. .
