보 단부 접합조건 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 경계 > 보 단부 접합조건

항목	내용
기능	보요소의 양단부 접합조건을 설정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 경계 > 보 단부 접합조건 Command Line : BeamEndRelease를 입력합니다.

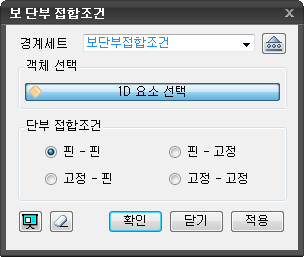

보 단부 접합조건

경계세트

• 구속조건이 등록될 경계조건 집합을 선택하거나 입력합니다 . 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다 .

객체선택

• 경계조건을 할당할 1D 요소 객체를 선택합니다 .

단부 접합조건

• 양단부의 접합조건을 선택합니다 .

핀 - 핀

• 양단부의 요소좌표계 y 축과 z 축에 대한 휨강성을 해제합니다 .

핀 - 고정

• N1 측 단부의 요소좌표계 y 축과 z 축에 대한 휨강성을 해제합니다 .

고정 - 핀

• N2 측 단부의 요소좌표계 y 축과 z 축에 대한 휨강성을 해제합니다 .

고정 - 고정

• 양단부의 모든 접합조건을 완전접합조건 (Fix) 으로 지정합니다 .

• 미리보기를 클릭하여 경계조건의 생성을 확인할 수 있습니다 .

• 대화상자가 초기화 상태로 전환됩니다 .

• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다 .

• 키보드의 ESC 를 클릭하는 경우 대화상자는 종료됩니다 .
