시드정보일치 Home > SoilWorks > 사면(Slope) > 모델 > 요소망 > 시드정보일치

항목	내용
기능	요소망 생성 전 사용자가 원하는 크기, 간격으로 요소망의 조밀도를 정의하기 위한 기능입니다. Seeding 되어 있는 엣지의 Seeding 정보를 다른 엣지에 전달되어 Seeding을 지정할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소망 > 시드정보일치 Command Line : MatchSeed를 입력합니다.

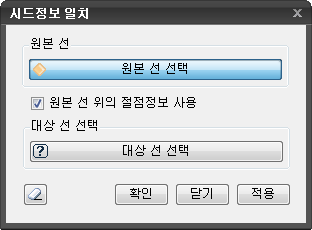

<시드정보일치>

원본 선 선택

• 시드 정보가 입력된 원본 선(Curve)을 선택합니다.

원본 선 위의 절점정보 사용

• 원본 선에 정의된 절점정보를 대상 선에 전달합니다.
• (시드정보와 절점정보가 동시에 존재하는 원본 선의 경우에는 대상 선의 길이에 비례하여 원본 선의 시드정보와 절점정보를 반영한 시드정보가 생성 됩니다. 시드정보가 없이 절점정보만 존재하는 원본 선의 경우에는 대상 선의 길이에 비례하여 원본 선의 절점정보만을 반영하여 시드정보를 생성 됩니다.)

대상 선 선택

• 시드 정보를 투영할 대상 선(Curve)을 선택합니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 시드정보가 일치된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 시드정보가 일치된 후 다시 Select Source Curve 상태로 전환됩니다.
