말뚝 개요 Home > SoilWorks > 터널(Ground) > 모델 > 요소 > 말뚝 > 말뚝 개요

항목	내용
기능	지반 구조물 가운데 말뚝의 거동을 정확하게 모사하기 위한 기능입니다. 말뚝요소는 1차원 보 요소와 경계면 요소가 결합된 요소입니다. 일반적인 경계면요소 강성 이외에 말뚝의 거동을 모사하기 위한 주변마찰력- 상대변위, 선단지지력 등을 입력할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 말뚝 Command Line : PileElement를 입력합니다.

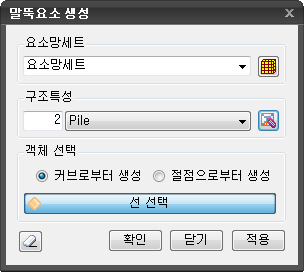

<말뚝 개요>

요소망세트

• 요소망 세트의 이름을 입력합니다. 추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

구조특성

• 파일 요소의 구조재질를 입력합니다. 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조재질 을 호출합니다.)

객체선택

• 말뚝 요소를 생성할 객체를 선택합니다.

커브로부터 생성

• 기하형상 커브로 부터 말뚝 요소를 생성합니다.

절점으로부터 생성

• 절점들을 선택하여 말뚝 요소를 생성합니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 말뚝 요소가 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 말뚝 요소가 생성된 후 다시 선 선택 상태로 전환됩니다.

참고사항

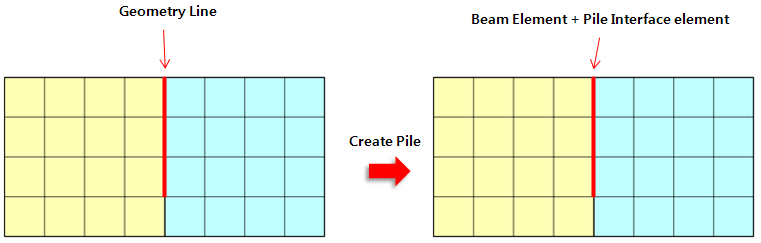

• 말뚝요소 생성방법 - 커브로부터 생성 : 기하형상 커브를 선택하여 말뚝 요소를 생성하는 기능으로 말뚝 요소를 생성하고자 하는 커브를 선택한 후 Beam 및 Pile Interface 속성을 선택 및 할당하여 말뚝 요소를 생성합니다. 말뚝 요소 생성 시 요소망세트는 Beam 요소와 Pile Interface별로 각각 하나씩 등록됩니다.

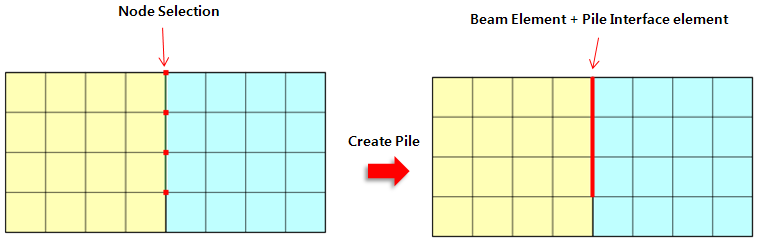

• 말뚝요소 생성방법 - 절점으로부터 생성 : 요소망의 절점들을 선택하여 말뚝 요소를 생성하는 기능입니다. 말뚝 요소를 생성할 절점들을 선택한 후 Beam 및 Pile Interface 속성을 선택 및 할당하여 말뚝 요소를 생성합니다. 말뚝 요소 생성 시 요소망세트는 Beam 요소와 Pile Interface별로 각각 하나씩 등록됩니다.
