한계성토고 Home > SoilWorks > 사면(Slope) > 한계평형법 > 매개변수 해석 > 한계성토고

항목	내용
기능	연약지반 성토 부분에 성토 높이를 증가시켜 가며 매개변수 해석을 수행해서 성토 높이별 LEM 안전율을 구하는 기능입니다 .
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 매개변수 해석 > 한계성토고 Command Line : MaxEmbank 을 입력합니다.

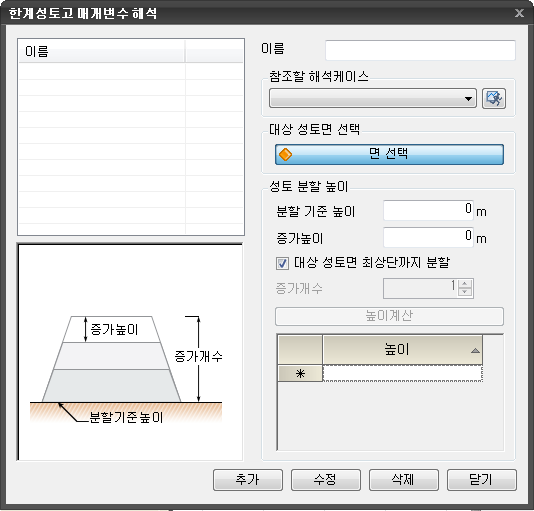

한계성토고 매개변수 해석

이름

• 한계성토고 매개변수 해석의 이름을 설정합니다.

참조할 해석케이스

• 매개변수 해석을 수행할 모델의 해석케이스를 선택합니다.
• 미리입력되지 않은 경우 을 통해 호출하여 생성합니다.
  • (해석 & 설계 > 해석제어 > 해석케이스 를 호출합니다.)

대상 성토면 선택

• 프리로딩 높이를 검토할 성토단면을 선택합니다.

성토재 재질

• 매개변수 해석 대상의 성토재 재료를 선택합니다.
• 미리입력되지 않은 경우 을 통해 호출하여 생성합니다.
  • (모델 > 재질속성 > 지반물성 를 호출합니다.)

성토 분할 높이

• 자동 생성될 성토면의 분할 높이를 설정합니다.
  • 분할 기준 높이
    • 면을 분할하기 시작할 기준 Z 좌표 값을 입력합니다 .
  • 증가 높이
    • 분할 기준 높이에서 부터 자동 분할될 면의 증가높이를 입력합니다 .
  • 대상 성토면 최상단까지 분할
    • 체크한 경우 선택한 대상 성토면의 최상단까지 모두 분할합니다 .
  • 증가개수
    • 대상 성토면 최상단까지 분할을 체크하지 않은 경우에 입력하며 , 입력한 증가개수 만큼 면을 분할합니다 .
  • 높이계산
    • 분할되는 성토면의 높이가 위의 입력 값들에 의해 자동 생성됩니다 .
  • 높이
    • 자동 생성된 분할 위치가 표시됩니다 .
    • 또는 사용자가 임의의 분할 높이를 입력할 수 있습니다 .

• 클릭하는 경우 새로운 한계성토고 매개변수 해석케이스가 추가됩니다 .
• 클릭하는 경우 한계성토고 매개변수 해석케이스가 변경됩니다 .

• 클릭하는 경우 한계성토고 매개변수 해석케이스가 삭제됩니다 .

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
