무한경계 Home > SoilWorks > 침투(Seepage) > 경계조건/해석 > 경계 > 무한경계

항목	내용
기능	흐름이 무한이 발생하는 무한경계요소를 요소의 경계선에 정의하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 경계조건 & 해석 > 경계 > 무한경계 Command : INFINITEBOUNDARY"

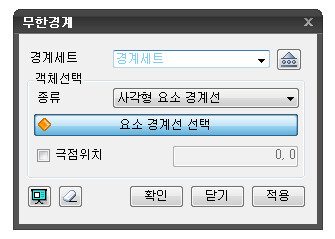

무한경계

경계세트

• 수두경계조건의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

객체선택

• 경계조건을 할당할 객체를 선택합니다.
  • 사각형 요소 경계선
    • 사각형 요소 경계선을 직접선택하여 할당하는 경우에 선택합니다.
  • 선
    • 선(Curve)을 선택하여 할당합니다.

극점위치

• 무한경계의 기준점이 되는 극점(Pole)의 위치를 입력합니다.

• 미리보기를 클릭하여 수두 경계조건의 생성을 확인할 수 있습니다.
• 대화상자가 초기화 상태로 전환됩니다.
• 클릭하는 경우 수두 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 수두 경계조건이 생성된 후 다시 절점 선택 상태로 전환됩니다.

참고사항

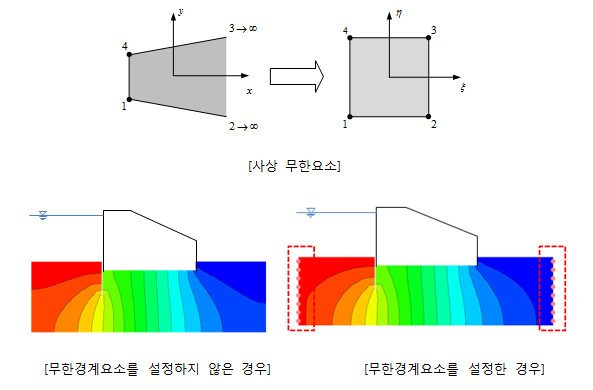

• 무한요소의 기하학적 형상함수는 전체좌표계의 무한영역을 자연좌표계의 유한영역으로 나타내며, 자코비안 행렬 계산시 적용됩니다.
• 사각형 요소인 4절점과 8절점에 대해서 무한요소효과 적용이 가능하며, 삼각형 요소는 무한경계효과가 고려되지 않습니다.
• 또한, 무한요소가 적용된 요소에 면유량이나 절점유량을 동시에 적용할 수는 없습니다.
