원호파괴면 Home > SoilWorks > 사면(Slope) > 한계평형법 > 경계 > 원호파괴면

항목	내용
기능	사면안정해석(SAM, LEM)시 원호 파괴면을 생성하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 경계 > 원호파괴면 Command : CircularSurface"

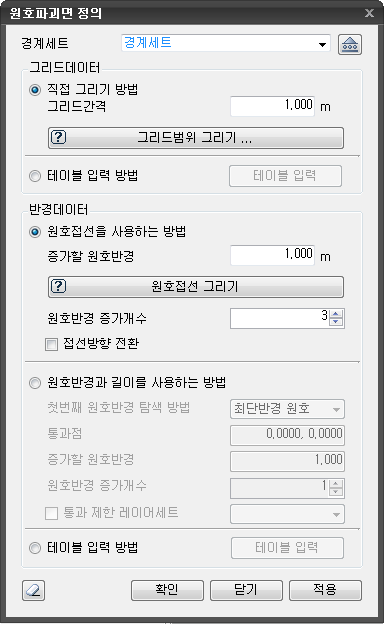

원호파괴면 정의

경계세트

• 원호파괴면 경계조건이 속할 경계세트의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

그리드데이터

• 원호의 중심이 위치하는 그리드 영역을 설정합니다.
  • 직접 그리기 방법
    • 그리드 간격
      • 그리드의 간격을 입력합니다.
    • 테이블 입력방법
      • 그리드 위치좌표를 직접 입력합니다.
        (단, 그리드 컨투어는 출력되지 않으며, 1개 이상 정의가 가능합니다.)

반경데이터

• 반지름 영역을 입력합니다.
  • 원호접선을 사용하는 방법
    • 원이 접할 기준선을 생성하는 방식입니다.
    • 증가할 원호반경
      • 반지름 증분을 입력합니다.
    • 원호반경 증가개수
      • 접선의 증분개수를 입력합니다.
      • 작성된 그리드데이터를 증분으로 분할한 후 최단거리의 직선을 그립니다.
    • 접선방향 전환
      • 접선방향을 바꿉니다.
  • 원호반경과 길이를 사용하는 방법
    • 반지름의 범위와 길이를 입력하는 방식입니다.
    • 첫번째 원호반경 탐색 방법
      • 최초로 사용되는 원호반경을 설정합니다.
      • 최단반경원호
        • 가장 짧은 원호반경을 사용합니다.
      • 통과점 정의
        • 통과점을 정의하여 원호반경을 사용합니다.
    • 증가할 원호반경
      • 첫번째 원호반경으로부터 증가시킬 원호반경의 길이를 입력합니다.
    • 원호반경 증가개수
      • 접선의 증분개수를 입력합니다.
      • 작성된 그리드데이터를 증분으로 분할한 후 최단거리의 직선을 그립니다.
    • 통과 제한 레이어세트
      • 통과 제한 레이어세트를 설정하여 해당 레이어에는 원호를 생성하지 않도록 합니다.

• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 경계조건이 생성된 후 이름의 입력으로 전환됩니다.
