인장균열 Home > SoilWorks > 사면(Slope) > 한계평형법 > 경계 > 인장균열

항목	내용
기능	사면안정해석(LEM)시 원호파괴면 또는 다변파괴면으로 설정된 가상파괴면에 인장균열을 추가로 고려하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 경계 > 인장균열   Command : TensionCrack"

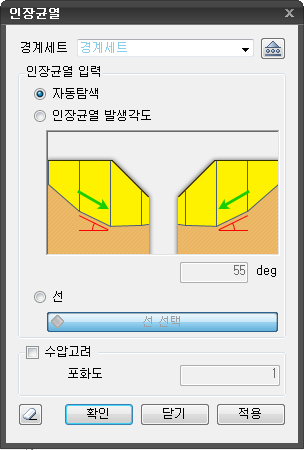

인장균열

경계세트

• 파괴면 자동탐색 경계조건이 속할 경계세트의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

인장균열 입력

• 자동탐색
  • 인장균열을 자동탐색 합니다 .
  • 파괴면의 하부에서부터 탐색하여 , 절편의 법선방향 분력의 방향이 절편 내부를 향하기 시작하는 절편에서 인장균열을 발생시킵니다 .
• 인장균열 발생각도
  • 인장균열이 발생하는 절편 바닥의 각도를 입력합니다 .
  • 사면방향과 관계없이 45~65 도 사이의 각도만 입력이 가능합니다 .
  • 파괴면의 하부에서부터 탐색하여 , 절편의 바닥 각도가 입력한 각도보다 커지기 시작하는 절편에서
  • 인장균열을 발생시킵니다 .
• 선
  • View 에서 선을 선택하여 인장균열을 입력합니다 .
  • 선은 한 개만 선택할 수 있습니다
  • 선을 이용하여 입력한 경우 원호파괴면 또는 다변파괴면으로 정의된 가상파괴면과 입력한 선이 만나는 위치에서 인장균열을 발생시킵니다 .

수압고려

• 인장균열 발생위치에서 수압을 고려합니다 .
• 포화도
  • 수압 고려시 포화도를 0~1 사이의 값으로 입력합니다 .

• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 사면안정 LEM) 경계조건의 관계
  • 원호파괴면 , 다변파괴면 , 파괴면 자동탐색 경계조건은 가상파괴면을 정의하는 기능입니다 .
  • 때문에 이들은 하나의 해석케이스에 중복으로 정의할 수 없고 , 오직 하나의 경계조건만 사용할 수 있습니다 .
  • 원호절단선 , 원호파괴면 , 인장균열은 가상파괴면 정의 경계조건에 추가적으로 고려할 수 있는 기능입니다 .
  • 때문에 하나의 해석케이스에서 가상파괴면 정의 경게조건과 함께 사용될 수 있습니다 .
  • 자세한 사용 시나리오는 아래와 같습니다 .
  • 원호절단선 - 원호절단선은 하나의 해석케이스에서 원호파괴면의 추가옵션으로 고려될 수 있습니다 .
  • 또한 원호절단선 자신 , 원호통과제한과 함께 중복으로 사용될 수 있습니다 .
  • 원호통과제한 - 원호통과제한은 하나의 해석케이스에서 원호파괴면의 추가옵션으로 고려될 수 있습니다 .
  • 또한 원호절단선과 중복으로 사용될 수 있습니다 .
