확률론결과 Home > SoilWorks > 사면(Slope) > 결과 > 통계결과 > 확률론결과

항목	내용
기능	확률론 결과를 결과 그래프로 확인하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 결과 > 통계결과 > 확률론결과 Command Line : Staticresultprobmanager를 입력합니다.

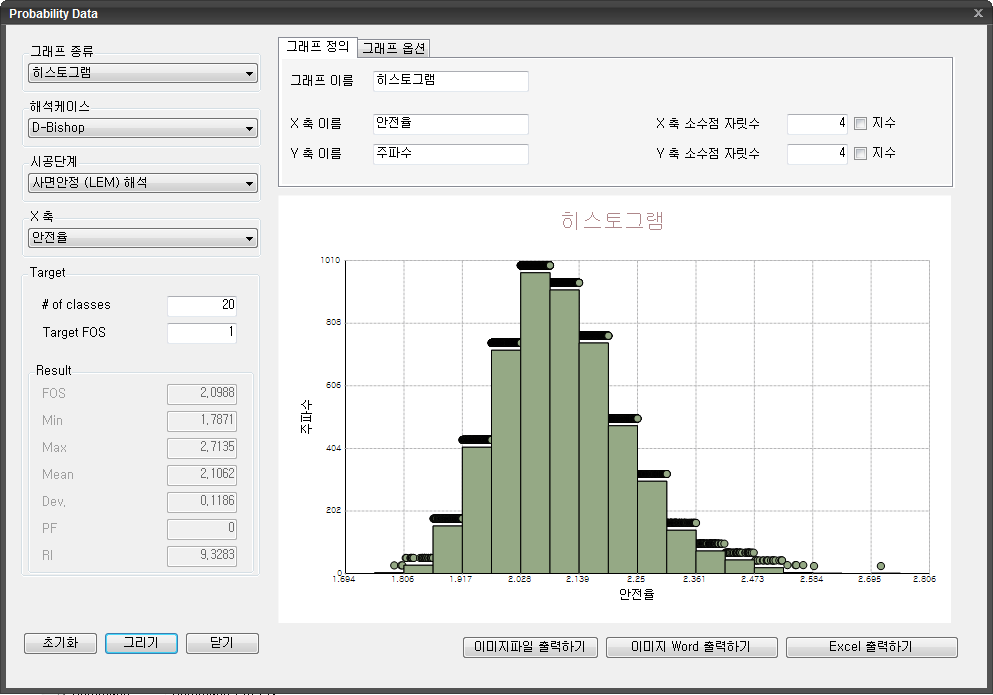

확률론결과 그래프

그래프 종류

• Histogram(히스토그램), Cumulative(누적그래프), Convergence(수렴그래프) 타입이 있습니다.

해석케이스

• LEM 해석 중 확률론해석을 수행한 케이스를 선택합니다.

X축

• 안전율을 의미합니다.

Target

• of classes : 히스토그램의 분할개수 (막대개수)

• Target FOS : 파괴지수(PF), 신뢰도지수(RI)의 기준 안전율, 기본값=1.0

• FOS : 원지반에 대해 계산한 안전율

• Min/Max : 민감도 해석을 통해 구한 안전율의 최대/최소

• Mean : 민감도 해석을 통해 구한 안전율의 평균

• Dev : 민감도 해석을 통해 구한 안전율의 표준편차

• PF(Probability of Failure) : 파괴확률을 의미하는 지수, Target FOS 보다 작게 계산된 샘플개수/해석에 성공한 샘플 개수 비(ratio)

• RI(Reliability Index) : 안정성을 나타내는 표준지수, 파괴지수와 반대로 값이 클수록 안전할 확률이 높다는 것을 의미

그래프 정의

• 결과 그래프의 제목을 입력하거나, 좌표축의 출력 형태를 지정합니다.

그래프 이름

• 그래프의 이름을 입력합니다.

X축 이름

• 그래프의 X축 이름을 입력합니다.

Y축 이름

• 그래프의 Y축 이름을 입력합니다.

X축 소수점 자릿수

• X축 소수점 자릿수를 지정하고, 지수 옵션을 체크하면 지수형식으로 그래프를 출력합니다.

Y축 소수점 자릿수

• Y축 소수점 자릿수를 지정하고, 지수 옵션을 체크하면 지수형식으로 그래프를 출력합니다.

이미지 Word 출력하기

• 사용자가 지정한 함수 그래프의 이미지파일을 워드 (Word) 파일로 출력합니다 .

Excel 출력하기

• 사용자가 지정한 함수의 데이터 정보와 그래프 결과를 엑셀 (Excel) 파일로 출력합니다 .

• 대화상자가 초기화 상태로 전환됩니다.

• Y축에서 클릭한 함수 그래프를 그려줍니다.

• 클릭하거나, 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 그래프 그리기한 함수를 이미지파일로 출력합니다. 2개 이상 선택된 함수는 1개 함수별로 이미지파일이 출력되고, 전체가 그려진 함수가 추가로 출력됩니다.
