개요

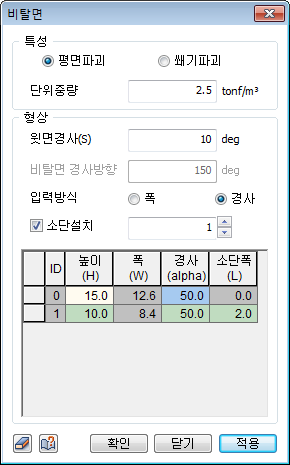

• 한계평형해석(안정성검토)을 수행할 비탈면의 파괴유형을 설정합니다.
• (평면파괴/쐐기파괴)
• 암반의 단위중량 및 비탈면의 기하형상(높이, 경사, 방향, 소단폭(소단설치여부))을 설정합니다
• 비탈면을 정의한 이후에 절리면 입력이 가능합니다.

상세설명

구분	상세설명

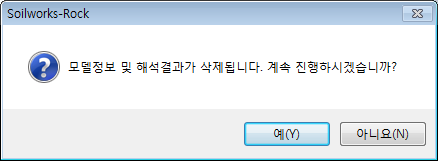

특성	검토하고자 하는 암반비탈면의 파괴유형을 설정합니다. 암반의 단위중량을 정의합니다. 참고 쐐기파괴일 경우 하단의 경사방향 입력항이 활성화됩니다. 선택된 파괴유형에 따라 절리면, 보강재배치, 하중조건 등의 모든 초기설정이 결정됩니다. 절리면을 적용한 이후에 비탈면 정보를 변경하면 이전 결과 삭제여부를 묻는 메시지 창이 출력되고 진행여부를 결정하게 됩니다. 여러 형상의 비탈면, 혹은 다른 파괴유형에 대해 검토할 경우에는 [새로 만들기]를 선택하여 추가로 한계평형 파일을 생성할 수 있습니다.
윗면경사(S)	비탈면 최상단의 윗면 경사각을 정의합니다. 0에서 최상단의 비탈면 경사 범위 이내에서 설정할 수 있습니다.

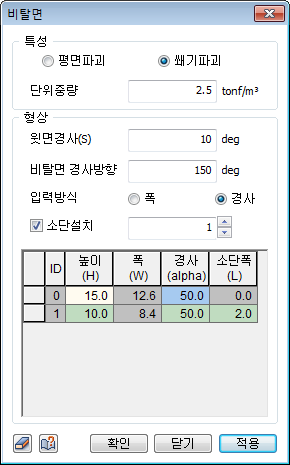

경사방향	쐐기파괴 유형을 선택했을 경우에만 활성화됩니다. 계획된 깎기비탈면의 경사방향을 입력합니다. 경사방향 크기에 따라 전체좌표계의 진북방향이 표시됩니다.
입력방식	비탈면 형상을 정의할 때 사용되는 편의기능입니다. 비탈면의 폭, 혹은 경사 중 하나를 선택하면 선택한 항목에 따라 다른 항목은 비탈면 높이에 의해 자동 계산됩니다. 참고 비탈면 경사는 90도 이상이 될 수 없습니다. 이는 직접전도 혹은 직접전도와 미끄러짐이 동시에 발생하는 파괴로 한계평형 이론을 적용하여 안전율을 계산해서는 안되는 파괴유형입니다.
소단설치	체크 시 비탈면 소단의 개수를 설정할 수 있습니다. 설정된 개수에 따라 하단의 테이블 행이 생성되며 초기 설정된 값으로 채워집니다.
높이(H)	소단설치 여부에 따라 각 비탈면의 높이를 설정합니다. 소단 설치 시 각 입력된 높이 합이 전체 비탈면 높이가 됩니다. 0을 초과하는 실수를 입력할 수 있습니다.
소단폭(L)	암반등급에 따른 소단설치 기준을 참고하여 소단폭을 입력합니다. 소단설치 규정에 따라 0을 초과하는 실수만 입력할 수 있도록 제한되어 있습니다. 참고 소단없이 비탈면 경사만 변경하고자 할 경우 소단폭에 0.001 이하 수치를 입력할 수 있으며, 이 때 계산된 안전율의 오차는 없습니다.
초기화버튼	입력된 정보를 초기 설정값으로 변경합니다.

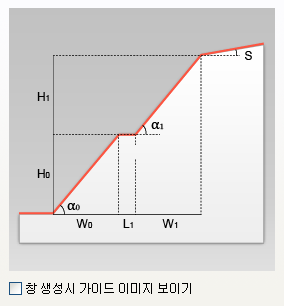

안내가이드	입력정보에 대한 안내가이드를 제공합니다. 체크 시 대화창을 호출할 때 가이드 이미지가 항상 보이게 됩니다.
