프리로딩 Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 매개변수 해석 > 프리로딩

항목	내용
기능	기존 성토재 단면으로부터 하여 프리로딩 높이를 결정하기 위한 단면들을 자동으로 생성하여 성토높이에 따른 매개변수 해석을 수행하기 위한 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 1차원 압밀 > 매개변수 해석 > 프리로딩 Command Line : PreLoading 을 입력합니다.

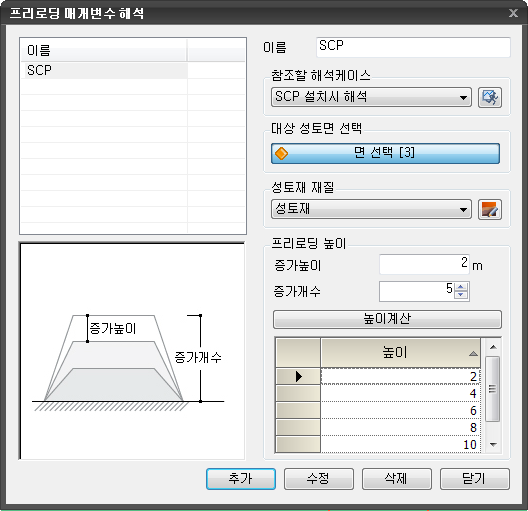

프리로딩 매개변수 해석

이름

• 프리로딩 매개변수 해석의 이름을 설정합니다.

참조할 해석케이스

• 매개변수 해석을 수행할 모델의 해석케이스를 선택합니다.
• 미리입력되지 않은 경우 을 통해 호출하여 생성합니다. (해석 & 설계 > 해석제어 > 해석케이스 를 호출합니다.)

대상 성토면 선택

• 프리로딩 높이를 검토할 성토단면을 선택합니다.

성토재 재질

• 매개변수 해석 대상의 성토재 재료를 선택합니다.
• 미리입력되지 않은 경우 을 통해 호출하여 생성합니다. (모델 > 재질속성 > 지반물성 를 호출합니다.)

프리로딩 높이

• 자동 생성될 프리로딩 단면의 증가높이를 설정합니다.
  • 증가 높이
    • 자동 생성될 프리로딩 증가높이를 입력합니다.
  • 증가개수
    • 자동 생성될 프리로딩 증가높이 개수를 입력합니다.
  • 높이계산
    • 프리로딩 단면이 생성될 증가높이가 자동 생성됩니다.
  • 높이
    • 자동 생성된 증가 높이가 표시됩니다.
    • 또는 사용자가 임의의 프리로딩 높이를 입력할 수 있습니다.

• 클릭하는 경우 새로운 프리로딩 매개변수 해석케이스가 추가됩니다.
• 클릭하는 경우 프리로딩 매개변수 해석케이스가 변경됩니다.
• 클릭하는 경우 프리로딩 매개변수 해석케이스가 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 프리로딩 검토는 해석종류가 1차원 압밀해석인 경우에만 생성이 가능합니다.
• (FEM해석 수행 불가)
