개요

• 파 괴유형별 외부하중의 크기/방향/위치를 선택합니다.
• 추가버튼을 통해 여러 방향과 크기의 하중을 동시에 적용할 수 있으며, 작업트리에 등록됩니다.
• 절리면을 정의한 이후에 외부하중을 적용할 수 있습니다.
• 외부하중 적용 시 안전율은 즉시 갱신되며 결과파일에서 적용된 외부하중의 종류와 방향/크기를 확인할 수 있습니다.

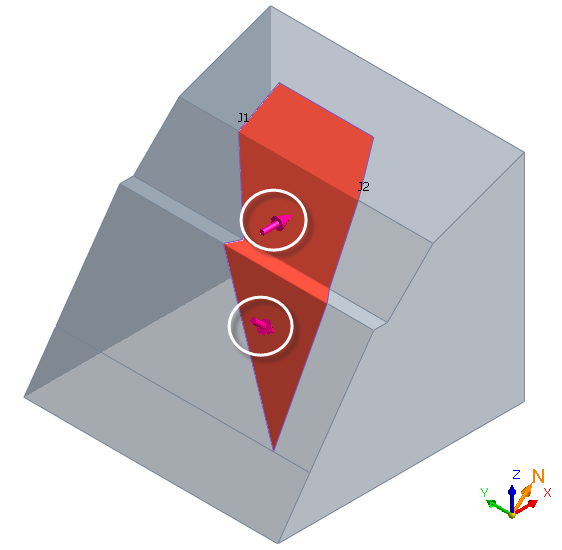

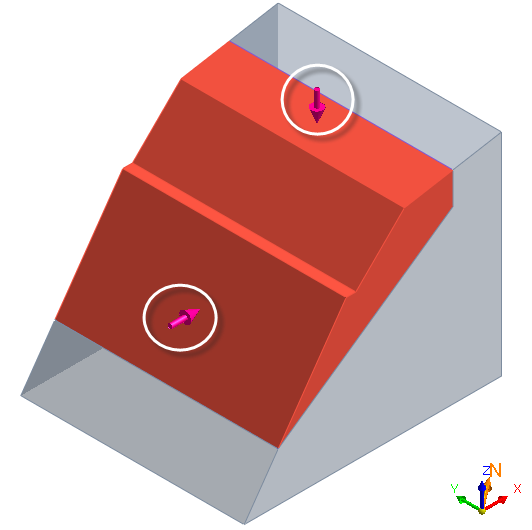

• 외부하중 적용 시 선택된 면의 도심위치에 방향에 따라 화살표로 표시되며, 실제 작용위치는 다른 모든 하중, 보강력과 마찬가지로 쐐기의 도심에 작용하는 것으로 해석에 반영됩니다.
• 작업트리에서 마우스 우측버튼 메뉴를 통해 추가/수정 또는 삭제할 수 있습니다.

상세설명

• 비탈면 상단에 재하되는 구조물 하중, 또는 절리시작점/소단에 저항력 증가의 목적으로 배치되는 보강형 옹벽을 적용할 때 외부하중의 방향과 크기(반력)로 모사할 수 있습니다.
• 하중이 재하되는 방향에 따라 안전율이 증가하거나 감소하게 됩니다.

1.평면파괴

구분	상세설명
ID	- 정수형태로 자동 입력됩니다. - 추가된 외부하중 삭제 후 다시 입력할 때 최근 입력된 외부하중 ID 이후부터 누적됩니다. - 즉, ID는 처음 입력된 외부하중의 고유수치가 됩니다.
이름	- 첨자로 구분하여 자동생성되며 숫자 및 문자열을 이용하여 변경할 수 있습니다.
위치	- 비탈면 구성 시 소단설치여부 및 소단개수에 따라 생성되는 비탈면을 하단부터 첨자로 구분하여 자동 등록됩니다. - 등록된 리스트 중 하중을 재하할 면을 선택하여 방향/크기를 설정합니다. - 선택된 면의 도심에 입력된 방향으로 화살표가 표시됩니다.

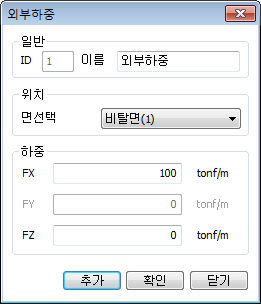

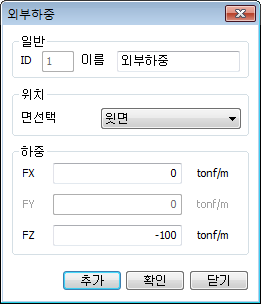

하중	- 전체좌표계 X, Z 기준으로 각 방향 벡터크기를 입력하여 최종 적용되는 하중의 방향과 크기를 입력할 수 있습니다.

2.쐐기파괴

구분	상세설명
ID	- 정수형태로 자동 입력됩니다. - 추가된 외부하중 삭제 후 다시 입력할 때 최근 입력된 외부하중 ID 이후부터 누적됩니다. - 즉, ID는 처음 입력된 외부하중의 고유수치가 됩니다.
이름	- 첨자로 구분하여 자동 생성되며 숫자 및 문자열을 이용하여 변경할 수 있습니다.
위치	- 비탈면 구성 시 소단설치여부 및 소단개수에 따라 생성되는 비탈면을 하단부터 첨자로 구분하여 자동 등록됩니다. - 등록된 리스트 중 하중을 재하할 면을 선택하여 방향/크기를 설정합니다. - 선택된 면의 도심에 입력된 방향으로 화살표가 표시됩니다.

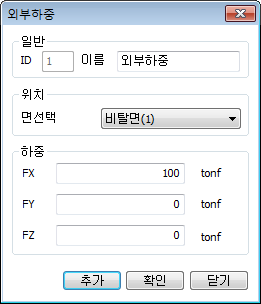

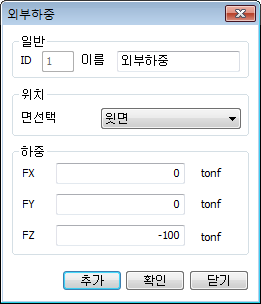

하중	- 전체좌표계 X, Y, Z 기준으로 각 방향 벡터크기를 입력하여 최종 적용되는 하중의 방향과 크기를 입력할 수 있습니다.
