절점하중 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 하중 > 절점하중

항목	내용
기능	임의의 절점에 하중을 입력하는 경우 활용하는 기능입니다. 절점하중은 집중하중(Force)과 모멘트(Moment)로 구분할 수 있습니다. 절점하중은 절점(Node)을 직접 지정하여 입력할 수 있으며, 선(Curve)에 할당할 수 있습니다. 선(Curve)에 할당된 절점하중은 해당 선(Curve)에 생성된 절점으로 환산됩니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 절점하중 Command Line : NodalLoad를 입력합니다.

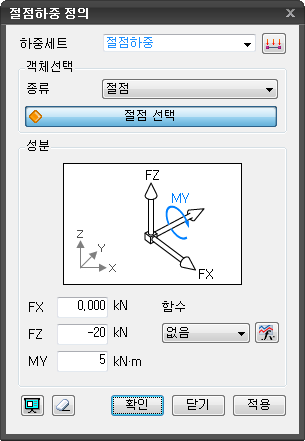

절점하중 정의

하중세트

• 절점하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

객체선택

• 절점하중을 입력할 객체를 선택합니다.

절점

• 절점을 직접 선택하여 입력할 경우에 선택합니다.

선

• 선에 절점하중을 입력할 경우에 선택하며, 선에 연관된 절점상에 절점하중이 입력됩니다.

성분

• 절점하중의 성분을 입력합니다.

FX, FZ, MY

• 각 방향에 대한 절점하중을 입력합니다. (단위계는 자동으로 환산됩니다.)

함수

• 우측의 를 클릭하여 변화하는 하중을 함수로 입력할 수 있습니다. (하중 & 경계조건 > 함수 > 기본함수 를 호출합니다.)

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 절점 선택 상태로 전환됩니다.

참고사항

• SoilWorks는 X, Z 평면 상에서 해석이 수행되므로, 입력 가능한 절점 하중의 종류는 Force X, Force Z, Moment Y 입니다. 각 하중이 적용되는 방향은 선형력의 경우 좌표계 +(상,우), -(하,좌)이며, 모멘트의 경우 반시계방향이 +입니다.
