기초형식 Home > SoilWorks > 기초(Foundation) > 기초 > 모델 > 기초형식

항목	내용
기능	직접기초 및 말뚝기초의 지지력산정을 위한 기초형식/형상을 정의합니다. 기초판의 크기, 말뚝의 종류 및 말뚝의 배치를 설정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 기초 > 모델 > 기초형식 Command : FoundationInfo"

일반

• 입력할 기초형식의 이름을 설정합니다.

  • 이름
    • 사용자가 작성할 기초형식의 이름을 설정합니다.
  • 형식
  • 사용자가 작성할 기초형식을 설정합니다.

  • 직접기초, 말뚝기초(Single), 말뚝기초(Group) 중에서 선택할 수 있습니다.



    기초형식-직접기초

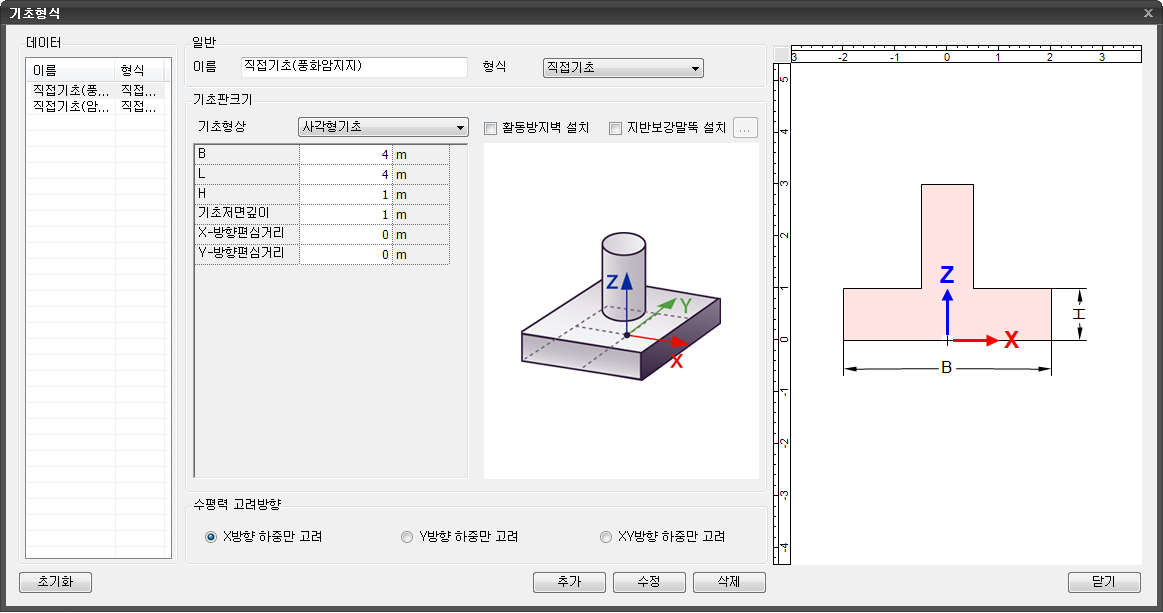

• <기초형식-직접기초>

직접기초

• 직접기초의 형상 및 크기를 지정합니다.

기초판 크기

• 기초형식중 기초판의 정보를 입력합니다.
  • 기초형상
    • 연속기초/원형기초/사각형기초 형상을 선택 합니다.
    • 활동방지벽 설치여부를 결정할 수 있습니다.
  • B
    • 기초판의 폭을 입력합니다.
  • L
    • 기초판의 길이를 입력합니다.
  • H
    • 기초판의 두께를 입력합니다.
  • 기초저면깊이
    • 기초판 바닥의 심도를 입력합니다.
    • (GL.- 의 값으로 입력되므로 지중일 경우"+ 값", 지상 돌출일 경우 "- 값"으로 입력)
    • 직접기초는 "- 값" 입력 시 지지력을 계산할 수 없습니다.
  • X방향 편심거리
    • 기초판의 X방향 편심거리를 입력합니다.
  • Y방향 편심거리
    • 기초판의 Y방향 편심거리를 입력합니다.
  • b (활동방지벽 설치에 체크시 활성화)
    • 활동방지벽 높이를 입력합니다.
  • B1 (활동방지벽 설치에 체크시 활성화)
    • 활동방지벽을 기준으로 기초판 좌측 폭을 입력합니다.
  • B2 (활동방지벽 설치에 체크시 활성화)
    • 활동방지벽의 폭을 입력합니다.
  • B3 (활동방지벽 설치에 체크시 활성화)
    • 활동방지벽을 기준으로 기초판 우측 폭을 입력합니다.
    • 전체 기초폭은 B1+B2+B3로 자동 계산 됩니다.

수평력 고려방향

• 경사하중을 고려할 경우 어느 축방향의 수평력으로 하중경사를 계산할지 설정합니다.
  • X방향 하중만 고려
    • 기초작용하중에 입력된 수평력중 X방향 하중을 이용하여 하중경사를 계산합니다.
  • Y방향 하중만 고려
    • 기초작용하중에 입력된 수평력중 Y방향 하중을 이용하여 하중경사를 계산합니다.
  • XY방향 모두 고려
    • X, Y 수평력중 절대값으로 큰 값을 고려하여 하중경사를 계산합니다.
    • 활동방지벽 설치시에는 비활성화 됩니다.

말뚝기초(Single)

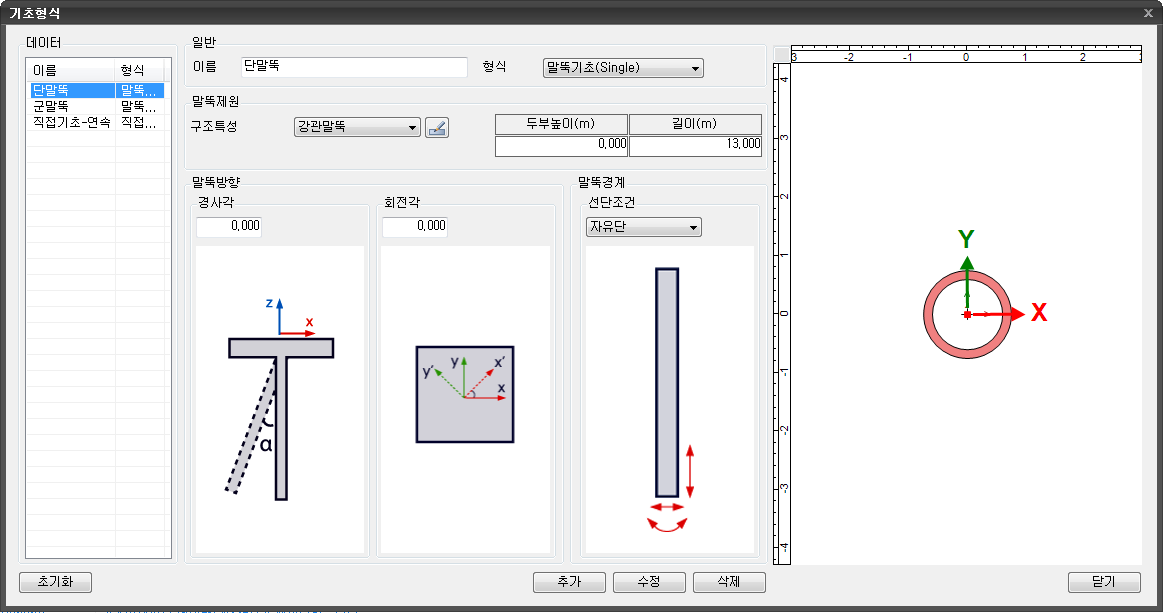

기초형식-말뚝기초Single

• 단일 말뚝기초의 형상 및 크기를 지정합니다.

말뚝제원

• 말뚝 구조특성및 길이를 입력합니다.
  • 두부깊이
    • 지표면을 기준으로 말뚝두부의 위치를 설정합니다.
    • GL.- 의 값으로 입력되므로 지중일 경우"+ 값", 지상 돌출일 경우 "- 값"으로 입력합니다.
  • 말뚝길이
    • 말뚝의 전체길이를 입력합니다.
  • 구조특성
    • 말뚝의 종류를 선택합니다.

말뚝방향

• 말뚝의 배치각도를 설정합니다.
  • 경사각
    • X-Z평면에서 말뚝의 기울기를 입력합니다.
    • -90 ~ 90도 사이의 수치를 입력합니다.
  • 회전각
    • X-Y평면에서 말뚝의 회전각을 입력합니다.
    • -360 ~ 360도 사이의 수치를 입력합니다.

말뚝경계

• 말뚝 두부의 경우 고정단으로 설정되어 있으며 말뚝 선단에 대하여 자유단, 힌지단, 고정단중에 선택할 수 있습니다.

말뚝기초(Group)

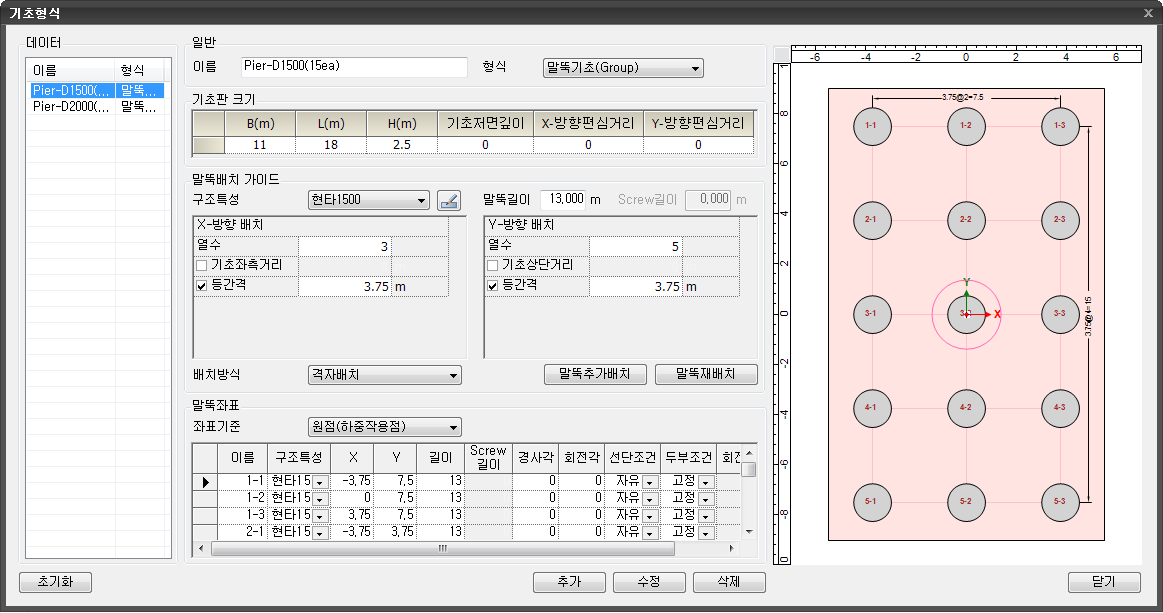

기초형식-말뚝기초Group

• 군말뚝의 기초판 크기 및 말뚝배치를 설정합니다.

말뚝배치 가이드

• 말뚝의 배치를 설정합니다.
  • 구조특성
    • 기초판에 배치할 말뚝의 종류를 선택합니다.
  • 말뚝길이
    • 말뚝의 길이를 입력합니다.
  • X방향 배치
    • 기초판에서 말뚝의 X방향 배치정보를 입력합니다.
    • 열수
      • 기초판의 X방향으로 배치될 말뚝의 개수를 입력합니다.
    • 기초 좌측거리
      • 기초판의 좌측 끝단에서 첫 번째 말뚝의 중심까지의 거리를 입력합니다.
      • 체크하지 않을 경우 기초판 X방향 중심부터 말뚝을 배치합니다.
    • 등간격
      • 말뚝이 등간격 배치일 경우 등간격 값을 입력합니다.
      • 체크하지 않을 경우 좌측부터 말뚝의 열간 간격을 입력합니다.
  • Y 방향 배치
    • 기초판에서 말뚝의 Y방향 배치정보를 입력합니다.
    • 열수
      • 기초판의 Y방향으로 배치될 말뚝의 개수를 입력합니다.
    • 기초 상단거리
      • 기초판의 위 끝단에서 첫 번째 말뚝의 중심까지의 거리를 입력합니다.
      • 체크하지 않을 경우 기초판 Y방향 중심부터 말뚝을 배치합니다.
    • 등간격
      • 말뚝이 등간격 배치일 경우 등간격 값을 입력합니다.
      • 체크하지 않을 경우 좌측부터 말뚝의 열간 간격을 입력합니다.
  • 배치방식
    • 말뚝의 배치 형식을 설정합니다.
    • (격자배치, 지그재그배치1, 지그재그배치2 로 구성되어 있습니다.)
  • 말뚝추가배치
    • 말뚝배치 가이드의 설정에 따라 추가적인 말뚝을 생성합니다.
  • 말뚝재배치
    • 기존에 생성된 말뚝을 삭제하고 말뚝배치 가이드의 설정에 따라 말뚝을 재생성합니다.

말뚝좌표

• 배치된 말뚝 각각에 대한 좌표 길이 경사각이나 회전각과 선단 및 두부경계조건을 설정합니다.
• 말뚝이 배치된 X, Y 좌표 및 말뚝의 길이와 제원은 말뚝배치 가이드에서 생성 및 설정된 값이 자동으로 입력되며 말뚝의 경사각과 회전각은 기본 "0" 으로 입력되어 있으므로, 다른 각도를 설정할 경우 직접 입력해야 합니다.
• 말뚝의 선단조건 및 두부조건은 기본 선단조건-자유, 두부조건-고정으로 설정되어 있습니다.
  • 좌표기준
    • 기초판에 배치된 말뚝의 XY좌표의 기준 위치를 설정합니다.
    • 원점(하중작용점)
      • 기초의 도심점(중앙점)을 기준으로 말뚝들의 좌표값이 설정됩니다.
    • 기초좌측하단
      • 기초판의 좌측하단을 기준으로 말뚝들의 좌표값이 설정됩니다.
    • 말뚝좌측하단
      • 배치된 말뚝의 최하단에 위치한 말뚝의 중심으로부터 말뚝의 좌표값이 설정됩니다.

• 대화상자가 초기화 상태로 전환됩니다.
• 클릭하는 경우 입력한 기초판의 데이터가 생성됩니다.
• 클릭하는 경우 기초판 데이터가 수정됩니다.
• 클릭하는 경우 기초판 데이터가 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 배치된 말뚝 도면에서의 동작!
• 배치된 말뚝은 하나 또는 여러개를 선택하여 마우스로 Drag하여 이동배치가 가능합니다.
• 이때 좌표값은 자동으로 이동된 위치로 바뀌어 업데이트 됩니다.
• 배치된 말뚝은 하나 또는 여러개를 선택하여 "Delete" 키를 이용하여 삭제가 가능합니다.
• 기존 배치된 말뚝에서는 하나 또는 여러개를 선택하여 "Ctrl + Drag"와 함께 복사하여 배치가 가능합니다.
