다각형 Home > SoilWorks > Drawing-for-Geotech > 그리기 > 다각형

실행방법

• 실행경로 : 메인 메뉴에서 [그리기] > [다각형]

• 명령어 : POLYGON

• 단축키 : POL

관련기능

명령행

상세설명

• 다각현 작성 기능으로 3각형 부터, 1024각형 까지 작도할 수 있으며, 작도된 선은 폴리선의 성격을 갖습니다.

다각형의 중심

• 다각형의 중심을 지정합니다.

• 옵션 입력 [원에 내접(I)/원에 외접(C)] <현재>:또는 c를 입력하거나 Enter 키를 누릅니다

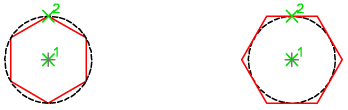

• 원에 내접

  • 다각형의 모든 정점이 있는 원의 반지름을 지정합니다.
  • 원의 반지름 지정:점(2)을 지정하거나 값을 입력합니다.

  • 좌표 입력 장치로 반지름을 지정하면 다각형의 회전과 크기가 결정됩니다.
  • 값으로 반지름을 지정하면 현재 스냅 회전 각도로 다각형의 맨 아래 모서리를 그립니다.

• 원에 외접

  • 다각형의 중심에서 다각형 모서리의 중간점까지의 거리를 지정합니다.
  • 원의 반지름 지정: 거리를 지정합니다.

  • 좌표 입력 장치로 반지름을 지정하면 다각형의 회전과 크기가 결정됩니다.
  • 값으로 반지름을 지정하면 현재 스냅 회전 각도로 다각형의 맨 아래 모서리를 그립니다.

모서리

• 첫 번째 모서리의 끝점을 지정하여 다각형을 정의합니다.
• 모서리의 첫 번째 끝점 지정: 점(1)을 지정합니다.
• 모서리의 두 번째 끝점 지정: 점(2)을 지정합니다.

• 면의 수를 포함하여 다각형의 여러 매개변수를 지정할 수 있습니다. 내접과 외접 옵션 간의 차이가 표시됩니다.
