일반하중 Home > SoilWorks > 모델링 > 단면 모델링 > 일반하중

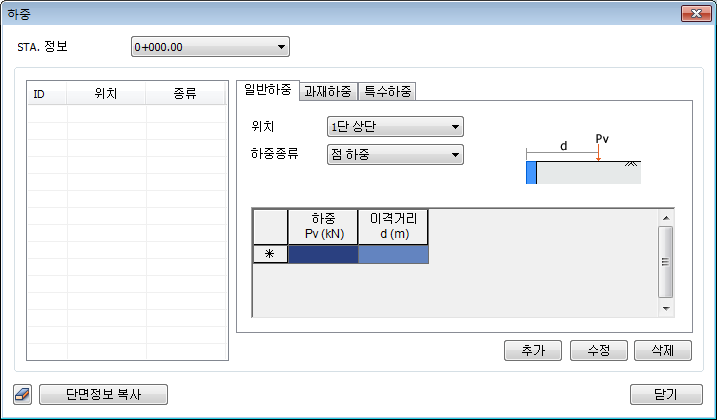

리본 메뉴의 하중 아이콘

개요

다양한 형태의 하중을 정의합니다.

상세정보

상부구조물이 존재하는 옹벽 단에서 과재하중(사/활하중)을 적용할 수 있습니다.

1. 일반하중
점하중		이격거리(d)와 하중 값(Pv)을 입력합니다.
선하중		이격거리(d), 이격깊이(y), 하중 값(Pv)을 입력합니다. 하중타입을 사하중(DL)/활하중(LL)으로 구분할 수 있습니다. 구조물 속성에서 입력하는 사하중/활하중의 결과는 선하중으로 분류됩니다.
면하중		이격거리(d), 면하중이 가해지는 폭(bf), 길이(L), 이격깊이(y), 하중 값(Pv)을 입력합니다. 이 때 이격거리는 면하중이 가해지는 폭 중앙까지의 거리입니다. 하중타입을 사하중(DL)/활하중(LL)으로 구분할 수 있습니다.
압력하중		등분포/변분포 타입으로 압력하중을 정의할 수 있습니다. 이격거리(d), 압력하중이 가해지는 폭(b), 이격깊이(y), 하중 값(Pv)을 입력합니다. 이때 이격거리는 압력하중이 가해지는 시작점까지의 거리입니다. 하중타입을 사하중(DL)/활하중(LL)으로 구분할 수 있습니다.
수평하중		수평거리(Lb), 이격깊이(Zh), 하중 값(Ph)를 입력합니다. 프로젝트 설정에서 설계기준이 NCMA 인 경우, 수평하중은 적용할 수 없습니다.
2. 과재하중
과재하중		사하중(DL)/활하중(LL) 타입을 정의하고, 이격거리(d)와 하중 값(Pv)을 입력합니다.
3. 특수하중
특수하중		첫 번째 보강재와 두 번째 보강재에만 가해지는 충격하중과 지주하중을 정의합니다. 충격하중이 가해지는 보강재에서는 장기인장강도(Td)에 크리프 특성을 고려한 강도감소계수는 고려하지 않습니다. 프로젝트 설정에서 설계기준이 NCMA 인 경우, 특수하중은 적용할 수 없습니다.

최종 수정일: 2026-03-25
