링크 Home > SoilWorks > 침투(Seepage) > 모델 > 요소 > 링크

항목	내용
기능	강체연결(Rigid Link)은 구조물의 기하학적 상대거동을 상호 구속하는 기능이며, 탄성연결(Elastic Link)은 두 개의 절점을 사용자가 입력하는 강성으로 연결하여 요소처럼 거동할 수 있도록 하는 기능입니다. 강체연결(Rigid Link)에서 기하학적 상대거동의 구속은 임의의 절점의 자유도에서 한 개 또는 그 이상의 절점 자유도를 종속시키는 것을 말하며, 임의의 절점을 주절점(Master Node)이라 하고 자유도가 종속되는 절점을 종속절점(Slave Node)이라 합니다. 두 개의 절점을 트러스나 보 요소를 사용하여 연결할 수도 있지만 이 방법은 사용자가 원하는 크기와 방향의 강성을 만들어 주기에는 적절하지 못합니다. 따라서 두 절점을 사용자가 원하는 강성으로 연결하고자 하는 경우에는 탄성연결(Elastic Link)을 사용합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 링크 Command Line : LinkElement를 입력합니다.

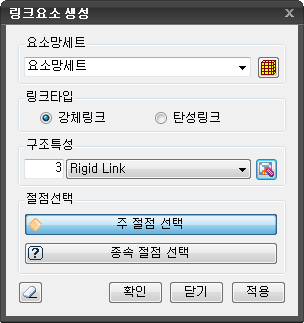

<링크>

요소망세트

• 요소망 세트의 이름을 입력합니다. 추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

링크타입

강체링크

• 강체연결(Rigid Link)을 생성합니다.

탄성링크

• 탄성연결(Elastic Link)을 생성합니다.

구조특성

• 링크요소의 구조재질을 선택합니다. 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조재질 을 호출합니다.)

절점선택

링크타입: 강체링크

• 주 절점 선택 : 강체링크를 생성할 주절점을 지정합니다.

• 종속 절점 선택 : 주절점에 연결할 종속절점을 지정합니다. (복수 선택 가능)

링크타입: 탄성링크

• 절점 1 선택 : 탄성링크를 생성할 첫번째 절점을 선택합니다.

• 절점 2 선택 : 탄성링크를 생성할 두번째 절점을 선택합니다. (탄성연결은 1:1로 생성할 수 있습니다.)

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다.

• , 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 요소가 생성된 후 다시 주절점 선택 상태로 전환됩니다.
