벡터 Home > SoilWorks > 침투(Seepage) > 결과 > 특성윈도우 > 벡터

항목	내용
기능	벡터 결과의 상세 항목을 지정합니다. 결과항목 중 (V)가 표현되어 있는 항목들만 해당됩니다. '결과 > 상세결과 : 표시형식'에서 '벡터'를 선택해야 확인할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀

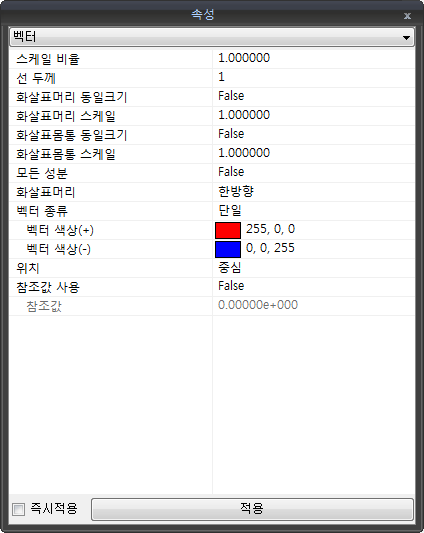

호출	특성윈도우 > 벡터

벡터

스케일 비율

• 벡터의 scale factor를 입력하여 확인합니다.

선 두께

• 벡터 선의 두께를 지정합니다.

화살표머리 동일크기

• True

  • 벡터 결과 크기에 무관하게 화살표머리의 크기를 동일하게 결정합니다.
  • 크기는 '화살표머리 스케일'에서 조정합니다.

• False

  • 벡터 결과 크기에 따라 자동으로 화살표머리의 크기를 결정합니다.

화살표몸통 동일크기

• True

  • 벡터 결과 크기에 무관하게 화살표몸통의 크기를 동일하게 결정합니다.
  • 크기는 '화살표몸통 스케일'에서 조정합니다.

• False

  • 벡터 결과 크기에 따라 자동으로 화살표몸통의 크기를 결정합니다.

모든 성분

• 지반 요소의 주응력 벡터를 출력하는 경우 'True'이면 최대주응력과 최소주응력을 동시에 출력합니다.

화살표머리

• 한방향

  • 벡터 방향에만 화살표머리를 표시합니다.

• 양방향

  • 벡터 양단에 화살표머리를 표시합니다.

• 방향없음

  • 벡터 머리를 표시하지 않습니다.

벡터 종류

• 단색

  • 벡터 색상(+), 벡터 색상(-)에 지정된 색으로 벡터 진행방향에 따라 결과를 출력합니다.

• 컨투어

  • 컨투어 색상으로 벡터 결과를 출력합니다.

위치

• 중심

  • 절점에 벡터의 중심부가 위치하도록 출력합니다.

• 시작

  • 절점에서 벡터의 시작부가 위치하도록 출력합니다.

• 끝

  • 절점에서 벡터의 끝이 위치하도록 출력합니다.

참조값 사용

• '참조값'에서 선택한 벡터 결과를 기준으로 벡터를 표현할 지 여부를 지정합니다.

  • 참조값
    • 기준이 되는 값을 정의합니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
