결과그래프 Home > SoilWorks > 동해석(Dynamic) > 결과 > 시간이력결과 > 결과그래프

항목	내용
기능	시간이력해석/등가선형해석 결과를 시간별 그래프로 확인하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인 메뉴 : 결과 > 시간이력 결과 > 결과 그래프 Command Line : THResultGraph를 입력합니다.

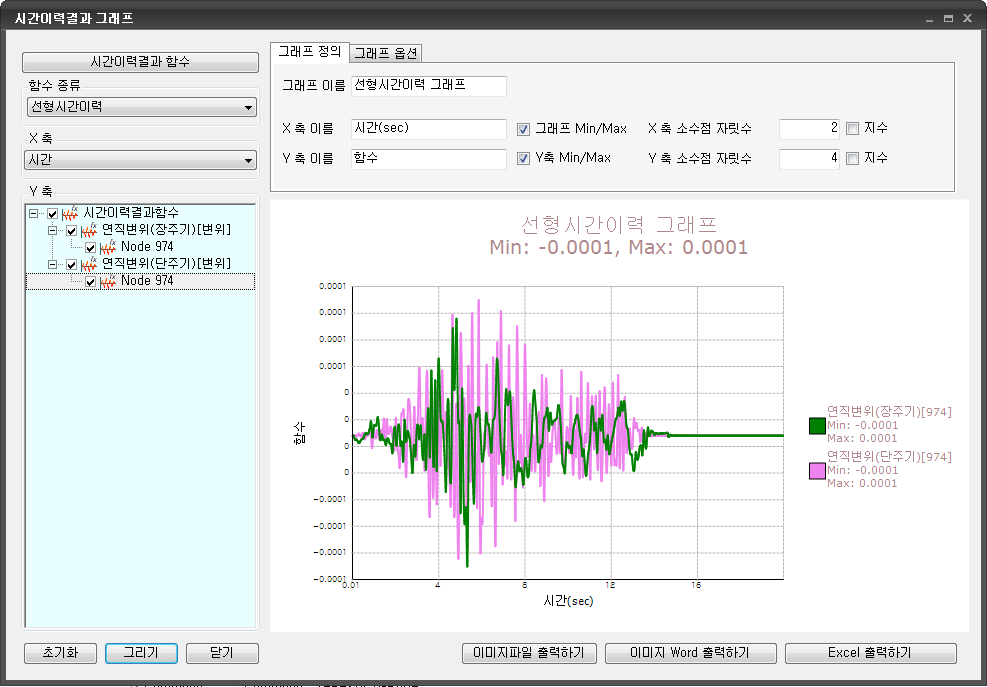

시간이력결과 그래프

시간이력결과 함수

• 그래프로 출력하려는 결과 출력함수를 정의하거나 변경합니다.

함수종류

• 해석타입 별 함수종류를 선택합니다.(선형시간이력, 등가선형시간이력,응답스펙트럼(등가선형), 퓨리에 증폭(등가선형))

Y축

• 결과 그래프의 수직축에 나타낼 출력함수를 정의합니다.
• 체크된 함수 모두 결과 그래프로 출력됩니다.

그래프옵션

• 최소/최대값 고려
  • 그리기된 전체 그래프 결과에서 최소/최대값 범위를 설정합니다.
• 현재 그래프값 사용
  • 그래프에서 보여지는 값으로 최소값/최대값 범위를 지정해 줍니다.
• 최소값
  • 출력하고자 하는 그래프의 최소값을 입력합니다.
• 최대값
  • 출력하고자 하는 그래프의 최대값을 입력합니다.
• 분할개수
  • 그래프 최소값과 최대값 사이의 분할개수를 입력합니다.
• 로그스케일
  • 로그스케일이 표시될 축을 선택합니다 .
  • X 축 로그 : 그래프 X 축을 로그 (log) 간격으로 설정합니다 .
• Y 축 로그 : 그래프 Y 축을 로그 (log) 간격으로 설정합니다 .

그래프 스타일

• 선색
  • 그래프 선 색을 지정합니다.
• 선 너비
  • 그래프 선 너비를 지정합니다.
• 선 대시종류
  • 그래프 선 대시종류를 지정합니다.

그래프 정의

• 결과 그래프의 제목을 입력하거나, 좌표축의 출력 형태를 지정합니다.
  • 그래프 이름
    • 그래프의 이름을 입력합니다.
  • X축 이름
    • 그래프의 X축 이름을 입력합니다.
  • Y축 이름
    • 그래프의 Y축 이름을 입력합니다.
  • X축 소수점 자릿수
    • X축 소수점 자릿수를 지정하고, 지수 옵션을 체크하면 지수형식으로 그래프를 출력합니다.
  • Y축 소수점 자릿수
    • Y축 소수점 자릿수를 지정하고, 지수 옵션을 체크하면 지수형식으로 그래프를 출력합니다.

이미지 Word 출력하기

• 사용자가 지정한 함수 그래프의 이미지파일을 워드 (Word) 파일로 출력합니다 .

Excel 출력하기

• 사용자가 지정한 함수의 데이터 정보와 그래프 결과를 엑셀 (Excel) 파일로 출력합니다 .

• 대화상자가 초기화 상태로 전환됩니다.
• Y축에서 클릭한 함수 그래프를 그려줍니다.
• 클릭하거나, 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 그래프 그리기한 함수를 이미지파일로 출력합니다.
• 2개 이상 선택된 함수는 1개 함수별로 이미지파일이 출력되고, 전체가 그려진 함수가 추가로 출력됩니다.
