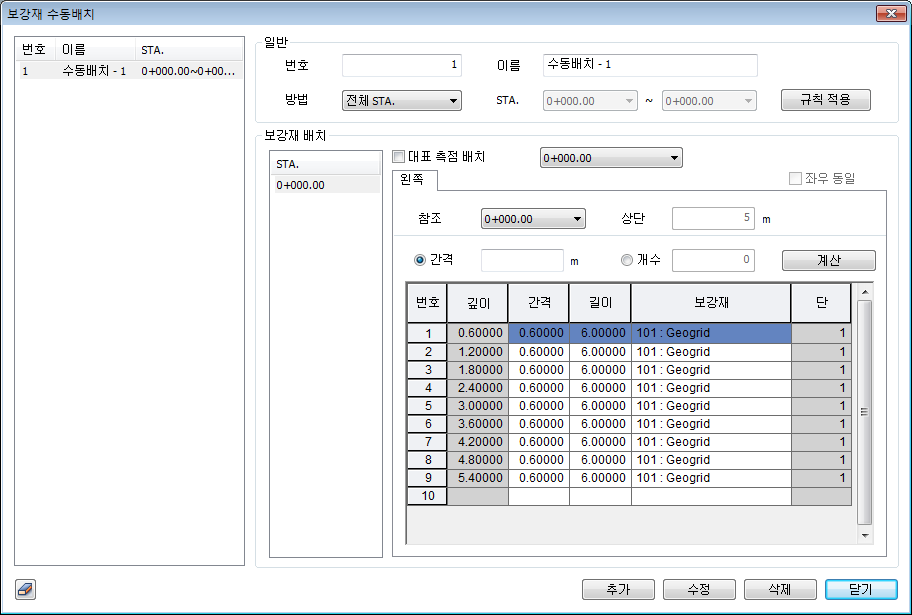

수동배치 Home > SoilWorks > 설계 > 보강재 설계 > 수동배치

리본 메뉴의 수동배치 아이콘

개요

• 보강재를 사용자가 직접 배치합니다 .

상세정보

방법

• 전체 STA.', ' 부분 STA.' 을 선택할 수 있습니다 .
• ' 전체 STA.' 은 옹벽형상계획에 정의된 전체 구간에 대해 보강재를 배치하게 되고 , ' 부분 STA.' 은 시점구간과 종점구간을 정의하여 보강재를 배치하게 됩니다 .
• 클릭하면 하단의 보강재 배치에 STA. 정보가 리스트로 등록됩니다 .

보강재배치

• 각 STA. 별로 보강재를 배치합니다 .

대표 측점 배치 .

• 여러 STA. 에 보강재를 배치할 경우 , 대표측점이 되는 STA. 에 배치된 위치와 보강재 정보를 동일하게 복사할 수 있는 옵션입니다 .

좌우 동일

• 프로젝트 설정에서 옹벽방향이 Back to Back 일 때 활성화 되며 , 좌우 옹벽의 보강재 배치를 동일하게 할 때 지정합니다 .
• 좌우 옹벽의 상하단고가 다를 경우에는 복사될 우측 옹벽의 상단고를 기준으로 상대 깊이로 보강재가 배치 됩니다 .

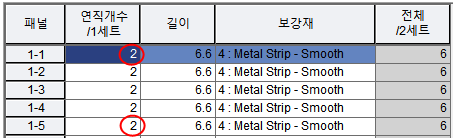

• 패널식 벽체에서는 패널의 총 개수가 같아야 복사되며 , 1 세트에 배치되는 연직개수와 보강재 길이 / 속성이 복사 됩니다 .

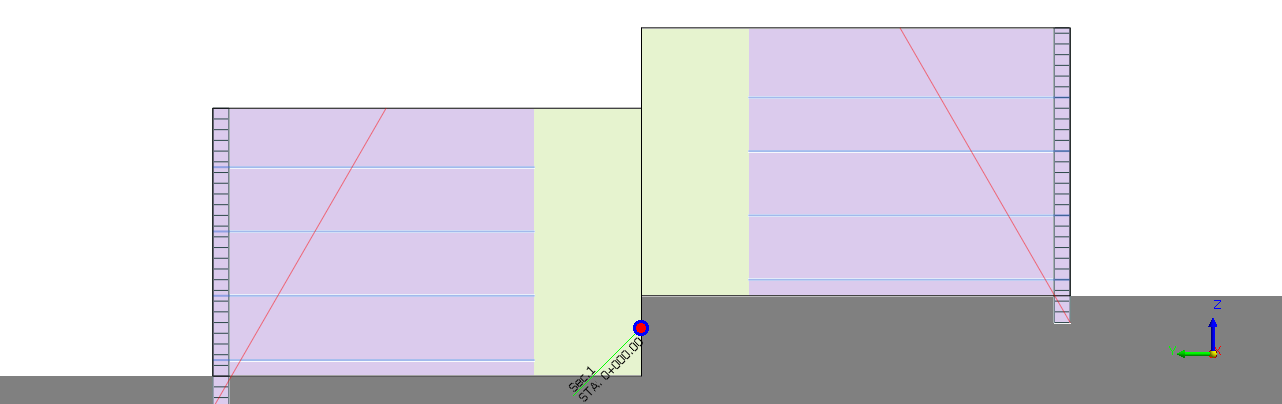

[예) 블록식 - 좌우 상하단고 높이가 다른 경우]

참조

• 블록식 전면벽체에서 보강재를 배치할 기준 STA. 을 정의합니다 .
• 선택한 기준 STA. 의 최상단고가 우측 상단 열에 출력됩니다 .
• ( 여러 STA. 에서 동일한 레벨에 보강재를 포설하는 경우 , 동일한 참조 STA. 을 선택하여 보강재의 간격을 조정하는데 용이합니다 .) 패널식 전면벽체에서는 보강재를 배치할 수 있는 패널정보가 출력되므로 , 참조 / 상단 정보가 없습니다 .

간격

• 블록식 전면벽체에서 참조 STA. 의 상단고를 기준으로 보강재를 배치할 간격을 입력하는 방식입니다 .
• 값을 한 개 입력하면 , 동일 간격으로 보강재가 배치되고 , 각기 다른 간격으로 배치하려면 콤마 (,) 를 통해 입력합니다 .
• ' 개수 @ 간격 ' 으로 배치 가능하므로 , 3@1,0.5,1,0.5 를 입력하면 , 1m 간격으로 3 개가 배치된 후 , 3.5m, 4.5m, 5m 깊이에 보강재가 배치됩니다 .

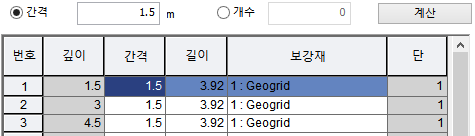

균등간격

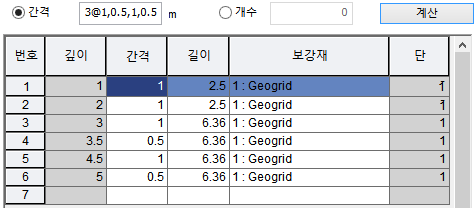

불균등간격

개수

• 전체 옹벽에 설치될 보강재 개수를 입력하는 방식입니다 .
• 균등간격으로 자동배치됩니다 .

계산

• 블록식 전면벽체에서 사용자가 정의한 참조 STA., 거리 혹은 개수 정보를 통해 보강재 위치를 계산합니다.

깊이

• 블록식 전면벽체일 때 , 참조 STA. 의 상단고를 기준으로 보강재가 배치되는 깊이가 표현됩니다.

길이

• 보강재의 길이를 입력합니다 .
• 기본 배치되는 보강재 길이는 FHWA/NCMA 설계기준에 따라 최소길이를 만족시키도록 계산하며 , 사용자가 임의로 수정 가능합니다 .

보강재

• 프로젝트 설정에서 정의한 보강재 타입에 등록되는 있는 보강재 속성을 정의합니다 .

단

• 보강재가 옹벽 정보에서 어느 단에 속해 있는지 표현됩니다 1 단과 2 단 모두 배치 가능한 깊이에 존재하는 보강재는 사용자가 임의로 단 정보를 수정할 수 있습니다 .

전체 /2 세트

• 패널식 전면벽체에서 위와 같은 이유로 보강재의 좌우 간격과 상하 간격을 고려하여 2 개 패널에 들어가는 전체 보강재 개수를 표현합니다 .

추가

• 사용자가 배치한 보강재 정보를 추가합니다 .
• 단 , 블록식일 때에는 실제 블록 위치를 고려하여 배치할 수 없는 위치를 사용자가 정의한 경우 아래와 같은 경고 메시지를 출력하고 가장 인접한 위치로 자동배치를 합니다.

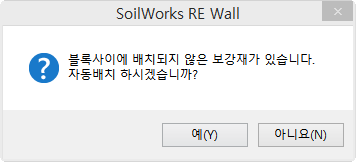

재배치 경고메시지

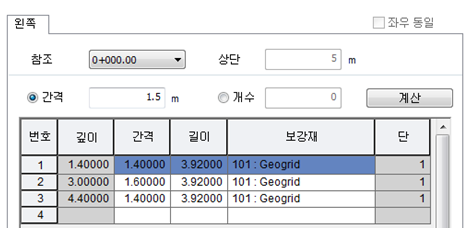

자동배치 전

자동배치 후
