번호재정렬 Home > SoilWorks > 터널(Ground) > 모델 > 요소 > 번호재정렬

항목	내용
기능	요소 번호를 재정렬하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 번호재정렬 Command LIne : ElementReNumbering 을 입력합니다.

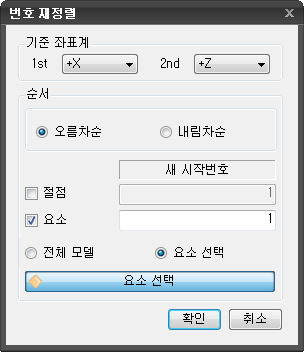

<번호재정렬>

기준좌표계

• 정렬기준이 될 방향을 설정합니다.

1st

• 첫 번째 기준을 선택합니다. +X, -X, +Z, -Z 를 선택할 수 있습니다.

2nd

• 두 번째 기준을 선택합니다. 1st의 선택에 따라서 +X, -X 또는 +Z, -Z 를 선택할 수 있습니다.

순서

• 입력한 거리 이내의 절점을 탐색하는 기능입니다.

오름차순

• 오름차순으로 번호를 정렬합니다.

내림차순

• 내림차순으로 번호를 정렬합니다.

절점

• 절점의 번호를 재정렬합니다. 체크 해제할 경우 절점의 번호는 재정렬되지 않습니다.

요소

• 요소의 번호를 재정렬합니다. 체크 해제할 경우 요소의 번호는 재정렬되지 않습니다.

전체 모델

• 전체모델의 절점 / 요소번호를 재정렬합니다.

요소선택

• 선택한 요소에서만 절점 / 요소번호를 재정렬합니다.

• 클릭하는 경우 재정렬이 수행된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
