면유량 Home > SoilWorks > 침투(Seepage) > 경계조건/해석 > 경계 > 면유량

항목	내용
기능	표면유량 경계조건을 단위 면적당 유량의 형태로 입력하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 경계조건 & 해석 > 경계 > 면유량 Command : SurfaceFlux"

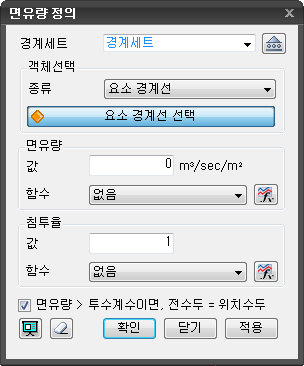

면유량

경계세트

• 표면유량 경계조건의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

객체선택

• 경계조건을 할당할 객체를 선택합니다.
  • 요소경계
    • 임의의 요소경계를 직접 지정하여 할당합니다.
  • 선
    • 선(Curve)를 선택하여 할당합니다.

면유량

• 표면유량정보를 입력합니다.
  • 값
    • 유입(+), 유출(-) 유량을 입력합니다.
  • 함수
    • 침투경계조건 함수를 활용하는 경우 체크하여 입력된 함수를 선택하거나 을 클릭하여 대화상자 호출 후 입력합니다.
    • (경계조건 & 해석 > 경계 > 침투함수 )

침투율

• 침투율 정보를 입력합니다 .
  • 값
    • 면유량이 실제 지반에 침투되는 비율을 입력합니다 .
  • 함수
    • 침투경계조건 함수를 활용하는 경우 체크하여 입력된 함수를 선택하거나 을 클릭하여 대화상자 호출 후 입력합니다 .
    • ( 경계조건 & 해석 > 경계 > 침투율함수 )
    • 침투율 함수는 면유량 경계가 적용된 요소 경계선의 기울기 대비 침투율 값으로 정의합니다 .

면유량>투수계수이면, 전수두=위치수두

• 면유량이 투수계수보다 큰 경우 전수두를 위치수두와 같게 설정하여, 경계조건을 수위조건으로 변경해 줍니다.

• 미리보기를 클릭하여 표면유량 경계조건의 생성을 확인할 수 있습니다.
• 대화상자가 초기화 상태로 전환됩니다.
• 클릭하는 경우 면유량 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 면유량 경계조건이 생성된 후 다시 요소경계 선택 상태로 전환됩니다.
