선하중(압밀) Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 하중 > 선하중

항목	내용
기능	1차원 압밀해석에 적용할 하중을 생성하기 위한 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 1차원압밀 > 하중 > 선하중 Command : LineLoad

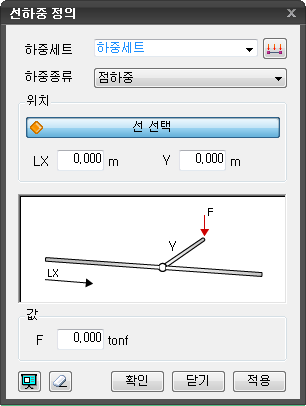

선하중(연약지반모듈)

하중세트

• 하중세트의 이름을 입력합니다.
• 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.
• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

하중종류

• 하중의 종류를 선택합니다.
  • 점하중
    • 집중하중을 고려합니다.
  • 선하중
    • 단위길이 당 선하중을 고려합니다.
  • 띠하중
    • 단위면적 당 하중을 고려합니다.
  • 구형하중
    • 단위면적 당 하중을 고려합니다.

위치

• 하중이 입력될 위치를 결정합니다.
  • 선 선택
    • 하중이 입력될 커브를 선택합니다.
  • LX
    • 커브상의 좌측으로부터 떨어진 길이를 입력합니다.
  • Y
    • 하중의 면외방향 거리를 입력하니다.
    • ( 점하중 , 구형하중 인 경우만 활성화 됩니다.)
  • RX
    • 커브상의 좌측으로부터 떨어진 길이를 입력합니다.
    • ( 띠하중 인 경우만 활성화 됩니다.)
  • a, b
    • 하중의 면외방향 폭을 입력합니다.
    • ( 구형하중 인 경우만 활성화 됩니다.)

값

• 하중의 크기를 입력합니다.

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.
• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 하중이 생성된 후 다시 선 선택 상태로 전환됩니다.
