절점생성 Home > SoilWorks > 동해석(Dynamic) > 모델 > 절점 > 절점생성

항목	내용
기능	사용자가 직접 절점을 생성하는 경우 사용하는 기능입니다. 생성된 요소망에 추가의 절점을 생성하는 경우 활용할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 절점 > 절점생성 Command Line : CreateNode를 입력합니다.

<절점 생성>

요소망 세트

• 요소망 세트의 이름을 입력합니다. 생성된 절점은 입력 및 선택된 요소망 세트에 반영됩니다.

좌표

• 절점을 생성할 위치를 직접 입력하거나 모델정보 상에서 선택합니다.

• 클릭하는 경우 절점이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 절점이 생성된 후 다시 절점 선택 상태로 전환됩니다.

참고사항

• 모델정보 상에 절점을 생성하면 요소망 내부에 절점이 표시됩니다.

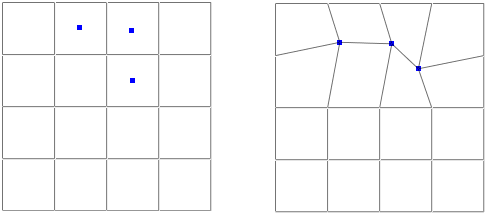

• 절점이 생성되어 독립적으로 존재하는 경우 해석상 영향을 미칠 수 없으며, 아래 우측그림과 같이 인접절점과 병합하면 해석결과에 반영됩니다.
