기능	절점 / 요소번호를 재정렬하는 경우 활용합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 절점 > 번호재정렬 Command Line : NodeRenumbering 을 입력합니다.

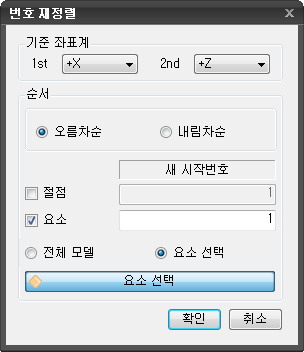

<번호재정렬>

기준좌표계

• 정렬기준이 될 방향을 설정합니다.

1st

• 첫 번째 기준을 선택합니다. +X, -X, +Z, -Z 를 선택할 수 있습니다.

2nd

• 두 번째 기준을 선택합니다. 1st의 선택에 따라서 +X, -X 또는 +Z, Z 를 선택할 수 있습니다.

순서

오름차순

• 오름차순으로 번호를 정렬합니다.

내림차순

• 내림차순으로 번호를 정렬합니다.

절점

• 절점의 번호를 재정렬합니다. 체크 해제할 경우 절점의 번호는 재정렬되지 않습니다.

요소

• 요소의 번호를 재정렬합니다. 체크 해제할 경우 요소의 번호는 재정렬되지 않습니다.

전체 모델

• 전체모델의 절점 / 요소번호를 재정렬합니다.

요소선택

• 선택한 요소에서만 절점 / 요소번호를 재정렬합니다.

• 클릭하는 경우 재정렬이 수행된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 요소망 생성시 기본으로 부여받는 절점번호를 사용자가 재정렬하고자 하는 경우 첫번째 기준방향, 두번째 기준방향을 설정한 후 오름 / 내림차순과 시작번호를 입력하여 절점번호를 재정렬할 수 있습니다.

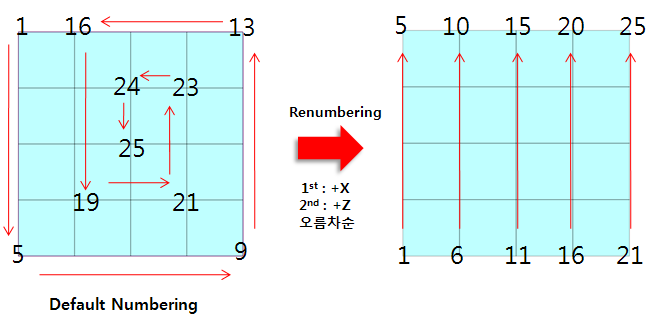

• 하단의 그림은 반시계 방향으로 형성된 절점정보를 1차 기준 +X방향, 2차 기준 +Z방향으로 적용한 후 시작번호 1번부터 오름차순으로 재정렬한 예 입니다.



• 전체 요소망의 절점 / 요소번호를 재정렬하는 경우 시작번호를 1로 하는 것이 일반적입니다.

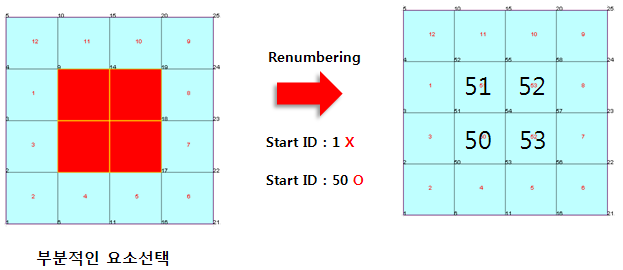

• 그러나 부분적인 요소를 선택하여 절점 / 요소번호를 재정렬하는 경우, 사용자가 입력한 시작번호가 선택하지 않은 요소에 이미 할당되어 있는 경우 재정렬할 수 없으며, 선택되지 않은 요소에 할당되지 않은 번호를 시작번호로 입력해야 재정렬할 수 있습니다.
