절점연결 Home > SoilWorks > 터널(Ground) > 모델 > 요소 > 절점연결

항목	내용
기능	공유되어 있는 절점의 연결을 끊거나 강체와 같은 링크요소를 생성할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 절점연결 Command Line : NodeConnection를 입력합니다.

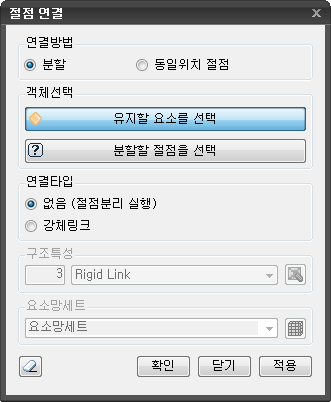

<절점연결 - 분할>

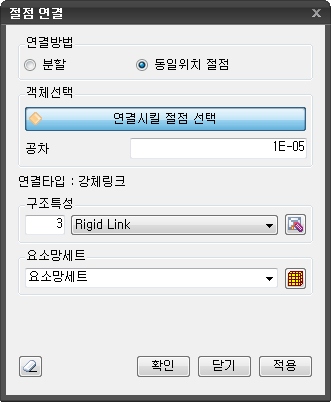

<절점연결 - 동일위치 절점>

연결방법

분할

• 분리할 절점이 포함된 요소를 선택하고, 선택된 요소절점 중 분할 또는 강체링크를 생성할 절점을 선택합니다.

동일위치 절점

• 선택된 절점들 중 공차 범위 이내의 절점 사이에 강체링크를 생성합니다. 공차는 절점연결의 허용 한계로서, 절점들 간의 거리가 공차보다 작은 경우에만 기능이 적용됩니다. 모델링 오류에 의해 미세하게 떨어진 두 절점 사이를 자동으로 연결할 때 주로 사용됩니다.

구조특성

• 스프링의 구조재질를 입력합니다. 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조재질 을 호출합니다.)

요소망 세트

• 요소망세트의 이름 을 입력합니다 . 강체링크로 생성되는 경우에만 요소망세트로 등록할 수 있습니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 요소가 생성된 후 다시 절점 선택 상태로 전환됩니다.
