배수재특성변경 Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 경계 > 배수재특성변경

항목	내용
기능	시공단계 중 배수재 속성변경을 모사하기 위한 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 1차원 압밀 > 경계 > 배수재특성변경 Command : ChangeDrainProperty1D

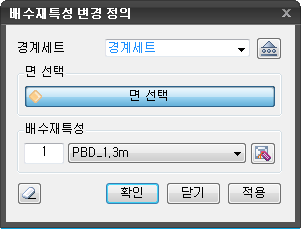

배수재특성 변경 정의

경계세트

• 배수재의 속성을 변경할 경계조건의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼 을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

면 선택

• 변경 전 배수재의 속성이 할당된 면(surface)을 선택합니다.

배수재특성

• 변경 할 배수재의 속성을 선택합니다.
• 미리 정의되어있는 배수재특성이 없는 경우 우측의 배수재특성 정의 버튼을 클릭하여 배수재 특성 정의 대화창을 불러와 배수재특성을 생성합니다.
• (1차원 압밀 > 재질속성 > 배수재 를 호출합니다.)

• 대화상자가 초기화 상태로 전환됩니다.
• 클릭하는 경우 배수재속성이 변경된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 배수재속성이 변경된 후 다시 면 선택 상태로 전환됩니다.
