개요

평사투영망 위에 도시된 두 절리정보의 사잇각을 계산하는 기능입니다.
입력된 절리극점은 스냅기능이 활성화되며, 절리정보가 없는 위치를 선택할 경우에도 선택된 두 지점간의 사잇각을 계산합니다.
직접 지점의 방향/각도를 수치 입력할 경우 입력된 위치가 평사투영망에 표시됩니다.
도구 > 면의 경사그리드와 혼용할 수 있지만 보다 정확한 사잇각 계산이 가능합니다.

상세설명

1.단면

구분

상세설명

지점

작업설정에서 선택된 절리방향 기준이 출력되고 상태표시줄(Status bar)에서 침강방향/침강각 기준으로 변경할 수 있습니다.
마우스 포인터 위치에 따라 절리방향 기준에 따른 위치정보가 실시간으로 출력됩니다.

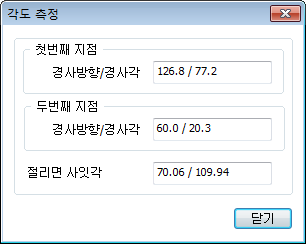

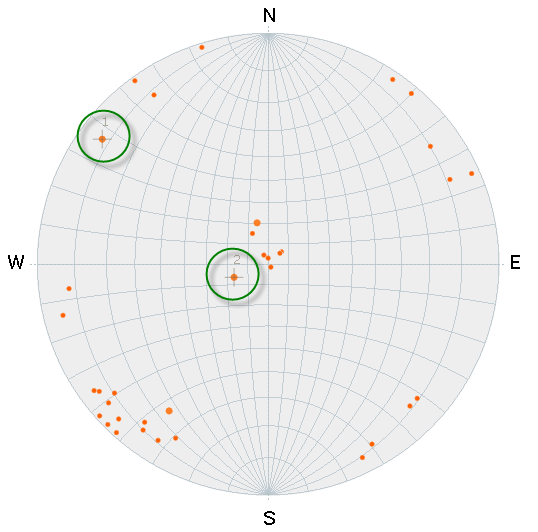

첫번째, 두번째 지점을 연속으로 선택하면 두 지점 사이의 두 직선 사잇각이 즉시 계산됩니다.
직접 수치를 입력할 경우, 수치범위를 벗어난 방향/각도 입력 시 (ex) -230, 370.) 방향은 0~360도 범위 이내, 각도는 0~90도 범위 이내로 자동환산하여 등록됩니다.

참고 두 극점의 벡터 내적에 의해 계산된 사잇각은 합이 180도가 되는 두 개의 각도로 출력합니다.
