역해석 Home > SoilWorks > SoilWorks-Rock > 한계평형 > 매개변수해석(MODS) > 역해석

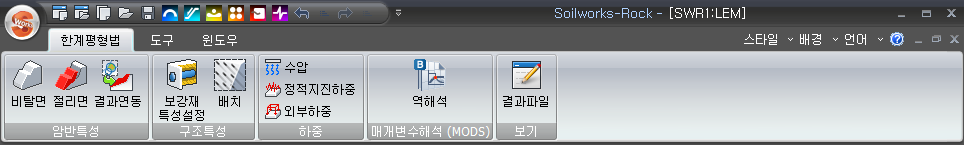

개요

• 파괴발생시 불연속면의 강도특성을 역으로 계산하는 대표적인 해석법 입니다.
• 불연속면 강도특성은 Mohr-Coulomn파괴기준을 따르는 것으로 가정합니다.
• 목표안전율을 기준으로 해당 안전율이 계산될 수 있는 모든 조합의 점착력과 마찰각을 계산합니다.
• 역해석 수행시 파괴 유발 조건(수압, 하중 등)을 추가로 포함할 수 있습니다.

상세설명

구분	상세설명

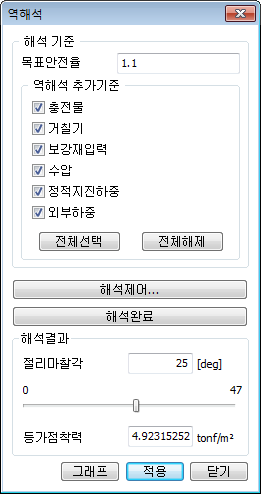

목표안전율	- 파괴조건에 해당하는 목표 안전율을 입력합니다. - 입력된 안전율이 계산될 수 있는 모든 조합의 점착력과 마찰각이 자동 출력됩니다.
역해석 추가기준	- 현재 모델에 포함된 정보를 포함, 혹은 제외시키고 목표안전율을 계산할 수 있습니다. - 현장조건, 혹은 파괴유발 조건을 고려하여 불연속면 강도특성을 역해석 할 수 있는 Advanced 옵션에 해당합니다.
해석	- 해석을 수행합니다. - 해석제어에서 절리마찰각 스텝증가 간격과 안전율 기준을 설정할 수 있습니다. - 안전율 기준은 역해석 수렴조건에 해당하며, 절리마찰각 스텝은 입력된 간격만큼 0부터 증가시키며 반복계산을 수행합니다.
해석결과	- 해석완료 후 마찰각을 Progress bar를 통해 변화시켜 가며 해당 마찰각에 대한 점착력을 확인할 수 있습니다.

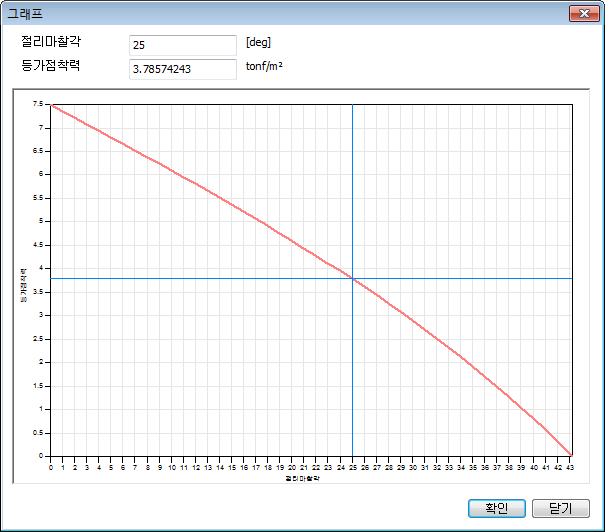

그래프	- 해석완료 후 그래프 버튼을 통해 목표안전율이 계산되는 가능한 범위의 점착력 / 마찰각 변화를 그래프로 출력하며 각 수치를 Excel로 내보내기 할 수 있습니다.
적용	- 적용 버튼을 통해 현재 선택된 점착력과 마찰각을 절리면 강도특성에 저장합니다.
