직교요소망 Home > SoilWorks > 터널(Ground) > 모델 > 요소망 > 직교요소망

항목	내용
기능	직교요소망은 요소 크기를 입력 받아 폐합된 영역(면 또는 선으로 닫힌 영역)을 직교하도록 분할하여 사각형 또는 삼각형 요소망을 생성하는 방식입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소망 > 직교요소망 Command Line : GRM 을 입력합니다.

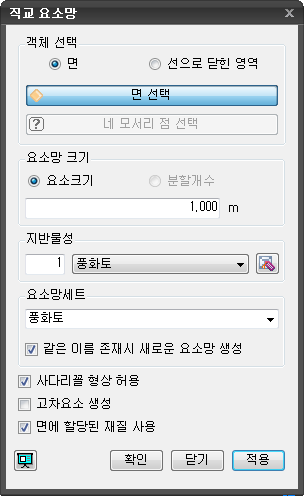

직교요소망

객체 선택

• 요소망을 생성할 객체를 선택합니다.

면

• 면을 이용해서 요소망을 생성합니다.

선으로 닫힌 영역

• 선으로 닫힌 영역을 선택해서 요소망을 생성합니다.

면 선택

• 직교요소망을 생성할 면을 선택합니다. 객체선택이 면인 경우에 사용합니다.

선 선택

• 직교요소망을 생성할 선을 선택합니다. 객체선택이 선으로 닫힌 영역인 경우에 사용합니다.

요소망 크기

요소크기

• 요소의 크기를 입력합니다.

지반물성

• 요소망에 할당할 지반물성을 선택합니다.
• 추가로 지반재질을 입력하거나 수정, 삭제가 필요한 경우 우측의 지반재질 정의 버튼을 이용합니다. 모델 > 재질속성 > 지반물성을 호출합니다.

요소망 세트

• 요소망세트의 이름을 입력합니다.

같은 이름 존재시 새로운 요소망 생성

• 요소망세트에 동일한 이름으로 등록된 요소망세트가 존재할 경우, 별도의 요소망세트로 등록합니다.

사다리꼴 형상 허용

• 폐합된 영역을 이루는 변 중에서 수직/수평이 아닌 기울어진 변에 닿아 있는 요소를 생성할 때 사다리꼴 형상의 요소 허용 여부를 체크합니다.

고차요소 생성

• 고차요소를 생성합니다.

면에 할당된 재질 사용

• 요소망 자동생성에서 선택된 재질이 아닌 면에 할당된 재질로 요소망세트를 생성합니다.

• 클릭하는 경우 요소망이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 요소망이 생성된 후 다시 면 선택 상태로 전환됩니다.

참고사항

• 사다리꼴 형상 허용에 체크하면 수평선이 경사진 변에 닿지 않는 영역에도 수직선을 그어 수직/수평 일정한 간격으로 요소를 생성할 수 있기 때문에, 아래 그림과 같이 영역이 분할되며 경사진 변에 닿는 요소들은 삼각형 또는 사각형(사다리꼴)으로 생성됩니다(예 1 참조).

• 하지만 사다리꼴 형상 허용에 체크하지 않으면 수평선이 경사진 변에 닿는 위치에만 수직선을 그어 요소를 생성해야 하기 때문에, 아래 그림과 같이 영역이 분할되며 경사진 변에 닿는 요소들은 모두 삼각형으로 생성됩니다(예 2 참조).


  예 1 예 2
