개요

• 입력된 모든 절리정보 중 특정방향, 각도에 대해 밀집되어 있는 경우 모여있는 절리군의 방향성을 검토할 때 사용됩니다.
• 밀집된 절리정보 주위로 영역(윈도우)을 설정하면 영역에 포함된 절리정보의 평균값이 자동 계산됩니다.
• 절리세트를 설정하면 영역 내 절리정보가 어떤 세트에 포함되어 있는지 절리입력 대화창의 "세트"열에서 확인할 수 있습니다.
• 중앙에 밀집된 절리정보에 대해 세트설정의 편의를 위해 원형타입을 선택할 수 있습니다.
• 마우스 포인트 위치에 따라 도시될 세트영역을 미리보기할 수 있습니다.

주의사항 1

• 절리세트 설정 시 꼭! 알아두어야 할 사항은 다음과 같습니다.

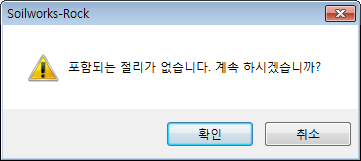

• [1] 절리정보가 없는 빈 영역을 설정하는 경우 다음과 같은 경고메세지를 통해 잘 못 설정된 영역임을 다시 한 번 확인합니다. 확인 버튼을 누르면 빈 영역이라도 세트를 설정하여 표시해 주고 있습니다.

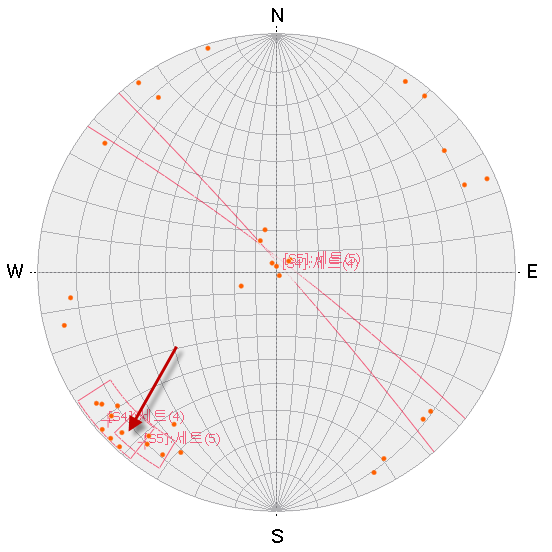

• [2] 절리세트를 중복으로 설정할 수 있습니다. 단, 두 개 이상의 세트영역에 중복으로 포함된 절리는 최근 설정한 절리세트에 자동으로 포함됩니다. 중복 설정된 세트를 삭제할 경우 영역 내 절리는 자동으로 그 이전 세트 영역에 포함됩니다.

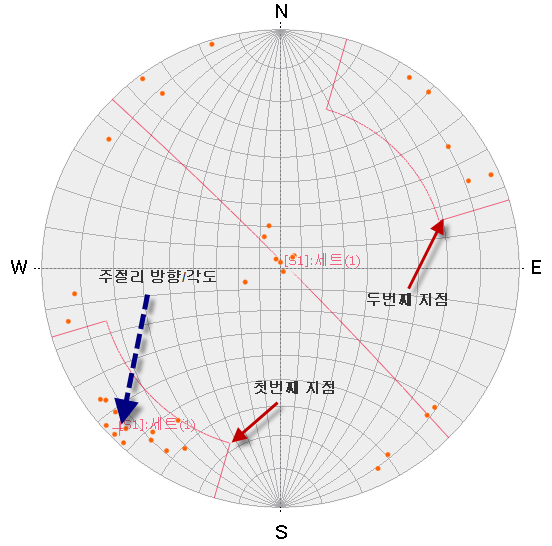

• [3] 평사투영망의 적도 부근에 밀집되어 있는 절리에 대해서 반대영역을 포함하여 세트를 설정할 수 있습니다. 첫번째 지점 선택 후 마우스 위치를 반대영역으로 가져가면 자동으로 선택가능 영역을 도시합니다.



참고사항 1

• 세트설정 시 계산되는 주절리의 방향/각도는 각 절리의 3차원 벡터성분의 평균값입니다.
• 따라서 반대영역을 포함하는 경우 하반구에 투영된 벡터성분으로만 평균을 계산하면 평균벡터의 위치가 세트영역을 벗어나는 잘못된 결과를 출력하게 됩니다.
• 이 경우 세트설정 시 마우스 포인터의 첫번째 위치에 따라 두번째 위치영역에 포함된 절리정보는 자동으로 방향/각도를 변경하여 (ex) 침강각 = - 침강각, 침강방향 = 침강방향 + 180) 계산해 주고 있습니다.

참고사항 2

• 피셔상수K (Fisher, 1953)

  • 일반적으로 3차원 공간상에 분포하는 절리방향의 통계적 분포는 피셔분포(Fisher Distribution)를 따르는 것으로 알려져 있습니다.
  • 피셔분포의 확률밀도함수에서 상수 K는 절리의 밀집도를 나타내는 지수로 사용되며 절리세트 설정 시 절리세트영역 내의 절리정보로부터 다음과 같이 피셔 상수를 계산하고 결과파일에 절리세트별로 출력해 줍니다.
  \[ \begin{aligned} K &= \frac{N - 1}{N - |\mathbf{R}|} \end{aligned} \]

  • \(K\): 피셔 상수 (Fisher Constant)
  • \(N\): 절리세트 영역에 포함된 절리개수 (가중치 포함)
  • \(|\mathbf{R}|\): 절리세트 영역 내 절리의 벡터합 (Resultant Vector)

  • 여기서, N = 절리세트 영역에 포함된 절리개수(가중치 포함), R(Resultant Vector) = 절리세트 영역 내 절리의 벡터합(반대영역에 포함된 절리의 경우 환산하여 계산)입니다.
  • 위 식에 의해 분모가 0 이 되는 경우 상수 K는 무한대가 되므로 제한된 최대값 10000을 출력해 주고 있습니다.
