면스프링 개요 Home > SoilWorks > 동해석(Dynamic) > 모델 > 요소 > 면스프링 > 면스프링 개요

항목 내용
기능 탄성경계 요소는 모델의 경계부분에 위치한 인접구조 또는 지반 등의 강성을 고려할 때나 자유도가 부족한 요소(트러스 요소 등)가 상호 접합될 경우 접합 절점에서 발생할 수 있는 오류를 방지하는데 주로 사용됩니다. 특히 면 스프링의 경우 곡면구조물 또는 평면구조물이 지반과 접하는 면의 경계조건을 쉽게 모델링 할 수 있도록 하는 기능입니다.
면요소를 선택하고 단위 면적당 지반반력계수를 입력하면 절점이 차지하고 있는 유효면적과 지반반력계수의 곱으로 강성을 계산하여 절점스프링 형태로 경계조건을 고려합니다. 또한, 압축력만을 부담할 수 있는 지반의 특성을 고려한 해석을 수행하고자 할 경우에는 탄성연결 요소(압축전담)를 선택하고 지반반력계수를 입력하여 압축력만을 받을 수 있는 탄성연결 요소로 경계조건을 구성하게 됩니다.
적용모듈 터널   사면   침투   기초   동해석   압밀
호출 메인메뉴 : 모델 > 요소 > 면스프링
Command Line : SurfaceSpring 을 입력합니다.

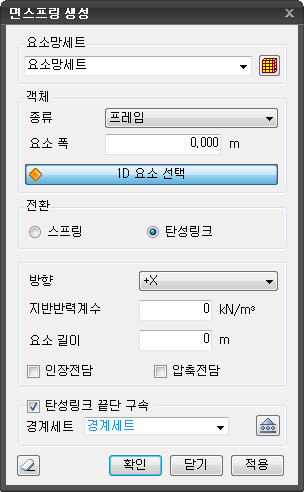

<면스프링 생성>

요소망세트

  • 요소망 세트의 이름을 입력합니다. 추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

객체

종류

  • 면스프링을 생성할 대상을 선택합니다. (프레임, 요소경계선)

요소 폭

  • 단위 길이당 지지강성을 계산하기 위한 폭입니다.

전환

스프링

  • 면스프링으로 변환합니다.

    • 지반반력계수

      • 지반반력계수(Kx, Kz)를 입력합니다.
    • 감쇠 상수 / 면적

      • 점성경계를 생성하는 경우 댐핑상수를 입력합니다.

탄성링크

  • 탄성링크요소를 생성합니다 .

    • 방향

      • 탄성링크의 생성방향을 선택합니다. (+X, -X, +Z, -Z, 법선방향(+), 법선방향(-))
    • 지반반력계수

      • 지반반력계수를 입력합니다.
    • 요소 길이

      • 탄성링크의 길이를 입력합니다.
    • 인장전담

      • 인장전담요소를 생성하는 경우 선택합니다.
    • 압축전담

      • 압축전담요소를 생성하는 경우 선택합니다.
    • 탄성링크 끝단 구속

      • 탄성링크요소의 끝단 절점에 구속조건 (DX, DZ, RY) 을 자동으로 설정합니다 .
    • 경계세트

      • 탄성링크 끝단 구속의 경계세트 이름을 정의합니다 .


  • 대화상자가 초기화 상태로 전환됩니다.

  • 클릭하는 경우 면스프링 요소가 생성된 후 대화상자가 종료됩니다.

  • , 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

  • 클릭하는 경우 면스프링 요소가 생성된 후 다시 1D 요소 선택 상태로 전환됩니다.

참고사항

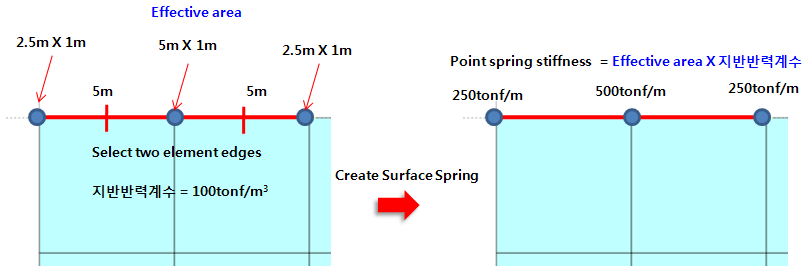

  • 스프링 : 입력한 지반반력계수는 절점의 유효면적에 따라 다르게 반영되어 절점스프링이 생성됩니다. 아래 그림과 같이 보 요소의 길이가 5m인 정사각형 요소에 2차원 요소망으로 면스프링을 생성하는 경우 100tonf/m³의 지반반력계수를 입력할 때 첫 번째 절점은 유효면적이 2.5m²가 되고 가운데 절점은 유효면적이 5m²이므로 환산된 스프링 상수는 입력한 지반반력계수에 유효면적을 곱하여 각각 250tonf/m, 500tonf/m 로 입력됩니다.

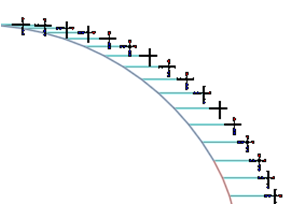

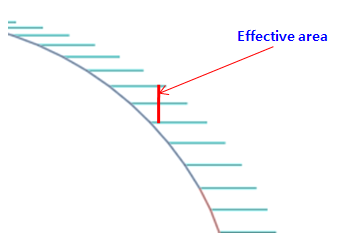

  • 탄성링크 : 요소경계 / 프레임을 선택하여 탄성링크를 생성하는 경우 주절점과 종속절점이 형성됩니다. 길이를 입력해서 총 높이만큼이 아닌 각 절점에서 높이 h인 탄성링크를 생성 시 유효면적 산정은 아래 그림과 같이 보 요소에 X방향으로 탄성링크를 생성 시 유효면적 산정은 전체높이 H가 아닌 각 절점에서 형성된 높이 h를 통해 유효면적을 산정합니다.

  • 면스프링을 탄성링크 타입으로 생성하는 경우, 인장전담 / 압축전담 옵션을 설정할 수 있습니다.

  • 탄성링크는 Global +X, -X, +Z, -Z, Normal(+,-) 방향으로 생성할 수 있습니다.
