구조검토 Home > SoilWorks > 기초(Foundation) > 기초 > 해석 및 보고서제어 > 구조검토(기초)

항목	내용
기능	기초말뚝 본체의 설계를 수행합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 기초 > 해석 및 보고서 제어 > 구조검토 Command : StructureCheck

구조검토

말뚝본체

• 데이터
  • 사용자가 검토할 말뚝본체들의 리스트들이 보여집니다.
• 구조특성
  • 사용자가 정의한 구조특성 데이터들에 대하여 선택합니다.

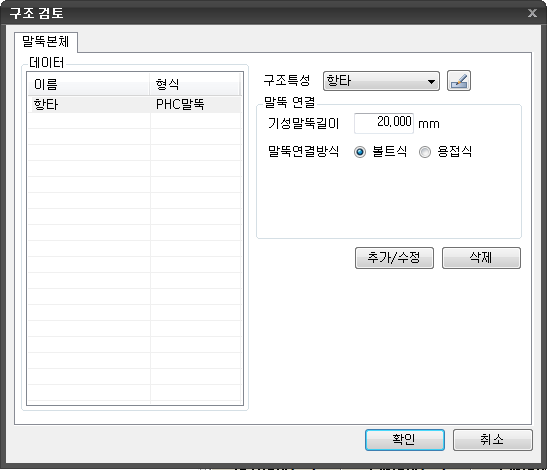

• 말뚝연결
  • 기성말뚝들의 공장생산되는 길이와 연결방식을 설정합니다.
  • 기성말뚝 길이
    • 공작제작되는 말뚝 1본의 길이를 입력합니다.
  • 말뚝연결방식
    • 기성말뚝의 연결방식을 결정합니다.
    • (볼트식 또는 용접식을 선택할 수 있습니다.)

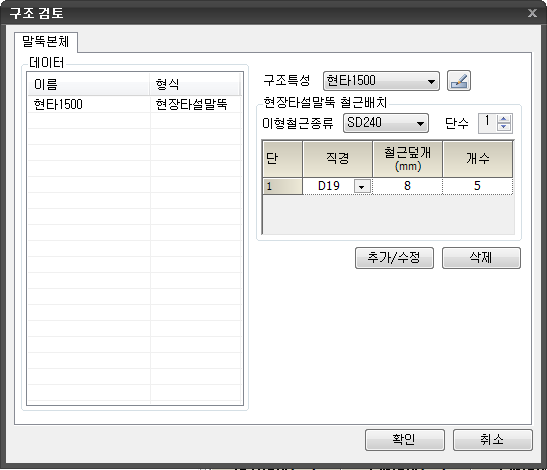

• 현장타설말뚝 철근배치
  • 현장타설말뚝의 철근배치를 결정하여 본체의 허용지지력을 결정합니다.
  • (말뚝의 종류가 현장타설말뚝일 경우에만 활성화됩니다.)
  • 이형철근종류
    • 배치할 철근의 강종을 선택합니다.
  • 단수
    • 배치할 철근의 단수를 선택합니다.
  • 직경(mm)
    • 각 단마다 배치할 철근의 직경을 선택합니다.
  • 철근덮개(mm)
    • 철근덮개의 두께를 입력합니다.
  • 개수
    • 각 단마다 배치할 철근의 개수를 입력합니다.

• 클릭하는경우 구조검토를 수행할 말뚝을 추가 또는 수정합니다.
• 선택한 대상말뚝이 삭제됩니다.
• 클릭하는 경우 적용한 구조검토를 수행할 말뚝이 저장된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
