개요

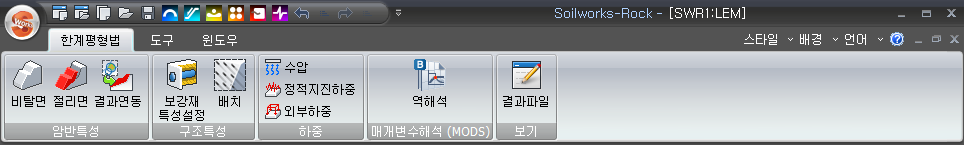

- 평사투영 해석결과를 연동하여 비탈면과 절리면을 자동 생성하고 안전율을 계산합니다.

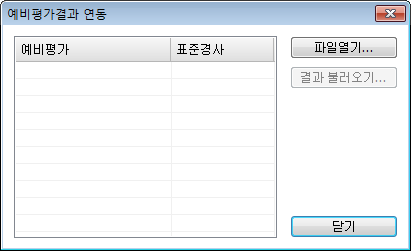

- 평사투영해석에서 예비평가 결과가 저장된 평사투영 파일의 평가결과, 즉 파괴가능 영역내의 절리정보를 리스트로 출력하고 그 중 안정성 해석을 수행할 절리정보를 선택하는 방식입니다.
- 평사투영해석결과에서 연동할 수 없는 비탈면 전체높이, 윗면경사등의 기하형상정보는 도구 > 설정 > 일반에서 설정되어 있는 값을 불러옵니다.
- 따라서, 미리 비탈면 높이를 설정하는 것을 권하며, 소단설치시 각 비탈면높이 합을 전체 비탈면높이로 생성합니다.
- (평사투영해석 단계에서는 소단고려 여부를 결정할 수 없기 때문에 소단은 모델링 되지 않으며, 결과 연동 이후 비탈면 형상을 자유롭게 수정할 수 있습니다.)
상세설명
구분 |
상세설명 |
|---|---|

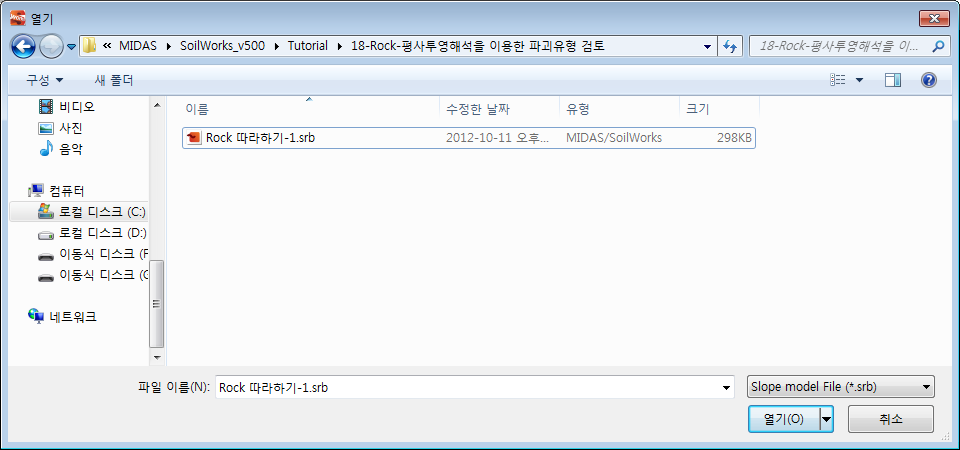

| 파일 열기 | 윈도우 탐색기에서 평사투영 해석결과가 저장된 파일을 엽니다. 한계평형해석 파일이거나, 평사투영 파일 내에 저장된 예비평가 결과가 없을 경우 해석된 결과가 없다는 오류메시지가 출력됩니다. |

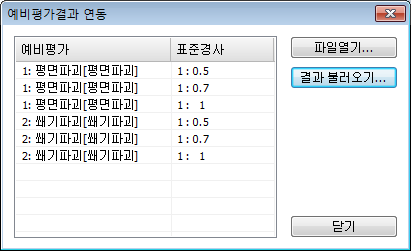

| 결과 불러오기 | 평사투영 파일 내에 저장된 예비평가 결과 리스트가 파괴유형별로 분류되어 출력됩니다. 여러 표준경사(검토케이스)에 대한 결과가 있을 경우 표준경사를 분류탭니다. 이중 연동된 데이터를 선택 후 결과 불러오기를 선택하면 파괴가능영역에 포함할 절리, 혹은 주절리군(절리세트) 정보가 출력됩니다. 해석을 원하는 절리면 정보를 선택하고 확인버튼을 누르면 비탈면, 절리면 모델을 자동 생성하고 안전율을 계산합니다. 참고 비탈면, 절리면 형상정보(방향, 각도)만을 불러오기 하여 계산된 안전율이기 때문에 절리면의 강도특성, 보강재, 하중 조건에 따른 안전율 변화를 추가로 변경하여 확인하여야 합니다. |
참고사항
- 비탈면,절리면 형상정보(방향,각도)만을 불러오기 하여 계산된 안전율이기 때문에 절리면의 강도특성,보강재,하중 조건에 따른 안전율 변화는 추가로 변경하여 확인하여야 합니다.
