형식 개요 Home > SoilWorks > Drawing-for-Geotech > 형식 > 형식 개요

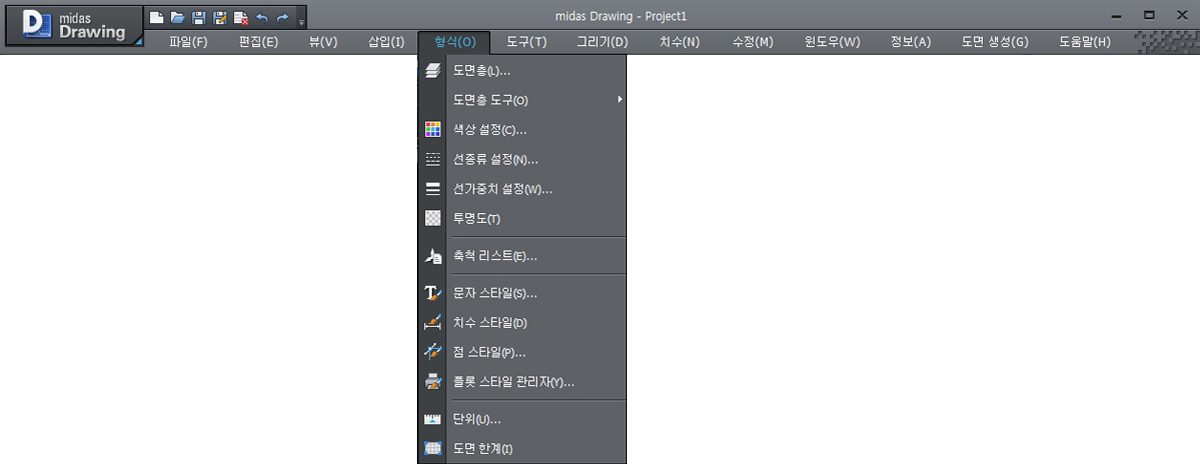

형식
| 항목 | 상세 설명 |
|---|---|
| 도면층(L) | 도면층의 상태 및 도면층 특성을 관리합니다. |
| 도면층 도구(O) >현재 도면층으로 설정 | 선택한 객체의 도면층을 현재 도면층으로 설정합니다. |
| 도면층 도구(O) >도면층 일치 | 선택한 객체의 도면층을 대상 도면층으로 변경합니다. |
| 도면층 도구(O) >현재 도면층으로 변경 | 선택한 객체의 도면층 특성을 현재 도면층으로 변경합니다. |
| 도면층 도구(O) >새 도면층으로 복사 | 선택한 객체를 복사하여 지정하는 도면층으로 변경합니다. |
| 도면층 도구(O) >선택한 도면층 끄기 | 선택한 객체의 도면층을 끕니다. |
| 도면층 도구(O) >모든 도면층 켜기 | 모든 도면층을 켭니다. |
| 도면층 도구(O) >선택한 도면층 동결 | 선택한 객체의 도면층을 동결합니다. |
| 도면층 도구(O) >모든 도면층 동결해제 | 모든 도면층을 동결해제합니다. |
| 도면층 도구(O) >선택한 도면층 잠금 | 선택한 객체의 도면층을 잠급니다. |
| 도면층 도구(O) >선택한 도면층 잠금해제 | 선택한 객체의 도면층을 잠금해제합니다. |
| 도면층 도구(O) >도면층 결합 | 선택한 객체들을 새로 지정한 도면층으로 변경하면서 기존의 도면층을 제거합니다. |
| 도면층 도구(O) >도면층 삭제 | 선택한 객체들의 도면층과 함께 소속된 모든 객체도 삭제합니다. |
| 색상 설정(C) | 현재 도면층을 유지하면서 새로 그려질 객체의 색상을 설정합니다. |
| 선종류 설정(N) | 현재 도면층을 유지하면서 새로 그려질 객체의 선종류를 설정합니다. |
| 선가중치 설정(W) | 현재 도면층을 유지히면서 새로 그려질 객체의 선가중치를 설정합니다. |
| 투명도(T) | 현재 도면층을 유지하면서 새로 그려질 객체의 투명도를 설정합니다. |
| 축척 리스트(E) | 사용할 축척을 추가하거나 기존의 축척정보를 편집합니다. |
| 문자 스타일(S) | 문자 스타일을 작성 또는 수정하거나 현재 문자 스타일을 지정합니다. |
| 치수 스타일(D) | 치수 스타일을 작성 또는 수정하거나 현재 치수 스타일을 지정합니다. |
| 점 스타일(P) | 점 객체의 스타일, 크기, 표시방법을 지정합니다. |
| 플롯 스타일 관리자(Y) | 새 객체를 위한 현재 플롯 스타일 또는 선택된 객체에 대해 지정된 플롯 스타일을 설정합니다 |
| 단위(U) | 길이, 각도의 표시유형과 단위, 정밀도 등을 설정합니다. |
| 도면 한계(I) | 현재 작업화면의 작업영역을 제한하거나 그리드 표시 경계를 설정하고 제어합니다. |
| 이름 바꾸기(R) | 도면층, 블록, 스타일 등의 이름을 변경합니다. |
