레전드 Home > SoilWorks > 터널(Ground) > 결과 > 특성윈도우 > 레전드

항목	내용
기능	결과정보에 출력되는 컨투어의 레전드를 지정하는 기능입니다. .
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 레전드

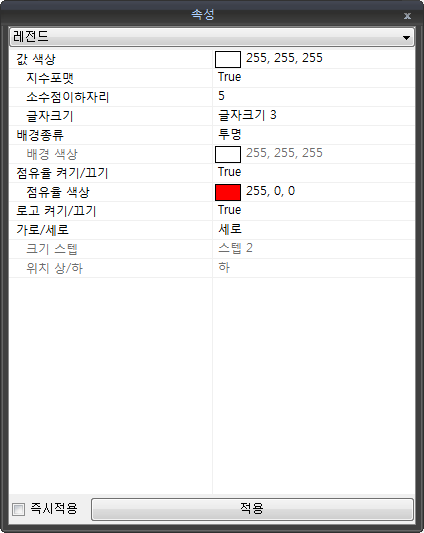

레전드

값 색상

• 레전드에 표기되는 값을 표현하는 색을 지정합니다.

지수포맷

• 레전드 값을 지수로 표기할 것인지 지정합니다.

소수점 이하자리

• 레전드 값의 소수점 이하 자리수를 지정합니다.

글자크기

• 레전드 값의 글자크기를 지정합니다.

배경종류

• 투명도

  • 레전드의 배경을 투명하게 표시합니다.

• 반투명

  • 배경 색상에서 선택한 색상을 레전드 배경에 반투명하게 표시합니다.

• 불투명

  • 배경 색상에서 선택한 색상을 레전드 배경에 불투명하게 표시합니다.

배경 색상

• 레전드 배경 색상을 지정합니다.

점유율 켜기/끄기

• 점유율을 레전드에 표기할 것인지 지정합니다.

점유율 색상

• 점유율 색상을 지정합니다.

로고 켜기/끄기

• 레전드 출력 시 SoilWorks 로고 출력 여부를 지정합니다.

가로/세로

• 레전드의 배치 형태를 결정합니다.
• 해석 모델이 가로로 긴 경우 세로 배치를 선택하면 해석 모델의 하단에 레전드를 배치할 수 있습니다.

크기 스텝

• 가로/세로 설정이 가로인 경우에 사용되는 옵션입니다.
• 레전드를 가로로 배치할 경우 세로 배치에 비해 사용하는 모니터의 해상도에 따른 비율 차이가 크기 때문에, 기본 출력 크기를 3개의 스텝으로 나눠서 지정할 수 있습니다.

위치 상/하

• 가로/세로 설정이 가로인 경우에 사용되는 옵션입니다.
• 레전드를 가로로 배치할 경우 레전드의 출력 위치를 해석모델의 상부 또는 하부로 지정할 수 있습니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
